F7X33 系列ROUTER是一種物聯網無線通信路由器，利用公用運營商網絡為用戶提供無線長距離數據傳輸功能，同時提供GPS定位功能。
該產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供1個RS232（或RS485/RS422）、4個以太網和1個WIFI接口，可同時連接串口設備、以太網設備和WIFI設備，實現數據透明傳輸功能、路由功能和GPS定位功能。

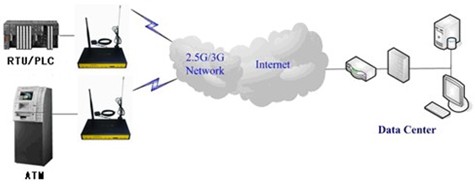

該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。
工業級應用設計
u 采用高性能工業級無線模塊
u 采用高性能工業級32位通信處理器
u 采用高性能工業級GPS模塊
u 支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）
u 采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用
u 寬電源輸入（DC 5~35V）
穩定可靠
u WDT看門狗設計，保證系統穩定
u 采用完備的防掉線機制，保證數據終端永遠在線
u 以太網接口內置1.5KV電磁隔離保護
u RS232/RS485/RS422接口內置15KV ESD保護
u SIM/UIM卡接口內置15KV ESD保護
u 電源接口內置反相保護和過壓保護
u 天線接口防雷保護（可選）
標準易用
u 提供標準RS232（或RS485/RS422）、以太網和WIFI接口，可直接連接串口設備、以太網設備和WIFI設備
u 提供標準有線WAN口（支持標準PPPOE協議），可直接連接ADSL設備
u 智能型數據終端，上電即可進入數據傳輸狀態
u 提供功能強大的中心管理軟件，方便設備管理（可選）
u 使用方便，靈活，多種工作模式選擇
u 方便的系統配置和維護接口（包括本地和遠端WEB方式或CLI方式）
功能強大
u 同時支持?jǐn)?shù)據傳輸功能和GPS定位功能
u 支持NTP server功能（可選）
u 支持無線蜂窩和有線WAN雙鏈路智能切換備份功能（可選）
u 支持VPN client（PPTP，L2TP，IPSEC 和 GRE）（注：僅VPN版支持）
u 支持對WIFI接口的數據進行鏡像，鏡像數據發送到LAN口（LAN1、LAN2、LAN3、LAN4中的一個端口），并且不影響該端口的正常使用（可選）
u WIFI接口同時支持WIFI AP、AP Client和WDS功能（可選）
u 支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上下線模式
u 支持APN/VPDN
u 支持無線視頻監控和動態圖像傳輸
u 支持DHCP server及DHCP client，DDNS，防火墻，NAT，DMZ主機等功能
u 支持TCP/IP、UDP、TELNET、FTP、HTTP等完善的網絡協議
無線參數
|
標準頻段 |
理論帶寬 |
發射功率 |
接收
靈敏度 |
|
F7133 GPS+GPRS 路由器 |
|
支持EGSM900/GSM1800MHz雙頻
可選GSM850/900/1800/1900MHz四頻
支持GSM phase 2/2+
支持GPRS class 10
可選class 12 |
85.6Kbps |
GSM850/900：<33dBm
GSM1800/1900：<30dBm |
<-107
dBm |
|
F7233 GPS+CDMA 路由器 |
|
支持CDMA2000 800MHz單頻
可選800/ 1900MHz雙頻，450MHz單頻 |
153.6Kbps |
GSM850/900：<33dBm
GSM1800/1900：<30dBm |
<-104
dBm |
|
F7333 GPS+EDGE 路由器 |
|
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE Class 12 |
236.8Kbps |
GSM850/900：<33dBm
GSM1800/1900：<30dBm |
<-106
dBm |
|
F7433 GPS+WCDMA 路由器 |
|
支持UMTS/WCDMA/HSDPA/HSUPA
850/1900/2100MHz三頻
可選850/900/1900/2100MHz四頻
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE CLASS 12 |
HSUPA: 5.76Mbps(上行)
HSDPA:7.2Mbps(下行)
UMTS:384Kbps(DL/UL) |
<24dBm |
<-109
dBm |
|
F7533 GPS+TD-SCDMA路由器 |
|
支持TD-SCDMA /HSDPA/HSUPA
1880-1920/2010-2025MHz雙頻
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE CLASS 12 |
下行速率2.8Mbps
上行速率2.2Mbps |
<24dBm |
<-108
dBm |
|
F7633 GPS+EVDO路由器 |
|
支持EVDO Rev A 800MHz單頻
可選800/1900MHz雙頻，450MHz單頻
支持IS-95 A/B 和CDMA2000 1xRTT
無線網絡 |
下行速率3.1Mbps
上行速率1.8Mbps |
<23dBm |
<-104
dBm |
WIFI無線參數
|
項 目 |
內 容 |
|
標準及頻段 |
支持IEEE802.11b/g標準，可選IEEE802.11n |
|
理論帶寬 |
IEEE802.11b/g：最高速率達54Mbps
EEE802.11n：最高速率達300Mbps |
|
安全加密 |
支持WEP、WPA、WPA2等多種加密方式，可選WPS功能 |
|
發射功率 |
16-17dBm（11g），18-20dBm（11b） |
|
接收靈敏度 |
<-72dBm@54Mpbs |
GPS參數
|
項 目 |
內 容 |
|
GPS模塊 |
工業級GPS模塊 |
|
接收機類型 |
50通道
GPS L1（1575.42MHz）C/A碼
支持WAAS，EGNOS，MSAS，GAGAN
兼容GALILEO |
|
最大更新速率 |
4 Hz |
|
精確度 |
定位：2.5m CPE
SBAS：2.0m CPE |
|
捕獲 |
冷啟動：29S
溫啟動：29S
輔助啟動：<1S
熱啟動：<1S |
|
靈敏度 |
跟蹤：-160dBm
重新捕獲：-160dBm
冷啟動：-144dBm |
|
授時精度 |
RMS：30ns
99%：<60ns
顆粒度：21ns |
|
時間脈沖 |
可以配置，0.25至1000Hz |
硬件系統
|
項 目 |
內 容 |
|
CPU |
工業級32位通信處理器 |
|
FLASH |
4MB（可擴展至16MB） |
|
SDRAM |
32MB（可擴展至64MB） |
接口類型
|
項 目 |
內 容 |
|
WAN接口 |
1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
|
LAN接口 |
4個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
|
串口 |
1個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下：
數據位：5、6、7、8位
停止位：1、1.5、2位
校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗
串口速率：110~230400bits/s |
|
指示燈 |

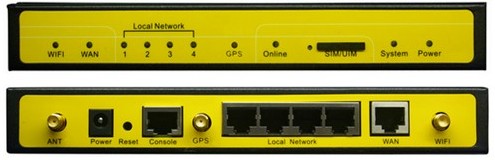

具有“Power”、“System”、“Online”、“GPS”、“Local Network”、“WAN”、“WLAN”等指示燈 |
|
天線接口 |
EDGE：標準SMA陰頭天線接口，特性阻抗50歐
WIFI：標準SMA陽頭天線接口，特性阻抗50歐
GPS：標準SMA陰頭天線接口，特性阻抗, 50歐 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
標準的3芯火車頭電源插座，內置電源反相保護和過壓保護 |
|
Reset復位按鈕 |
通過此按鈕，可將ROUTER的參數配置恢復為出廠值 |
