產品特點：
工業級應用設計
? 采用高性能工業級無線模塊
? 采用高性能工業級 32 位通信處理器
? 低功耗設計 ， 支持多級休眠和喚醒模式 ， 最大
限度降低功耗 。 確保市電掉電后穩定工作 2 小
時以上。
? 支持主電和備電自動切換供電
? 支持備電充放電管理及過沖 / 過放保護
? 支持主電掉電檢測及上報
? 采用金屬外殼，保護等級 IP30 。金屬外殼和
系統安全隔離，特別適合于工控現場的應用
穩定可靠
? WDT 看門狗設計，保證系統穩定
? 采用完備的防掉線機制，保證終端永遠在線
? 電源過壓過流保護
? 通訊接口浪涌保護
? SIM/UIM 卡接口內置 15KV ESD 保護
? 防雷符合 GB/T 17626.5 標準? 支持短信內容轉發備份及短信回執
? 支持告警短信息循環播放
? 支持告警優先級設置
? 支持男聲、女聲播報選擇
? 支持語速控制
標準易用
? 采用標準接口，特別適合于工業現場應用
? 智能型終端，上電即可進入工作狀態
? 使用方便，靈活
? 支持串口配置、管理及維護
? 支持遠程配置、管理及維護
? 支持設備狀態自動上報功能
? 支持完善的權限管理?  支持短信內容轉發備份及短信回執
? 支持告警短信息循環播放
? 支持告警優先級設置
? 支持男聲、女聲播報選擇
? 支持語速控制
功能強大
? 支持遠程移動電話和固定電話語音告警
? 支持遠程短信息告警和遠程參數配置
? 支持遠程 GPRS 數據告警和遠程參數配置
? 支持本地對講機告警和現場指揮調度
? 支持本地麥克風告警和現場指揮調度
? 支持預置信息告警（遠程和本地）
? 支持預置 MP3 音頻告警（遠程和本地）
? 支持音頻線路輸入告警
? 支持大功率喇叭廣播及內置喇叭監聽
? 支持各種告警信息調頻廣播（ F9103S ）
? 可接收主站的調頻廣播告警信息（ F9103C ）? 支持外接太陽能或風能供電（可選）
? 支持多種上下線觸發模式 ， 包括短信 、 電話振
鈴、串口數據觸發上下線模式
? 支持根據域名和 IP 地址訪問中心
? 支持?jǐn)?shù)據透明傳輸及 GPS 定位（可選）

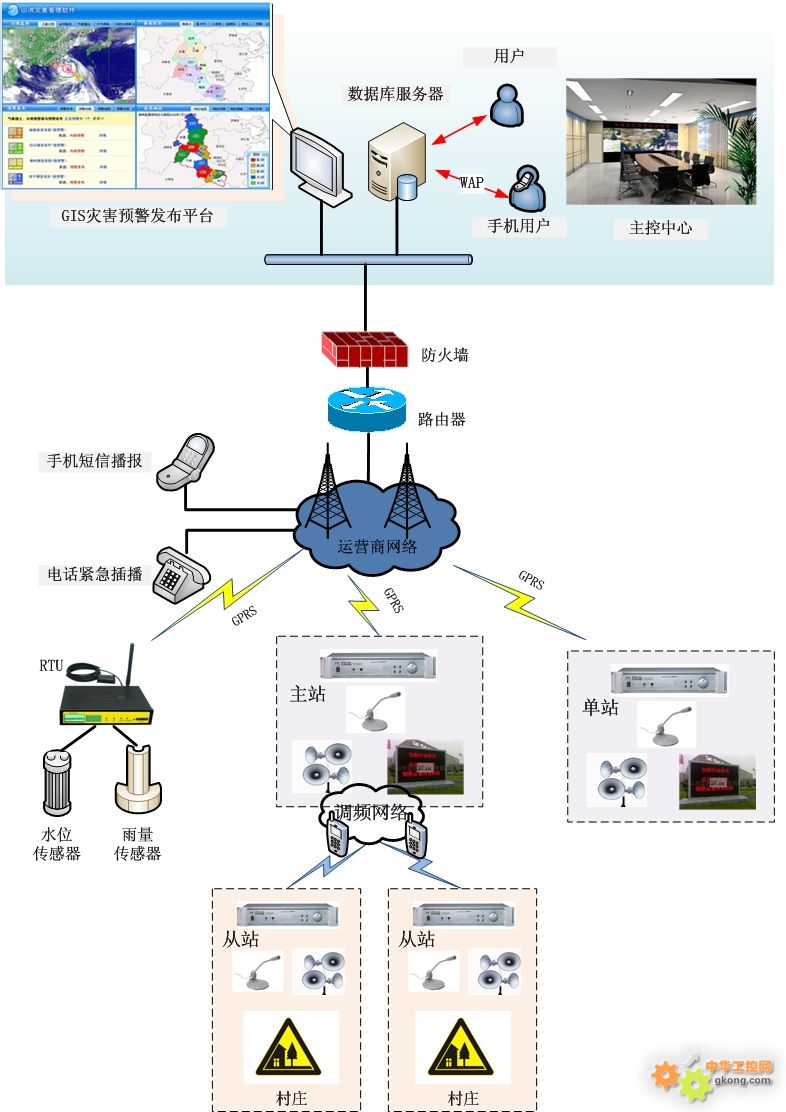

應用拓?fù)鋱D - - -

產品規格-----

GSM/GPRS無線參數
|
項 目 |
內   容 |
|
無線模塊 |
工業級無線模塊 |
|
標準及頻段 |
支持EGSM900/GSM1800MHz雙頻，可選GSM850/900/1800/1900MHz四頻
支持GSM phase 2/2+
支持GPRS class 10，可選class 12 |
|
理論帶寬 |
85.6Kbps |
|
發射功率 |
GSM850/900：<33dBm
GSM1800/1900：<30dBm |
|
接收靈敏度 |
<-107dBm |
調頻發射參數（F9103S）
|
項 目 |
內   容 |
|
頻段 |
支持136-174MHz，可選87-108MHz |
|
發射功率 |
25W（可選） |
|
雜波輻射 |
≤-60dB |
|
調制頻偏 |
≤±4.5KHz |
|
調制靈敏度 |
2 ～ 20mV |
|
頻率穩定度                  |
±5ppm |

調頻接收參數
|
項 目 |
內   容 |
|
頻段 |
支持136-174MHz，可選87-108MHz |
|
靈敏度 |
0.2μV |
|
音頻失真 |
≤-10% |
|
調制頻偏 |
≤±4.5KHz |
|
調制靈敏度 |
2 ～ 20mV |
|
頻率穩定度                  |
±5ppm |

音頻參數
|
項 目 |
內   容 |
|
額定輸出功率 |
25W（單路） |
|
最大輸出功率 |
35W（單路） |
|
喇叭最佳阻抗    |
4Ω |
|
喇叭額定頻率范圍 |
200～6000Hz |
|
最多支持輸出 |
4路 |
|
信噪比 |
>90dB |

接口類型
|
項 目 |
內   容 |
|
指示燈 |
具有電源、通信、在線及音頻指示燈 |
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐，包括GSM/GPRS天線接口和調頻接收接口 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
麥克風接口 |
6.35mm標準麥克風接口 |
|
音頻輸入接口 |
3.5mm標準音頻接口 |
|
主電源接口 |
標準3插頭接口 |
|
輕觸按鈕 |
4個預置信息告警按鈕，3個MP3按鈕（播放/停止，上一首，下一首） |
|
外接喇叭接口 |
4路大功率喇叭接口 |
|
調頻車載臺接口（F9103S） |
信號接口（RJ45）及電源接口（端子） |
|
開關 |
電源開關及監聽喇叭開關 |
|
麥克風音量旋鈕 |
調節麥克風音量 |
|
監聽喇叭音量旋鈕 |
調節監聽喇叭音量 |
|
外接喇叭音量旋鈕 |
調節外接喇叭音量 |
|
對講機選頻旋鈕 |
調節對講機接收頻道 |
|
USB接口 |
外接USB盤（存儲MP3文件） |
|


串口 |
RS232接口（DB9），內置15KV ESD保護，串口參數如下：
數據位：5、6、7、8位
停止位：1、1.5、2位
校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗
串口速率：110~230400bits/s |
|
太陽能板接口 |
端子 |
|
蓄電池接口 |
端子 |

供電
|
項 目 |
內   容 |
|
主電源 |
220VAC |
|
備份電源 |
12VDC/17AH（F9103S），12VDC/7AH（F9103C），12VDC/7AH（F9103D）容量可選 |

其它參數
|
項 目 |
內   容 |
|
工作溫度 |
-25~+65ºC（-13~+149℉） |
|
擴展工作溫度 |
-30~+75ºC（-22~+167℉） |
|
儲存溫度 |
-40~+85ºC（-40~+185℉） |
|
相對濕度 |
95%(無凝結) |
  |
