功能特性:

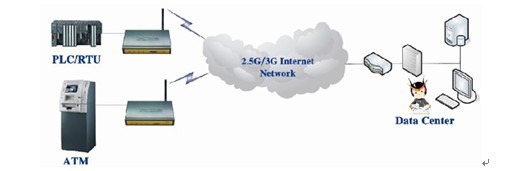

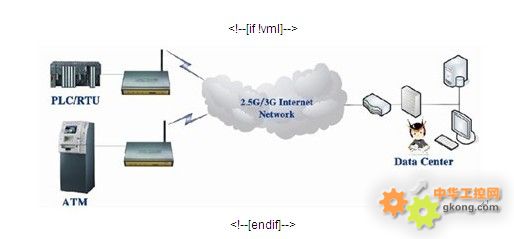

F3X25系列工業無線路由器是一種物聯網無線通信路由器,利用公用無線網絡為用戶提供無線長距離數據傳輸功能。
該工業無線路由器 采用高性能的工業級32位通信處理器和工業級無線模塊,以嵌入式實時操作系統為軟件支撐平臺,同時提供1個RS232(或RS485/RS422)、1個以太網LAN,可同時連接串口設備、以太網設備,實現數據透明傳輸和路由功能。

產品特點
硬件設計
采用高性能工業級無線模塊
采用高性能工業級32位通信處理器
支持低功耗模式,包括休眠模式、定時上下線模式和定時開關機模式(僅特殊版本支持)
采用金屬外殼,保護等級IP30。金屬外殼和系統安全隔離,特別適合于工控現場的應用
寬電源輸入(DC 5~35V)
穩定設計
WDT看門狗設計,保證系統穩定
采用完備的防掉線機制,保證數據終端永遠在線
以太網接口內置1.5KV電磁隔離保護
RS232/RS485/RS422接口內置15KV ESD保護
SIM/UIM卡接口內置15KV ESD保護
電源接口內置反相保護和過壓保護
天線接口防雷保護(可選)
標準接口
提供標準RS232(或RS485/RS422)、以太網,可直接連接串口設備、以太網設備
智能型數據終端,上電即可進入數據傳輸狀態
提供功能強大的中心管理軟件,方便設備管理(可選)
使用方便,靈活,多種工作模式選擇
方便的系統配置和維護接口(包括本地和遠端WEB和CLI方式)
軟件功能
支持3G/HSPA/4G WAN連接方式,。
支持VPN client(PPTP,L2TP,OPENVPN,IPSEC 和 GRE)(注:僅VPN版支持)
支持VPN sever(PPTP,L2TP,OPENVPN,IPSEC 和 GRE)(注:僅VPN版支持)
支持遠程管理,SYSLOG、SNMP、TELNET、SSHD,HTTPS等功能
支持本地和遠程在線升級,導入導出配置文件。
支持NTP,內置RTC。
支持國內外多種DDNS
支持MAC地址克隆,PPPoE服務器。
支持多種上下線觸發模式,包括短信、電話振鈴、串口數據、網絡數據觸發上下線模式
支持APN/VPDN
支持DHCP server及DHCP client,DHCP捆綁MAC地址,DDNS,防火墻,NAT,DMZ主機,QoS,流量統計實時顯示數據傳輸速率等功能
支持TCP/IP、UDP、FTP、HTTP等多種網絡協議
支持SPI防火墻,VPN穿越,訪問控制,URL過濾,等功能。
定時開關機,定時上下線功能。
選項參考:
硬件系統
項 目 |
內 容 |
CPU |
工業級32位通信處理器 |
FLASH |
8MB(可擴展至64MB) |
SDRAM |
64MB |
接口類型
項 目 |
內 容 |
以太網接口 |
1個10/100M以太網口(RJ45插座),自適應MDI/MDIX,內置1.5KV電磁隔離保護 |
串口 |
1個RS232串口(或RS422/RS485),內置15KV ESD保護,串口參數如下:
數據位:5、6、7、8位
停止位:1、1.5(可選)、2位
校驗:無校驗、偶校驗、奇校驗、(SPACE及MARK校驗)(可選)
串口速率:2400~115200bits/s |
指示燈 |
具有“Power”、“System”、“Online”、 “Link/ACT”、“Alarm”、“信號強度”等指示燈 |
天線接口 |
標準SMA陰頭天線接口,特性阻抗50歐 |
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口,支持1.8V/3V SIM/UIM卡,內置15KV ESD保護 |
電源接口 |
標準的3芯火車頭電源插座,內置電源反相保護和過壓保護 |
Reset復位按鈕 |
通過此按鈕,可將ROUTER的參數配置恢復為出廠值 |
供電
項 目 |
內 容 |
標準電源 |
DC 12V/1.5A |
供電范圍 |
DC 5~35V |
通信電流 |
<450mA (12V) |
物理特性
項 目 |
內 容 |
外殼 |
金屬外殼,保護等級IP30。外殼和系統安全隔離,特別適合工控現場應用 |
外形尺寸 |
157x97x25 mm (不包括天線和安裝件) |
重量 |
440g |
其它參數
項 目 |
內 容 |
工作溫度 |
-35~+75ºC(-31~+167℉) |
儲存溫度 |
-40~+85ºC(-40~+185℉) |
相對濕度 |
95%(無凝結) | |
