針對小型PLC用于輕載設備、自動化研發項目的需求，上海精浦近期推出了輕載型14位單圈絕對值編碼器GES38，該款絕對值編碼器具有高分辨率的16384分割度（2的14次方），快速高精度的RS485數字信號輸出（或4—20mA輸出兩種輸出）可選，全金屬密封輕載小巧38mm外徑的外殼，有軸6mm與軸套式8mm的連接法蘭，與同類別增量編碼器相當?shù)膬r(jià)格，特別適合于小型設備、編碼器內置型的應用，例如開門機、電動執行器、回轉裝置、步進電機等等的應用，是替換增量值編碼器、接近開關、光電開關等最佳的選擇。
* 絕對值碼盤，內部無電池、不含計數裝置，非接觸測量碼盤，直接絕對位置一一對應讀取，無誤碼率、無累積誤差；
* 38mm外徑輕巧結構設計，可內置于各種設備；
* RS485角度位置14位數字信號輸出可選，高精度全數字化，可連接各類小型PLC的RS485接口；
* 4-20mA角度位置輸出,或1—5V信號可選，可連接各類小型PLC的模擬量接口；
* 8mm軸套型或6mm有軸型可選；
* 各種角度的絕對值位置測量，經濟而可靠的方案。
RS485輸出型電氣參數：
|
工作電壓: |
5Vdc±10% （注1） |
|
輸出信號: |
RS485透明協議，14位角度位置二進制，點對點主動發送模式，波特率19200（注2），（協議另附）。 |
|
刷新周期： |
8ms |
|
每圈分辨率 |
14位16384 |
|
機械轉速： |
3000rpm |
|
工作溫度: |
-40～80℃ 儲存溫度：-40～80℃ |
|
測量精度： |
優于±0.1%FS |
模擬電流輸出型電氣參數：
|
工作電壓: |
12-24Vdc |
|
輸出信號: |
4—20mA，或1—5V,線性分辨率4096 |
|
信號方向: |
360度正轉
CW |
360度反轉
CCW |
180度半程折返 |
|
機械轉速： |
3000rpm |
|
工作溫度: |
-40～80℃ |
|
測量精度： |
優于±0.2%FS |

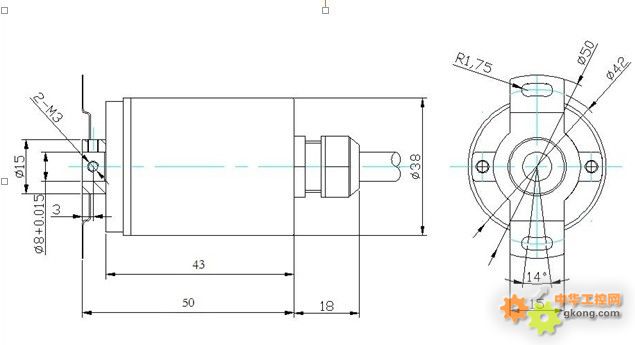

外形尺寸：
（軸套型為例）
|
