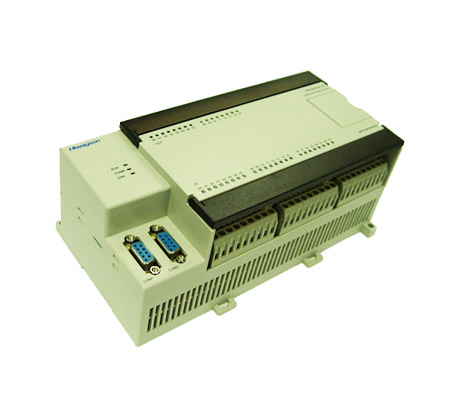

| 32點/40點可選；供電AC220V/DC24V可選；輸出晶體管/繼電器可選；有基本型和增強型兩種 CPU模塊性能參數
控制方式 程序周期循環掃描
I/O控制方法 程序每一個掃描周期完成一次刷新
編程語言 邏輯梯形圖
最大數字I/O點數 本機:40點（24DI/16DO）或32點（16DI/16DO）；擴展:256點
模擬I/O通道 可根據需要配置
掃描速度 基本指令:0.2μs/指令 應用指令:2至幾百μs /指令
程序容量 48k 字
存儲方式 RAM（備用電池）、Flash ROM永久存儲
輸出線圈 9984點（00001~09984）
輸入接點 2048點 (10001~12048)
定時器 1.0秒 范圍:0至65535秒
100毫秒 范圍:0至6553.5秒
10毫秒 范圍:0至655.35秒
計數器 16位 范圍:0至65535向上計數器
16位 范圍:0至65535向下計數器
高速計數器 上下脈沖 范圍:-2147483648至+2147483647
方向脈沖 計數頻率:不大于50kHz
A/B相 2通道
高速輸出 PWM 2通道高速可調脈寬(PWM)輸出，最大頻率50kHz
PTO 2通道高速可調脈沖數(PTO)輸出，最大頻率50kHz
數據寄存器 輸入寄存器 512點 （30001－30512）
類型：16進制數據寄存器（0－65535）
10進制數據寄存器（0－9999）
保持寄存器 9999點 （40001－49999）
類型：16進制數據寄存器（0－65535）
10進制數據寄存器（0－9999）
指針(P) 輸入范圍 16點 （P0－P15 ）
間接尋址方式 使指針指向0，1，3，4類的變量作為間接尋址的運算單元
常數I 十進制 # 00000至65535
十六進制 # 00000H至0FFFFH
標簽(L) 范圍 150點 （L1－L150）
成對使用 為用戶在成對的指令上作為對應標簽使用
日歷功能 顯示：年/月/日/星期/時/分/秒
浮點運算指令 提供32位以內數據的浮點運算
PID指令 控制方式：手動/自動
輸出指示：參數狀態指示，執行狀態指示
數碼轉換指令 4進制和16進制、二進制和BCD、整數和浮點數的相互轉化；
七段顯示器解碼等
通訊接口 1個RS-232口，1個RS-485口
通訊協議 Modbus
硬件I/O擴展功能 有
PLC連接功能 多個PLC可以互連，最多連接16站
RUN/PROG/RST開關 易操作的“運行/編程/復位”開關
模擬電位器 2個，8位分辨率，數值與內部寄存器對應
自我診斷功能 一旦發生故障，系統即產生報警并停止運行，面板上“ERR”燈閃爍 |
