一、特性
1、8位高性能單片機作為主控制芯片，64K程序存儲器，也可以用來保存數據，斷電數據不丟失；
2、主電源采用9V交流電或12V直流電，外圍輸入輸出驅動電源采用24/12V直流電；
3、16路光電隔離數字量輸入，NPN輸入形式，最大輸入電壓：30V，最大輸入電流：10mA；其中有
兩路可作中斷源用于計數；
4、12路光電隔離數字量輸出，集電極開路輸出形式，輸出電壓為24/12V，最大輸出電流為1A， 輸
出口狀態可回讀；
5、采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；
6、有1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或觸摸屏等外設通信；
7、可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；可通過RS232接口與JMDM
系列單片機控制器擴展I/O點，如JMDM-10AIO10DIO、JMDM-2011、JMDM-1830等
8、有兩盞LED燈顯示工作狀態，LED燈和撥碼開關是復用的，也可用來設置兩個參數；

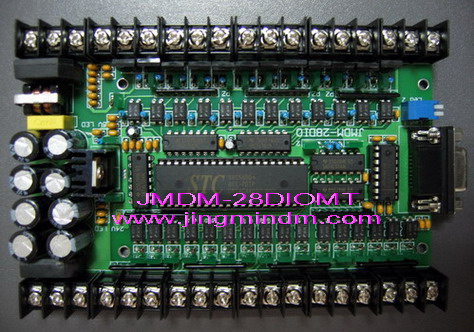

9、緊湊型 (適合任何尺寸的機箱) ，PCB尺寸：145mm*100mm；
10、用Keil C 或匯編編程，用戶編程有困難的，可把工藝流程發給我司，本公司可代為編程。
二、規格
1、工作溫度：-10~+65°C；2、儲存溫度：-20~+80°C ；
3、濕度：5~95% 無凝結 ；4、功耗(無外部設備): +9V@ 0.5A (典型值) ；
三、用途
1、可用于各種28個點以內的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，
電容式，電感式，霍爾式等各種傳感器；
2、可用于替代28點以內的PLC用于各種控制場合（如各種機器控制）；
3、可用于單片機學習和試驗。
四、編程說明
1、在所附的接線圖上標明了輸入輸出端口所對應的單片機端口號，例：
輸入端口2對應著單片機的P3.2口；輸入端口2有低電平輸入時讀P3.2時的值是1，否則為0；
輸出端口3對應著單片機的P0.7口；程序中P0.7口等于0時輸出端口3輸出低電平(0伏)；否則
輸出斷口3為高阻態；
2、光盤中有編程軟件KEIL C、下載程序用的通信軟件STC-IS，安裝即可使用；
3、光盤中有在現場應用過的范例程序；可以在這基礎上修改學習。
五、訂購信息
訂購的JMDM-28DIOMT控制器包括：控制器、編程下載線、電子版技術資料（包括KEIL C編程軟件
及教程、范例程序、說明書及接線圖、產品圖片）、說明書；發貨方式：快遞。
