虹潤推出48路彩色無紙記錄儀

NHR-8700系列48路彩色數據采集無紙記錄儀

http://m.007sbw.cn 2012-08-14 10:13 來源：福建順昌虹潤精密儀器有限公司

NHR-8700系列48路彩色數據采集無紙記錄儀

概述

NHR-8700系列48路彩色數據采集無紙記錄儀用新型大規模集成電路，對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計。48路萬能輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等）?？蓭S232/485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示等。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝，使NHR-8700具有更高的性能價格比。

功能特點

7英寸800*480點陣寬屏TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。屏幕亮度可以自由調節。
全中文人機界面，操作使用極其簡單，組態簡便可靠，軟件密碼鎖保證組態安全。
采用高速、高性能32位ARM微處理器，內置嵌入式操作系統，畫面響應時間短，實時檢測、顯示、記錄、報警。
全隔離萬能輸入，每個通道信號切換無需跳線，可通過軟件組態更改信號類型。
全新T6輸入法，支持漢字拼音輸入，數字、英文、特殊符號等選擇輸入。
外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要。
標準串行通訊接口，支持ModBus-RTU通訊協議。
10M Ethernet 標準RJ45接口，支持ModBus-TCP通訊協議。
配備標準USB2.0接口，U盤支持FAT16、FAT32格式，歷史數據轉存快捷方便。
支持SD卡擴展功能，SD卡支持FAT16、FAT32格式，延長數據記錄時間。
用大容量FLASH閃存芯片保存設置參數和歷史數據，斷電后數據可永久保存。
全鋁密封外殼，保證儀表在惡劣環境中正常工作。

主要技術指標

1.輸入信號：最多48通道隔離型萬能信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC。
2.信號類型：
標準電壓信號： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
標準電流信號：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
毫伏信號：0～20mV、0～100mV、±20mV、±100mV；
熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
線性電阻信號：0～400Ω；
3.精度：±0.2％FS。
4.采樣周期：1秒。
5.存儲容量：內部Flash存儲器容量64M Byte。
6.記錄時間：12通道，64M Byte容量。

記錄間隔	1秒	2秒	4秒	6秒	15秒	30秒	1分	2分	4分
記錄長度	24天	48天	97天	145天	364天	728天	1456天	2912天	5825天

7.模擬量輸出：4～20mA(負載電阻≤550Ω)、0～20mA(負載電阻≤550Ω)、0～10mA(負載電阻≤1.1KΩ)、1～5V（負載電阻≥250KΩ）、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）（特殊定制）。
8.報警輸出：最多18路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）。
9.配電：變送器配電電源，額定電壓24VDC，最大電流250mA。
10.通訊接口：隔離RS232和RS485接口，通訊波特率為1200、2400、4800、9600、19200、57600bps可選。
11.供電：電壓范圍85～264VAC；頻率范圍：50～60Hz；最大功耗：20VA。
12.工作條件：工作溫度：-10～60℃；濕度：10～90％（無結露）。

顯示畫面


實時曲線：可自由組合顯示曲線和曲線顏色		棒圖畫面：以棒圖的形式顯示測量值，同時還可顯示通道位號、工程單位及報警狀態等信息

數顯畫面：顯示實時測量值，同時還可顯示通道位號、工程單位及報警狀態等信息		歷史畫面：可向前或向后查看保存在內存中的歷史數據

報警列表：顯示最近的通道報警時間、消報時間及報警狀態等信息		打印畫面：可通過設定起始時間和結 束時間來打印這段時間的曲線和數據

備份畫面：可通過設定起始時間和結束時間來備份這段時間的數據		組態畫面：用來查看和修改各組態的參數

儀表選型

NHR-87 □-□-□-□-□
① ② ③ ④ ⑤

①輸入通道數		②變送輸出通道數（備注）
代碼	輸入通道	代碼	輸出通道
13 14 15 . . . 47 48	13路輸入 14路輸入 15路輸入 . . . 47路輸入 48路輸入	X 01 02 03 . . 11 12	無輸出 1路輸出 2路輸出 3路輸出 . . 11路輸出 12路輸出
③報警輸出通道數（備注）		④供電電源
代碼	輸出類型（負載電阻RL）	代碼	電壓范圍
X 01 02 03 . . . 17 18	無輸出 1限報警 2限報警 3限報警 . . . 17限報警 18限報警	A	AC85～264V(50～60HZ)
⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略)
通訊輸出		打印功能
代碼	通訊輸出類型	代碼	打印接口
D1 D2	RS485通訊 RS232通訊	D3	RS232C打印
饋電輸出		USB轉存功能
代碼	饋電輸出	代碼	USB轉存
P	DC24V	U	USB轉存（U盤）
SD卡擴展功能		以太網通訊功能
代碼	SD卡擴展	代碼	以太網通訊
SD	SD卡擴展（SD卡）	E	以太網通訊

備注：
模擬輸出通道數+繼電器輸出通道數≤18

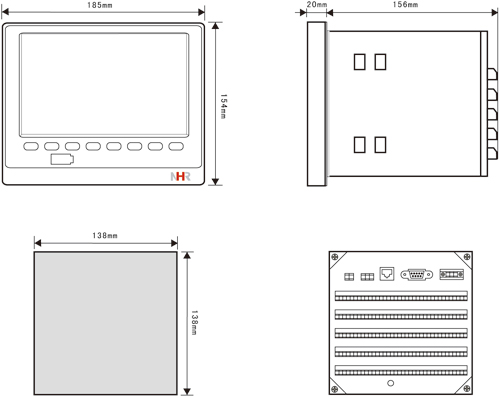

儀表外形尺寸及開孔尺寸

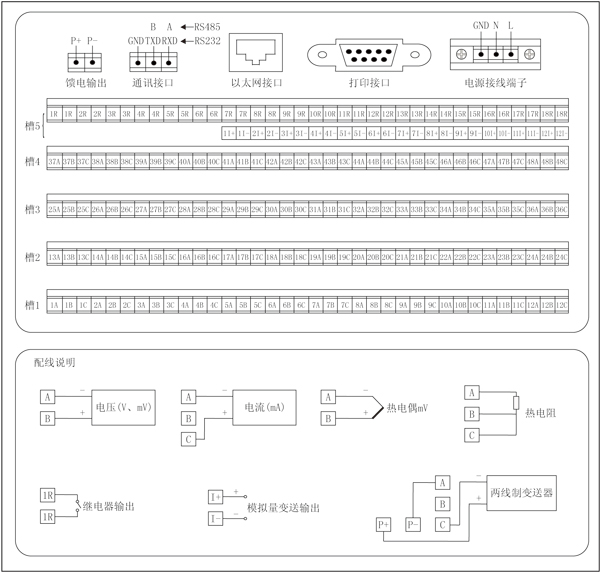

接線圖
