產品簡介 計算機工業設備中大量的通訊接口是RS-232串行接口，RS-232接口標準是一種廣泛的普及標準，它涉及的應用范圍非常廣泛，但因?yàn)镽S-232標準推出較早，在現代通信中已暴露出明顯的問題：一是兩串口設備間收、發信號不隔離，經過較長電纜的連接，信號線上會有直流電位差，使信號線易受外界干擾。二是通訊距離通常不超過60米，這導致了RS-232通訊無法滿足長距離傳輸?shù)膽?yīng)用。
由于上述問題的存在，導致RS-232串口數據對電壓浪涌特別敏感，僅僅20~30V的電位差就足以損壞串口芯片。目前，非交流電源線路的損壞占據了全部浪涌損害的一大部分，或許幾十伏的小幅度瞬變過程，就可以通過串行端口損壞計算機的主板、交換機接口板、終端、和其他RS-232設備。其后果是：硬件損壞、數據丟失、通訊中斷，以及因停機造成的其他損失。為了解決RS-232設備通訊存在的以上問題，普訊科技提供了無需外接電源的RS-232光電隔離長線驅動器-PX232L5A，此產品不但實現RS-232信號在1500米以內的全雙工長線通訊，同時也實現了點對點兩RS-232設備接口間的相互光電隔離，同時內置突波抑制元器件，有效得防止了雷擊、浪涌等突波對RS-232接口的損害。
PX232L5A采用了光電隔離技術，完全隔離了兩端RS-232設備的電氣與地線回路，從而保護通信設備免受電源地線回路和浪涌的干擾和損壞，明顯地提高了通信系統的可靠性與穩定性；同時由于改變了原來RS-232接口單線傳輸方式，使用了雙絞線進行平衡傳輸，消除了通訊干擾，極大地增加了通信距離。同時在三線傳輸?shù)幕A(chǔ)上，PX232L5A還帶有DSR/DTR這對握手信號，滿足了需要握手信號的RS-232設備通訊的需求，典型的應用于電信級/用戶級程控電話交換機的串口通訊。

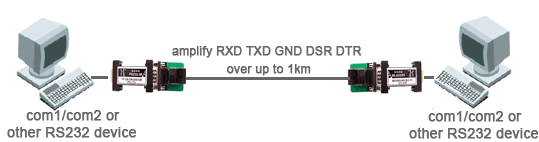

應用圖示
技術指標
產品特性
-隔離耐壓達到2500V以上；
-采用串口竊電技術，無須外部供電；
-PX232L5A光電隔離遠傳TXD、RXD、GND、DTR、DSR；
-數據傳輸速率自動適應，覆蓋0-115.2KBPS, 所有串口皆適用，單片機串口也能用；
-遠距離驅動完全透明，適應所有軟件；
-支持全雙工數據傳輸，發送接受可以同時進行；
-最遠傳輸距離達1500米以上（與速率有關）；
-點到點的傳輸，保證不會丟失數據；
-內置抗雷擊保護器，有效保護串口；
-輸入：DB-9孔，設置為DCE方式， PX232L5C，設置為DTE方式，為DB-9針；
-輸出：RJ45接口；
-尺寸: L*W*H: 92*32*15mm；
-重量：約75 g
供電方式
PX232L5A無需外部供電，采用我公司獨特的串口取電方式驅動。
