SG-232 RS232光隔離保護器使用說明
在許多采用RS232標準通訊的設備之間,由于供電系統設備接地等諸多原因使得兩臺設備之間的地電位超過正常信號幅度.給系統帶來縱向干擾,甚至會燒毀通訊接口.SG-232正是為解決以上問題而設計的,本產品采用光電隔離,使得系統之間只有光傳送,沒有電接觸,大大的抑制了干擾.使用本產品一只串接在RS232通訊口與原電纜之間即可將兩臺設備光隔離開,內置的抗雷擊電路確保系統的安全。
本產品分為DB9和DB25二種外形，分別適用于9針和25針RS232口，其中DB9M（針座）或DB25M(針座)一端接線路電纜，DB9F（孔座）或DB25F(孔座)一端直接插在9芯或25芯RS232插座上，9芯和25芯RS232口的信號對應如下表：
一.主要技術參數:
1.光隔離電壓:700V連續或3500V脈沖
2.電源:不需外接電源,也不需串口供電
3.最大通訊距離:30米
4.通訊速率:57600bps
5.傳輸線: 0.75mm2 以上雙絞線或普通導線
6.工作方式:全雙工三線制(傳送RXD,TXD,GND)RS232標準并可抑制雷電及其它強電干擾
7.外形尺寸:60×50×17（DB25）,60×35×17（DB9）
8.重量:50克（DB25），35克（DB9）
9.工作溫度:-20~+70℃
10.工作濕度:0~95％
注:本產品出廠前已灌膠密封,請用戶不要自行拆開,否則出現質量問題廠家概不負責.
二.軟件說明:
由于本產品不需要靠初始化RS232串口來得到電源,所以適用于一切通訊軟件,即使用本產品后不會對您所使用的軟件作任何修改!
三.接線:

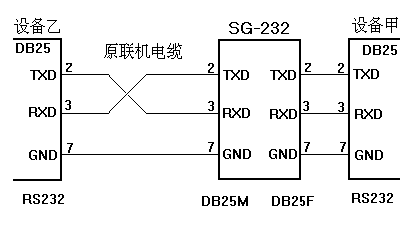

本產品的DB9(孔座）或DB25F(孔座)端和DB9（針座）或DB25M(針座)端均符合9芯或25芯RS232標準,可傳送TXD,RXD,GND信號.使用時將本產品DB9（孔座）或DB25F(孔座)直接插在設備的RS232串口上,而DB9（針座）或DB25M(針座)端則插在原聯機電纜上即可.如下圖所示:
