SC-20通訊轉換器用以實現RS232到TTY(20mA電流環)通訊規程之間的轉換.本產品體積小巧,不需外接電源,靠RS232可得到約20mA的輸出電流,并且不需初始化串口.外形采用DB25轉換盒.其中DB25F(孔座)一端為RS232口,直接插在25芯RS232插座上,如您的RS232插座為9芯,則在RS232插座與DB25F之間應配9-25轉換器,其對應連線如下:
一、主要技術參數：
1.電源:不需外接電源,也不需初始化串口
2.通訊距離:大于100米(9600bps)
3.通訊速率:0～9600bps自適應
4.傳輸線:雙絞線或普通導線
5.工作方式:全雙工電流環傳輸并可抑制雷電及其它強電干擾
6.外形尺寸:60×50×17
7.重量:40克
8.工作溫度:-40~+85℃
9.工作濕度:0~95％
注:本產品出廠前已灌膠密封,請用戶不要自行拆開,否則出現質量問題廠家概不負責.
二、軟件說明：
由于本產品不需要靠初始化RS232串口來得到電源,所以適用于一切通訊軟件,即使用本產品后不會對您所使用的軟件作任何修改!
三、接線：

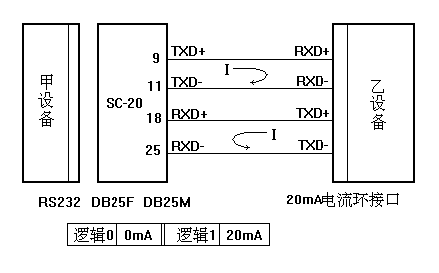

將本產品的DB25F(孔座)端插在設備的RS232串口上,而BD25M(針座)端為電流環接口.用電纜連接到設備的電流環接口上,如圖:
