北京平和 PH－21交流信號隔離器輸入阻抗：電壓型≥100KΩ 電流型：≤2Ω，輸出阻抗：電壓型:≥10KΩ 電流型：≤550Ω

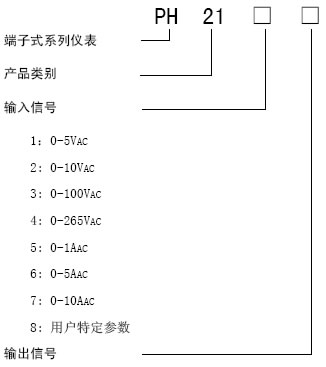

規格型號及代碼
1：0-5VDC
2：0-10VDC
3：0-10mA
4：0-20mA
5：4-20mA
6：1-5VDC
7：2-10VDC
8:用戶特定參數
主要技術參數
輸入阻抗：電壓型≥100KΩ 電流型：≤2Ω
輸出阻抗：電壓型:≥10KΩ 電流型：≤550Ω
精 度：±0.5%F.S
溫度系數：＜50PPM/℃
環境溫度：－10℃－＋60℃
絕緣電阻：電源、輸入、輸出之間≥100MΩ（500VDC）
絕緣強度：電源、輸入、輸出之間1500VAC/分鐘
電 源：24VDC±10%
消耗功率：＜1W IN 3 4 IN OUT 5 OUT+ 6 GND I,U U 7 VS+ 8 GND(24v)

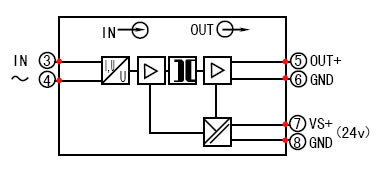

原理示意圖
端子編號及接線圖
訂貨注明
標明輸入、輸出信號的代碼
例：輸入0-265VAC 輸出4-20mA
隔離器型號為PH2145
