系統概述
本系統專門針對油田和化工行業的罐群油水界面進行檢測，利用多段電容檢測方法的專利技術，巧妙、準確地分析出多種液體混合存儲的罐體中各液體的界面位置及深度。用戶可以清晰、準確、直觀、實時的了解罐體中各種液體當前容量情況，實現有效的分析、計量等目的。
| |
硬件設備

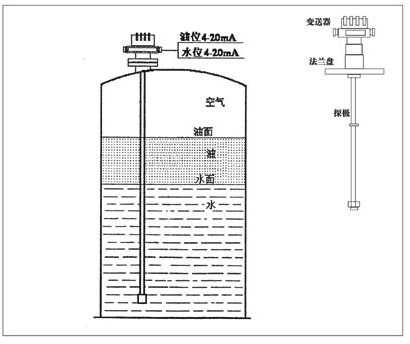

由多段檢測高度為100mm的微電容串組合而成的檢測探極（傳感器）與裝在探極頂部的在線自校正式雙界面液位變送器共同組成液位計。其檢測的水面與油面高度以?xún)山M4～20mA信號分別輸出，（或485串行信號）可遠傳至微機或二次顯示儀表進行顯示和控制。
· 變送器工作電壓: 12VDC(由專用安全柵供電)；
· 專用安全柵輸入電壓：24VDC；
· 檢測范圍（量程）：0～50米內各量程；
· 采用聚四氟乙烯保護材料；
· 變送器輸出:兩路4～20mA或RS485串行數據;
· 專利號：ZL-94 1 00133.4。

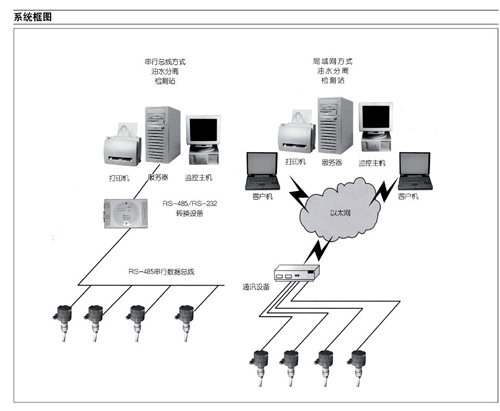

傳輸方式
通過標準串行接口,配以RS485轉232設備實現串行數據總線傳輸;
配以RS485-RJ45轉換和交換機等設備,實現以太網數據傳輸.

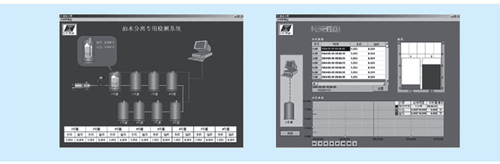

監控軟件
· 采用專用油水分離檢測軟件，對油位和水位的數據信息進行采集和報警處理；
· 檢測軟件提供數據信息的查詢、參數的設置、報表曲線的分析、檢測位置的安排、報警位置的顯示、數據制表打印，系統分級管理等功能；
· 界面直觀生動，實時顯示油位和水位的狀態，可隨時查詢歷史記錄，為油水分離提供充分準備；
· 提供一般液位測量的基本功能，用戶可擴展使用。
應用擴展
可以用于油田和化工行業對油水界面的檢測和分離。
訂貨指南
用以油水檢測或分離的罐體數量__決定所安裝檢測設備的數量
罐體的深度或需要檢測的液位 __決定檢測設備選用的量程及安裝方式
現有或意向的組網和傳輸方式 __決定底層設備的鏈接方式及上層軟件的匹配
是否需要與其它系統鏈接 __決定使用的整合接口或設備的選擇
