系統概述
系統主要解決工礦企業及管道輸送系統在生產、運輸，存儲過程中可能產生的危險氣體泄漏問題，達到預警的目的，避免重大安全事故的發生。

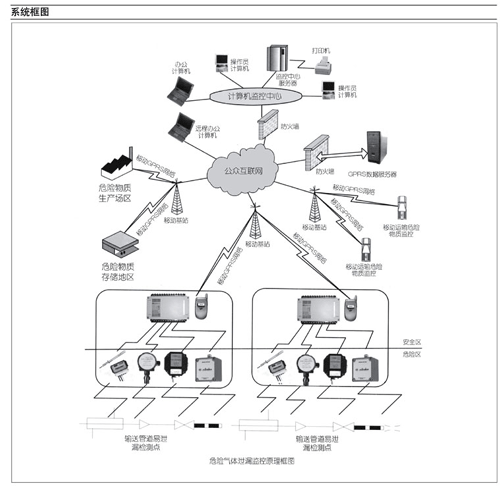

針對可能造成泄漏的關鍵點安裝傳感器，利用KL－R5110數據采集器通過GPRS或其它傳輸方式將告警信息集中傳送到監控中心。利用KLV2000系列專用監控軟件對告警信息進行集中處理和管理，及時產生現場聲光報警，并記錄報警信息。監控中心軟件還具備：數據采集功能，報警發生時數據上傳功能，報警數據顯示及分析功能，報警歷史數據的存儲、檢索、查詢功能，報表顯示及打印功能等。
對分散型采用GPRS無線傳輸，對相對集中的工藝現場采用以太網數據傳輸，可以極大的降低成本，不受位置的限制，自由安排監測點。
|
硬件設備
·通過在線式可燃性氣體監測傳感器和在線式毒害性氣體傳感器實時監測各種容器、反應釜、傳輸管道的易泄漏點的工作狀態，防止可燃性和毒害性氣體泄漏；
·通過在線式各種有害液體監測傳感器和關鍵點誤操作報警傳感器實時監測儲料和儲氣罐的易泄漏點以及易造成誤操作損壞點的工作狀態，防止有害液體泄漏和對誤操作的報警；
·配以隔爆型及本安型防爆傳感器與變送器，保障前端采集單元安全可靠；
·KL-R5200數據采集器，采集多路傳感器信號，并提供有線RS-485、以太網及無線GPRS數據傳輸，數據格式為支持RTU和ASCII形式的MODBUS協議；
·提供開放的GPRS登陸時間和退出時間參數，可適應各種現場使用情況，最大限度的降低傳輸費用，保證系統的穩定性；
·采用大規模集成電路，減少了分立元件的數量，模塊化電源設計，并考慮對過壓與雷擊的防護；
·內嵌微處理系統從硬件和軟件上均采取先進的抗干擾措施，從而保障監控系統長期穩定的運行。
監控軟件
·采用KLV2000專用監控軟件，在監控中心對環境監控的數據信息進行采集和報警處理；
·監控軟件采用SQL-Server數據庫結構，提供數據信息查詢、參數設置、報表曲線分析、監控位置安排、報警位置顯示、數據制表打印，
系統分級管理等功能；
·支持四級用戶管理權限，各級管理權限可設置，遠程控制傳感器工作狀態，提供軟件布防和撤防功能，使用更加靈活；

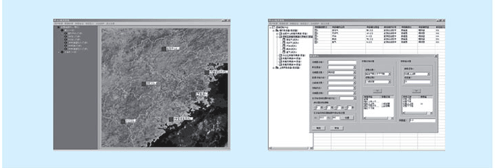

·軟件界面清晰直觀，具有彈出式窗口，四級樹形結構查詢，按照邏輯視圖顯示設備鏈接信息，實現每一級設備的添加、刪除、修改、屏蔽及
相關參數設置等管理功能，用戶可任意設置不同報警級別，語音提示報警信息；
·通過位置視圖定位及顯示每級設備在電子地圖上的物理位置，直觀的實現報警信息狀態及位置的檢索，同時提供報警地圖；
·通過邏輯界面用戶可以方便地查看到服務器、采集設備以及傳感器的詳細信息。
傳輸方式
GPRS網絡，無需敷設任何通訊線路，數據直接通過電信SGSN 和GGSN設備。
應用擴展
化工廠、采油采氣井礦、煤氣公司等需要危險氣體預警監控的場合。
訂貨指南a
· 能提供的數據傳輸方式：無線GPRS或RS-485，以太網、2M鏈路、電話線；
· 整個網絡各監測點數量及分布地理位置，監控中心的位置；
· 明確每個監控點傳感器及其它需監控信息的數量及位置；
· 提供特殊智能設備的通訊協議及需要監測的信息；
· 監控軟件的特殊功能，如聲音告警、短消息告警、特殊報表的定制等功能。
|
