系統概述
本監控系統通過數據采集器、信號變換及采集模塊，采集大、中、小變電站設備的母線、刀閘、繼電保護、中央信號屏及變電站機房環境信息，利用電力通訊網絡將信息傳輸?shù)奖O(jiān)控中心，實現供配電信息的顯示、統計，重點對各種故障進行告警，提高電力系統維護的響應速度，降低運行維護成本。
系統使用圖示化顯示各種信息，對監控?cái)?shù)據及告警信息進行統計與分析。設有四級管理權限，擴容方便，還可接入視頻、門禁、動力及空調監控子系統，實現可視化監控調度，保障電網系統穩定可靠運行。 | |
硬件設備
· 數據采集器設備
· KL-S系列采集器同時提供4-12路遙測（模擬量）及8-16路遙信（開關量）輸入，4-16路遙控（繼電器）輸出，利用LCD液晶顯示，
4按鍵操作；
· KLM4000系列模塊可提供4、8、12、16路遙測（模擬量）輸入，或4、8、12、16路遙信（開關量）輸入，或4-8路遙控（繼電器）輸
出，還有頻率、PT電阻輸入模塊，電流、頻率輸出等多種模塊；
· KL-2006監控儀提供基本的12路遙測（模擬量）及16路遙信（開關量）輸入，4-16路遙控（繼電器）輸出，提供5.7″藍屏液晶顯示，
提供1-4擴展串口，還可連接多個模擬量或開關量測量板卡；
· 以上采集設備可選RS-232/485/422、以太網通訊接口，通過通訊傳輸網絡實現信息傳輸，采集器的地址和通訊速度可設置；
· 可選220VAC、48VDC和24VDC的任一種供電電源；
· 通訊及傳感器接口有過壓及雷擊的防護電路，硬件和軟件上均采取先進的抗干擾措施，長期可靠的運行；
· 連接電壓電流隔離傳感器，檢測動力設備工作狀態，為保證動力電源工作正常提供參考信息；
· 通過電壓電流傳感器，檢測空調等設備的供電狀態，可以保證重要設備的穩定運行；
· 協議轉換設備負責透明轉發智能設備采集的數據，使得專用智能設備有效的利用網絡，通過解析嵌入至監控軟件中，完成監控地點設備的軟件集成；
· 采用大規模集成電路，減少了分立元件的數量，模塊化電源設計，并考慮對過壓與雷擊的防護；
· 內嵌微單片機系統從硬件和軟件上均采取先進的抗干擾措施，從而保障監控系統長期穩定的運行；
· 支持接入用戶自定的其它傳感器；
· 系統使用嵌入式網絡視頻編解碼器，配以全方位球形攝像機，提供網絡傳輸接口，實現對變電站設備的視頻監控；
· 嵌入式網絡視頻服務器AXIS2400集成了多路視頻信號采集、數據壓縮處理、云臺控制和網絡服務的一體化功能；
· 攝像機美觀大方、體積小巧、功耗較低，工作性能穩定可靠，云臺可以左右360°自由控制。
傳輸方式
· 通過標準串行接口，配以RS485轉232設備實現串行數據總線傳輸；
· 通過標準RJ45接口，配以交換機實現以太網數據傳輸；
· 通過標準RJ45接口，配以E1/10Base設備實現2M傳輸。
監控軟件
· 采用KLV2000系列專用監控軟件，在監控中心對環境監控的數據信息進行采集和報警處理；
· 監控軟件采用SQL-Server數據庫結構，提供數據信息查詢、參數設置、報表曲線分析、監控位置安排、報警位置顯示、數據制表打印，
系統分級管理等功能；
· 支持四級用戶管理權限，各級管理權限可設置，遠程控制傳感器工作狀態，提供軟件布防和撤防功能，使用更加靈活；

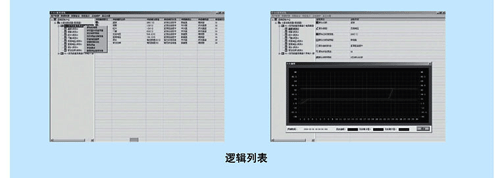

· 軟件界面清晰直觀，具有彈出式窗口，四級樹形結構查詢，按照邏輯視圖顯示設備鏈接信息，實現每一級設備的添加、刪除、修改、屏蔽及相關參數設置等管理功能，用戶可任意設置不同報警級別，語音提示報警信息；

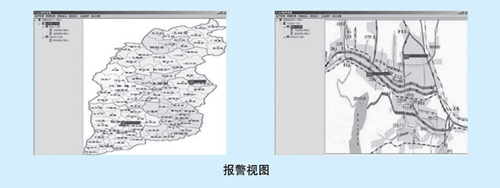

· 通過位置視圖定位及顯示每級設備在電子地圖上的物理位置，直觀的實現報警信息狀態及位置的檢索，同時提供報警地圖。
應用擴展
電信機房、計算機機房、洞庫、小區市政設施及其它無人職守的機房。
訂貨指南
· 能提供的數據傳輸方式：RS-485，以太網、電信2M鏈路、電話線或無線GPRS；
· 整個網絡監測的變電站數量及分布的地理位置，監控中心的位置；
· 明確每個變電站溫濕度、電壓、紅外、浸水及其它需監控信息的數量及位置；
· 提供特殊智能設備的通訊協議及需要監測的信息；
· 監控軟件的特殊功能，如聲音告警、短消息告警、特殊報表的定制等功能。
