產品簡介：
不用二次開發，可以直接用于遙測、遙控、報警 |
| 特點: |
-
具有短消息﹑模擬量輸入、開關量輸入、開關量輸出。
-
可以直接用于防盜、報警、遙控、遙測，不用二次開發。
-
外接狀態指示燈，明白指示工作狀態。
-
標準RS-232串口，用戶可以設置工作方式。
-
工業級設計，確保暢通無阻。
-
可以根據用戶要求定制特殊功能 |
性能：
- 操作溫度：-25 - +60℃
- 儲藏溫度：-35 - +85℃
- 濕度范圍：0 - 95％ 非冷凝
- 接收靈敏度：-102dBm
- 最大發射功率：1W
- 動態范圍：62dB
- 頻率誤差：≤±0.1ppm
- 用戶接口：RS232串口：9600~115200BPS，8，1，N，TTL電平。
- 電源：5V~12V±10%DC
- 功耗：待機50mA，工作300mA。
|

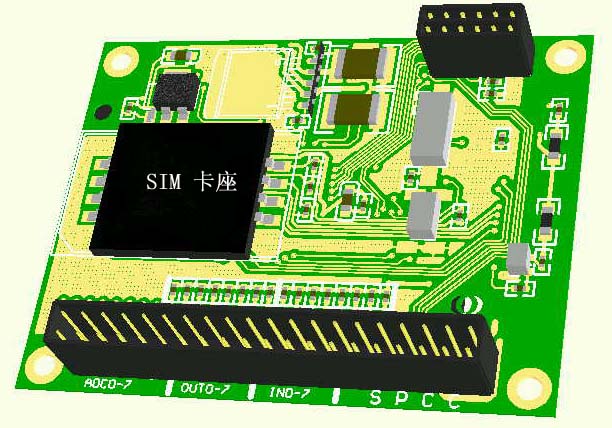

| 產品圖片： |
|
|
|
|
DTP-R05系列 GSM RTU
DTP-R05B 短信遙測遙控模塊,火災報警,防盜報警,斷電保護等應用; 銀行、儲蓄網點、商店、住宅等重要場所的安全防護 |
DTP-T05C DTP-S05 GSM/GPRS
DTP-T05C: GSM模塊,鋁合金外殼
DTP-S05C: GPRS模塊,鋁合金外殼
|
|
|
|
DTP-R05C系列 GSM RTU 功能
1、開關量輸入
輸入通道： 8 路。
輸入電平： TTL 電平，內部高電平上拉�？梢远ㄖ乒飧糨斎�。
報警設置： 第一路變低時可以發送報警短信。
功能： 狀態監測， 用于火災、防盜等報警
2、 開關量輸出
輸出通道：8 路。
輸出電平：TTL 電平，高電平為 3.3V 。
功能： 用于遙控，控制開關，設備啟動停止
3、 模擬量輸入
輸入通道： 8 路。
輸入電平： 0~5V 。
功能： 物理量、電量的測量，溫度、壓力、流量、水位、電壓等測量采集 |
DTP-R05C系列 GSM RTU 模式
1、AT 指令模式
兼容標準 AT 指令，詳細見相關指令集說明。在此模式下，通過模塊的串口發送 AT 指令實現短信的收發。
2、查詢模式
DTP-R05 模塊收到符合通訊規約的短信后，回復相應的短信。這是從機模式，模塊總是等待其它設備（如手機）的查詢短信 。
3、上電主動發送模式
DTP-R05 模塊 上電后主動發送 RTU 的開關量狀態。
4、 帶條件的主動發送模式
DTP-R05 模塊工作 后，如果開關量狀態滿足約定的發送條件則自動發送事先設置的短信內容。 |
| 工作方式： |

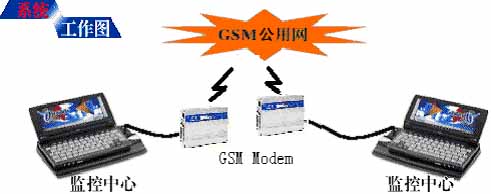

1、點對點方式：
|

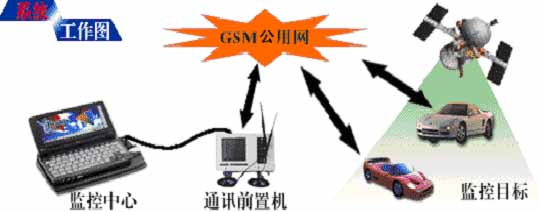

| 2、數據中心方式（點對多點）
|
| SMS數據采集遙測遙控網與無線專用數據網性能比較： |
| |
SMS數據采集網 |
無線專用數據網 |
| 接口 |
無需MODEM 透明的RS232口 |
需要MODEM |
| 固定設備投入 |
利用GSM網 無需固定投入 |
大量設備投資和基建投資 |
| 網絡覆蓋范圍 |
無地域限制 |
很有限 |
| 頻率 |
無須申請頻點 |
要申請頻點且有地域限制 |
| 保密性 |
很高 |
不一定 |
| 數據流量 |
不連續 |
穩定連續 |
| 管理軟件 |
較易編制 |
復雜 | |
應用領域:
目前，利用GSM-MODEM實現的無線數據交換網已進入實用階段，其應用前景十分廣闊。主要可應用于：
- GSM/SMS機房監控和遠程維護管理系統 銀行儲蓄點機房監控、通信行業遠端無人值守站機房監控和遠程維護（如移動通信基站、微波站、直放站、光纖中 繼站等）、其他無人值守點（如倉庫、辦公樓等）的監控。
- GSM/SMS/GPS移動車輛監控調度系統 車輛跟蹤防盜、公安、110、交警車輛監控調度、銀行運鈔車、郵政運輸車監控調度、出租車管理調度、公交車輛調度和指示、集團車輛監控調度、監獄押運車的監控調度、物流運輸企業的車輛調度。
- GSM-MODEM 無線POS機 在商場、超市購物，在酒店消費，用手機結算。
- GSM-MODEM 數據采集網 電表、水表、煤氣表數據采集和監控。
- GSM/SMS移動性數據查詢系統 公安移動性數據（身份證、犯罪檔案等）查詢、交警移動性數據（車輛、司機檔案等）查詢、其他外勤人員移動性數據查詢。
- GSM無線接入系統 無線固定電話接入（WLL）、無線計費公用電話、火車、汽車、輪船等移動載體付費電話。
- GSM/SMS無線安防系統 銀行、儲蓄網點、商店、住宅等重要場所的安全防護。
- GSM/SMS數字化家庭、社區 家里空調、電視、微波爐、電飯煲等的遙控，煤氣、門窗、煙火等的安全監控報警。
|
