產品名稱：
|
模擬信號非隔離轉換器
|
|
型 號：
|
SY-U-P-O
|
|
價 格：
|
|
|
品 牌：
|
|
|
|
|
| 低成本、小體積 SY系列 直流信號轉換器 |
| 高精度模擬信號非隔離轉換器 |
|
|
產品概況：
順源SY-U(A)-P-O非隔離系列直流信號轉換器采用低成本、小體積（SIP 8Pin）的設計方案，使用非常方便，免零點和增益調節，無需外接調節電位器等任何元件，即可實現傳感器信號由高阻抗轉換為低阻抗輸出的工業現場信號轉換放大功能。SY-U(A)-P-O 系列非隔離放大器是一種混合集成電路，該IC在同一芯片上集成了一個隔離的DC/DC變換電源和一組模擬信號轉換放大器，主要用于電壓與電流信號之間直接轉換、放大并且不需要隔離的場合。與隔離的產品相比，具有更好的精度、線性度、小體積、低成本特性。輔助電源與信號之間可達到1000VAC絕緣電壓。
★ 產品主要有PCB板上焊接和標準DIN 35導軌卡槽固定兩種安裝方式，
★ 輸出0-20mA/4-20mA /0-5V/0-10V標準信號。
★ 精度等級：0.05級、0.1級、0.2級；全量程范圍內極高線性度（非線性度<0.1%），免零點增益調節。
產品特點：

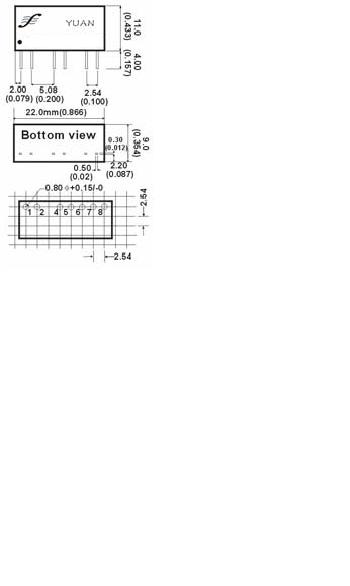

● 低成本、小體積,SIP 8Pin符合UL94-V0標準阻燃封裝
● 無需外接電位器等其它元件，免零點和增益調節
● 電源、信號1000VAC 隔離
● 輔助電源：5VDC/12VDC/15VDC/24VDC等單電源供電
● 0.4-2V/0.5-2.5V/1-5V/2-10VDC電壓信號或0-10mA/0-20mA /0-20mA/4-20mA等電流信號輸入
● 0-20mA/4-20mA /0-5V/0-10V標準信號輸出
● 工業級溫度范圍: -45~+85 ℃
典型應用：
● 傳感器信號由高阻抗轉換為低阻抗輸出
● 工業現場信號與電源、地線隔離及長線傳輸
● 模擬信號采集
● 4-20mA/0-5V等信號的變換
● 儀器儀表與傳感器信號收發
● 非電量信號變送
● 信號遠程無失真?zhèn)鬏?BR>● 直流信號之間的相互轉換及放大
詳細技術資料：
http://www.sun-yuan.com/download/20094116563691643.pdf
|
|
|
|
