一、用途
波仕電子發明和首創了 USB/串口光纖轉換器、 同時也是世界上唯一的USB/串口光纖轉換器。
波仕電子的 OPTU232L1 和 OPTU232SL1 是最新一代 USB 光纖通信產品，直接從 USB 口轉換出一對光纖收發頭用于傳輸串口信號，而且無須供電。波仕 OPTU232L1 和 OPTU232SL1 微型 USB/串口光纖轉換器具有超小型的外形(74*23*47mm)、可以將 USB 口虛擬成為本地 COM 串口(COM1-COM256)、無須修改已有的串口通信軟件。 驅動程序同波仕USB232 系列轉換器。 由于OPTU232L1（或 OPTU232SL1）傳輸?shù)倪�是串口信號，所以必須成對使用或者與波仕的 OPT 系列串口/光纖轉換器配對使用。由于采用光纖作為通信傳輸介質， 具有隔離高電壓、 防電磁干擾、 傳輸距離遠等優點。OPTU232SL1 的傳輸介質為單模光纖、OPTU232L1 的傳輸介質為多模光纖，但是外形和驅動程序是完全一樣的。
本產品受以下中國專利保護：200730098650、200630307752、ZL2002284234，侵權必究！
二、硬件安裝
將 OPTU232L1（或 OPTU232SL1）型 USB/串口光纖轉換器通過配套的 USB 延長線（A 型 USB 口到B 型 USB 口）外插到計算機的 USB 口、無須外接電源，使用一對 ST 光纖接頭 。OPTU232L1（或OPTU232SL1）可以與波仕 OPT485*、OPT232*系列串口光纖轉換器成對使用,也可以與波仕 OPT485EX系列光纖中繼轉換器配合使用來實現多機通信，見 OPT485EX 的說明書和光纖多機通信圖。
波仕 USB/串口光纖轉換器使用時發送器 ST 頭通過光纖接對方的接收器 ST 頭。注意保持光纖轉換器的 ST座、 光纖的ST 頭的清潔， 如果不連接時請將ST 座和 ST 頭用相配套的橡皮塞子蓋住。
三、性能特點
波仕電子的 OPTU232L1（或 OPTU232SL1）型 USB/串口光纖轉換器最高速率 115.2Kbps。自動識別串口號，當作新的COM 口，軟件只需修改串口號即可，無須重新編寫。驅動軟件同波仕USB232、USB485、USB232GL1 系列轉換器。
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422/光纖轉換器
無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電
2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用
4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
功 能 |
特 性 |
| OPT22[S] |
微型串口雙環冗余光端機（多模[單模]） |
適合環形光纖組網、5V供電 |
| OPT35EX[S] |
通用串口/光纖中繼轉換器（多模[單模]） |
適合總線形光纖組網、5V供電 |
| OPT12HUB |
1路串口光纖擴2路光纖集線轉換器 |
適合星形光纖組網、5V供電 |

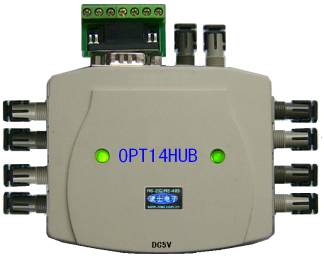

| OPT14HUB |
1路串口光纖擴4路光纖集線轉換器 |
適合星形光纖組網、5V供電 |

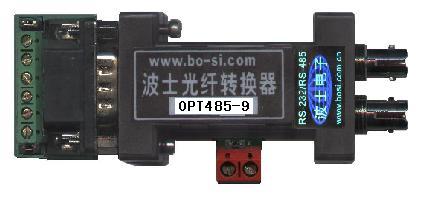

| OPT485-9 |
微型通用RS-232/RS-485/RS-422/光纖轉換器 |
5V供電，DB-9/DB-9外形 |
| OPT232-9 |
微型無源RS-232/光纖轉換器（多模4Km） |
只需收發地三線、無須供電 |
| OPT232S-9 |
微型無源RS-232/光纖轉換器（單模40Km） |
只需收發地三線、無須供電 |
| OPT232V9 |
無源有源通用RS-232/光纖轉換器（多模4Km） |
兼容OPT232-9、無源/5V供電 |
| OPT232TLS |
微型RS-232/TTL/光纖轉換器（單模40Km） |
支持RS-232、TTL、5V供電 |
| OPT232TL |
微型RS-232/TTL/光纖轉換器（多模4Km） |
支持RS-232、TTL、5V供電 |
| OPT2322[S] |
RS-232/2路光纖轉換器（多模[單模]） |
5V供電，一路串口兩路光纖 |
| OPT485 |
RS-232/485/422/光纖轉換器（多模、4Km） |
5V供電，RS-232/RS-485
/RS-422通用 |

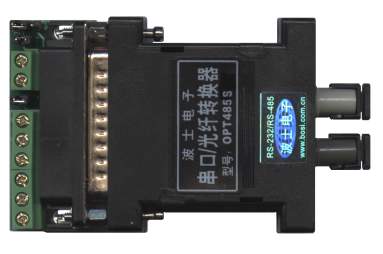

| OPT485S |
RS-232/485/422/光纖轉換器（單模、40Km） |
| OPT232AL[S] |
全信號RS-232/光纖轉換器(多模[單模]) |
5V供電， 多傳RS-232握手信號 |
| OPTU232SL1 |
USB/串口光纖轉換器(單模) |
無須供電 |
| OPTU232L1 |
USB/串口光纖轉換器(多模) |
無須供電 |
| OPT232EX[S] |
RS-232/光纖中繼轉換器（單模[單模]） |
適合總線形光纖組網、5V供電 |
| OPT485EX[S] |
RS-485/光纖中繼轉換器（多模[單模]） |
適合總線形光纖組網、5V供電 |
| OPT-CAN[S] |
CAN/光纖轉換器（多模/[單模]） |
無須軟件設置、5V供電 |
| OPT-CANEX[S] |
CAN/光纖中繼轉換器（多模/[單模]） |
自動適應所有協議、5V供電 |
| OPET232L1 |
以太網/串口光纖轉換器(多模) |
5V供電 |
| OPT485MS |
單模/多模串口光纖轉換器 |
5V供電 | |

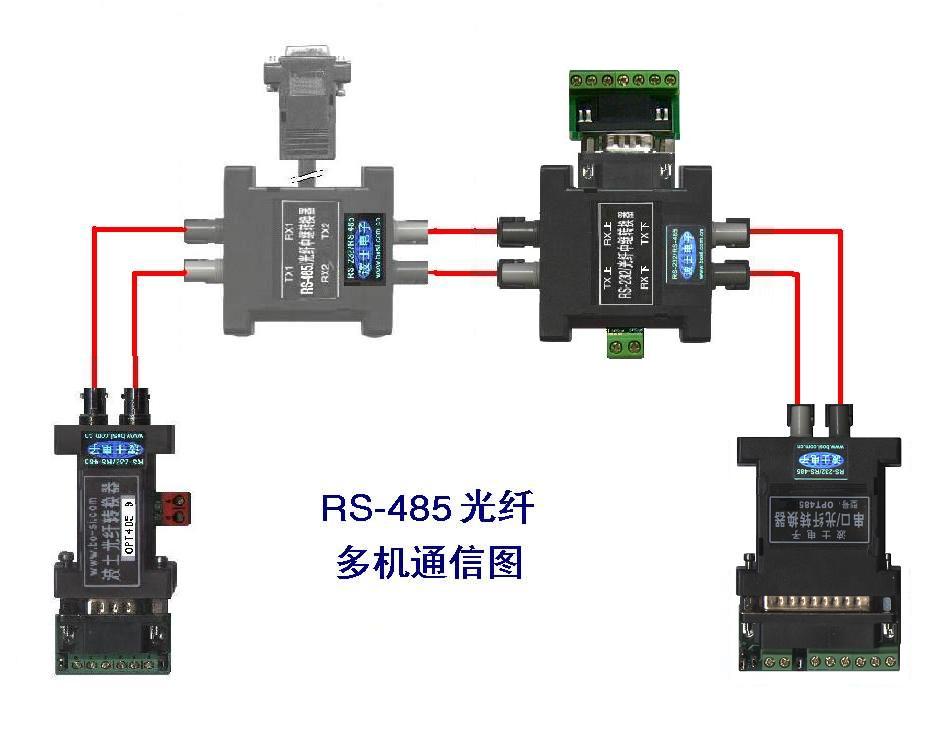

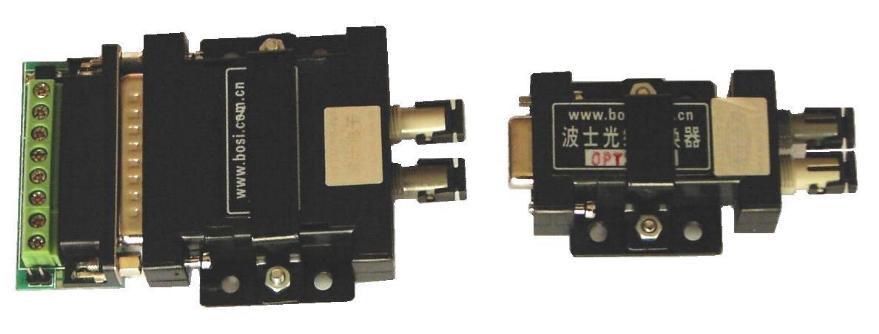

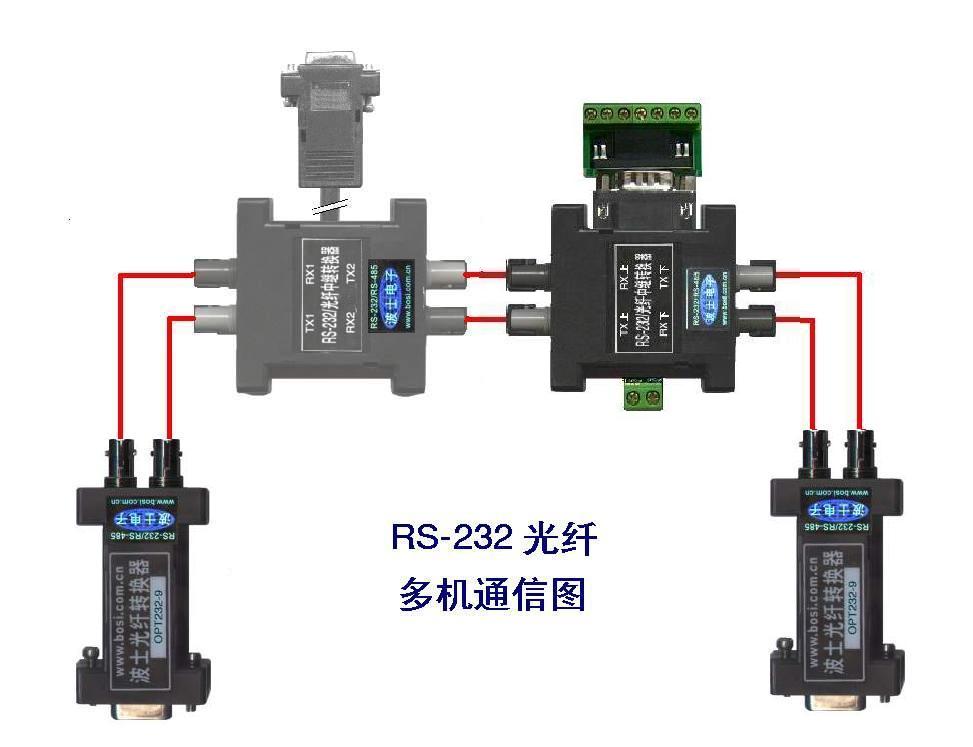

RS-232光纖多機通信圖 RS-485光纖多機通信圖 安裝支架圖

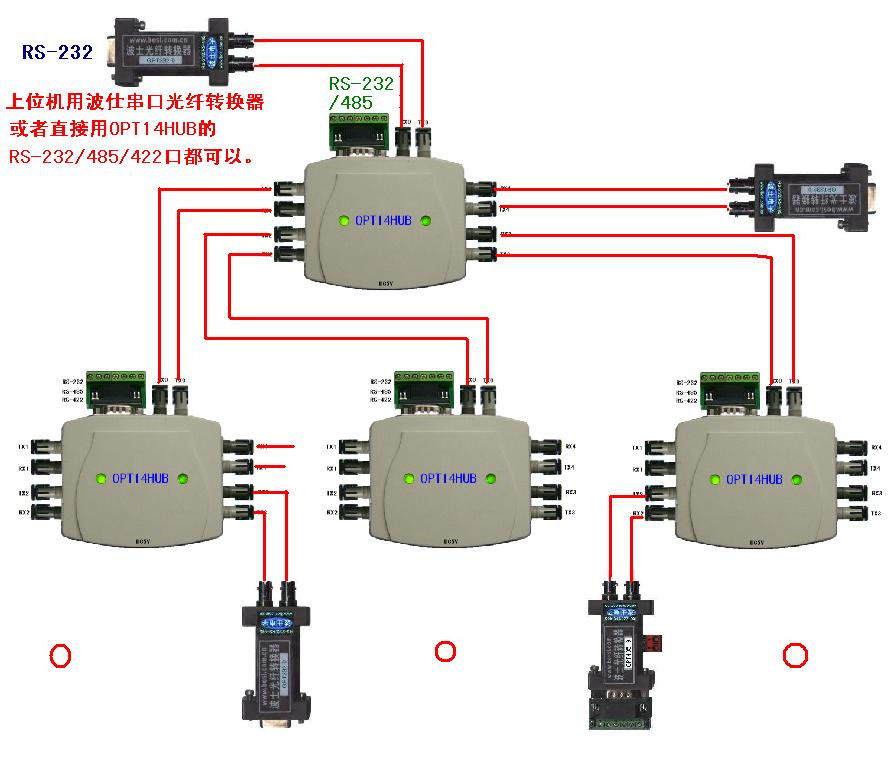

OPT14HUB星形光纖組網多機通信圖 OPT22雙環光纖組網多機通信圖
《串口光纖通信的組網方式》 |
