產品名稱：
|
MA系列模擬量4入2出模塊
|
|
型 號：
|
MA-4AD2DA
|
|
價 格：
|
|
|
品 牌：
|
537
|
|
|
|
產品規格
4通道模擬量輸入：提供電壓輸入0～5V或者0～10V；電流輸入0～20 mA或者4～20mA。
2通道模擬量輸出。
可以選擇12位的高精度模擬量輸入，10位的高精度模擬量輸出。
MA-4AD2DA模塊4通道A/D具有PID控制功能。
DC24V電源。
支持MODBUS-RTU協議。
本體支持最多16個MA模塊的擴展。
一般規格
|
項 目 |
模擬量輸入（4AD） |
模擬量輸出（2DA） |
|
|
電壓輸入 |
電流輸入 |
電壓輸出 |
電流輸出 |
|
模擬量輸入范圍 |
0~5V,0~10V |
0~20mA,4~20mA |
- |
|
最大輸入范圍 |
DC±18V |
0~40mA |
- |
|
模擬量輸出范圍 |
- |
0~5V、0~10V,
(外部負載電阻2KΩ~1MΩ) |
0~20mA、4~20mA
(外部負載電阻小于500Ω) |
|
數字輸入范圍 |
- |
10位二進制數(0~1023) |
|
數字輸出范圍 |
12位二進制數(0~4095) |
- |
|
分辨率 |
1/4095(12Bit) |
1/1023(10Bit) |
|
PID輸出值 |
0~K4095 |
|
|
綜合精確度 |
0.8% |
|
轉換速度 |
20ms/1通道 |
3ms/1通道 |
|
模擬量用電源 |
DC24V±10%，100mA |
|
安裝方式 |
可用M3的螺絲固定或直接安裝在DIN46277(寬35mm)的導軌上 |
|
外形尺寸 |
63mm×102mm×73.3mm |

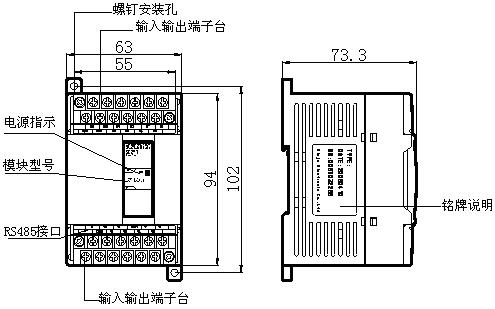

產品外觀及尺寸（單位：mm）
持最多16個MA模塊擴展連接
|
|
|
