世界上最小的、新一代
光隔RS-232/485轉8路RS-485集線器
一、用途
新一代HUB8485G是將一路RS-232或者RS-485轉換為8 路RS-485 的光隔集線轉換器。新改進的產品采用超高密度集成電路工藝使體積大為減小，是世界上最小的8路RS-485 HUB，代表了當今業界的最高技術水準。
HUB8485G即可以作為RS-485 光隔1拖8口HUB，也可以作為1路RS-232轉8路RS-485 光隔轉換器，都可用于增加RS-485信號的總驅動能力（帶負載能力增加8 倍），或用于RS-485 組成星形網。
二、安裝及性能
HUB8485G有1 個上位機RS-232 /RS-485口和8 個下位機RS-485 口。HUB8485G 的下位機側可以分別接8 個RS-485 口。HUB8485G 支持最高通信速率保證9600bps 以上、實際可達28.8Kbps 。 HUB8485G 同時具有吸收浪涌電流的抗雷擊保護功能。由于HUB8485G 特有波仕零延時智能收發轉換技術，所以確保適合所有半雙工通信軟件。
當8 個下位機RS-485 口中有1個、2個甚至7個RS-485 短路或者燒壞時，HUB8485G 的上位機RS-232或RS-485 仍然可以與剩余的正常的RS-485 下位機通信。使用HUB8485G 組網后，保證某一個或多個節點損壞后不影響其它節點的正常通信 ！ HUB8485G 的各個下位機RS-485 口（0 號、1 號、……、7 號）功能是完全一樣的、可以互換 。
HUB8485G 的上位機的RS-232是一個標準的DB-9插頭、可以直接外插或通過延長線接標準的計算機的DB-9 針RS-232 口。 HUB8485G 的上位機的RS-485是接線端子，注意上位機RS-485的地線同電源的GND是一樣的。HUB8485G需要加兩個相互隔離的5V電源。
三外形圖
HUB8485G 的外形如圖(DB-25/DB-25轉接盒大小)。上位機的RS-232為DB-9 孔、RS-485和電源為接線端子、8 路下位機分為兩個4 路，均為兩個DB-25針并且配接線端子 。
四 引腳分配
HUB8485G的下位機側（DB-25針、有對應的接線端子）引腳分配相同，如下：
|
2 |
3 |
|
5 |
6 |
|
8 |
9 |
|
11 |
12 |
22 |
16 |
|
+A0 |
-B0 |
+A1 |
-B1 |
+A2 |
-B2 |
+A3 |
-B3 |
GND |
+5V |
|
（0# RS-485） |
（1# RS-485） |
（2# RS-485） |
（3# RS-485） |
地 |
電源正 |
|
2 |
3 |
|
5 |
6 |
|
8 |
9 |
|
11 |
12 |
22 |
16 |
|
+A0 |
-B0 |
+A1 |
-B1 |
+A2 |
-B2 |
+A3 |
-B3 |
GND |
（+5V） |
|
（4# RS-485） |
（5# RS-485） |
（6# RS-485） |
（7# RS-485） |
地 |
（電源正） |
注意：只需要在其中一個DB-25端子側加+5V電源，不要在兩邊同時都加。
HUB8485G的上位機側的RS-232引腳分配如下：
|
HUB8485G（DB-9孔） |
|
2 |
3 |
5 |
|
|
RXD |
TXD |
GND |
|
|
RS-232信號 |
|
上位機RS-485的GND與上位機電源的GND是一樣的，RS-485一定要接地線。
上位機的GND 與下位機的GND 是隔離的。HUB8485G對外接的+5V電源要求電壓4.5~5.5V(功耗電流<100mA)。產品配套提供2個5V微型開關穩壓電源。
RS-485中繼器、RS-232/485超遠程驅動器
零延時RS-485中繼器為波士電子發明，是世界上體積最小的RS-485中繼器!
波士中繼器擁有專利:ZL02378840，仿冒必究！
波士獨有CAN232G、CAN485G光隔超遠程驅動器只需要二根線即可將RS-232或RS-485延長5000米！ 省去了用中繼器需要在野外供電的麻煩！
| 主要優點： |
·獨有零延時自動收發轉換技術！
·無須修改軟件！無須跳線設置速率！
·確保適合所有RS-232軟件！
|
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
說 明 |
特 性 |
|
波士RS-485集線器系列 |
| HUB4485G |
1路RS-485拖4口RS-485光隔集線器 |
隔離5V供電 |
| HUB8485G |
光隔RS-485/232轉8路RS-485集線轉換器(新！世界最小！) |
隔離5V供電 |
|
波士RS-485/422中繼器系列 |
| BS485A |
RS-485無源光電隔離器 |
無需供電！ |
| YG485A |

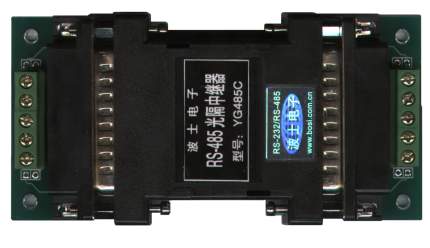

RS-485光隔中繼器（原YG485C） |
