產品描述
型號：Y485TC
波士 RS-485／RS-422 轉換中繼器
一 用途
波士 RS485／RS422 中繼器用于延長 RS485／RS422 的傳輸距離， 還可以用于增加RS485／422信號的驅動能力（帶負載能力）。Y485TC 為全雙工半雙工通用、Y485TA 為半雙工，都具有零延時智能收發轉換功能，無需控制信號。Y485TC 還可以實現 RS485（半雙工）與 RS422（全雙工）之間的相互轉換。
二 安裝及性能
在 RS485／422 通信線上串接一個中繼器，則可延長 1.2Km（9600bps 時）。在 RS485／422 通信線上串接一個中繼器能夠使 RS485／422 的帶負載能力增加一倍。Y485TC、Y485TA 支持最高通信速率為 115.2Kbps。 同時具有吸收1000W 浪涌電流的抗雷擊保護功能。 由于獨有內部零延時智能收發轉換技術，所以確保適合所有全雙工、半雙工通信軟件。
三 外形圖
Y485TC 的外形為 DB25／DB25 轉接盒大小，如圖。Y485TA 的外形一般為 DB9／DB9 轉接盒大小，如圖。
Y485TC 可以用作： RS485 中繼器（半雙工）、 RS422 中繼器（全雙工）、 RS485／RS422相互轉換器。
型號：EH485C型
波士 RS-485／RS-422 驅動增強器
一 用途
波士 EH485C 型 RS485／RS422 驅動增強器用于增強 RS485／RS422 口的驅動能力（帶負載能力）。EH485C 為全雙工半雙工通用、具有零延時智能收發轉換功能，無需控制信號。EH485C 還可以實現 RS485（半雙工）與 RS422（全雙工）之間的相互轉換。
二 安裝及性能
波士 EH485C 內含波士獨有的RS485／422驅動倍增技術（Double Drive）。在RS485／422通信線上串接一個 EH485C型RS485／RS422 驅動增強器，則可將RS485／422 原來的驅動能力增加兩倍。EH485C支持最高通信速率為 57.6Kbps，同時具有吸收1000W浪涌電流的抗雷擊保護功能。由于獨有內部零延時智能收發轉換技術，所以確保適合所有全雙工、半雙工通信軟件。
EH485C型RS485／RS422 驅動增強器與 RS485／422 中繼器的區別在于：中繼器僅僅是將原來的RS485／422 的驅動能力進行了重現，也就是說中繼器的輸出仍然是1倍的驅動能力，而波士EH485C 型 RS485／RS422 驅動增強器具有 RS485／422 中繼器的全部功能，而輸出是2 倍的驅動能力。比如原來的RS485／422口只能夠帶128個下位機，則通過EH485C 后的輸出口可以帶256個下位機。如果加上原來的RS485／422的本身的驅動能力（比如 128 個）則總共可達到 383 個。
RS-485中繼器、RS-232/485超遠程驅動器
零延時RS-485中繼器為波士電子發明，是世界上體積最小的RS-485中繼器!
波士中繼器擁有專利:ZL02378840，仿冒必究！
波士獨有CAN232G、CAN485G光隔超遠程驅動器只需要二根線即可將RS-232或RS-485延長5000米！ 省去了用中繼器需要在野外供電的麻煩！
| 主要優點： |
·獨有零延時自動收發轉換技術！
·無須修改軟件！無須跳線設置速率！
·確保適合所有RS-232軟件！
|
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
說 明 |
特 性 |
|
波士RS-485集線器系列 |
| HUB4485G |
1路RS-485拖4口RS-485光隔集線器 |
隔離5V供電 |
| HUB8485G |
光隔RS-485/232轉8路RS-485集線轉換器(新！世界最��！) |
隔離5V供電 |
|
波士RS-485/422中繼器系列 |
| BS485A |
RS-485無源光電隔離器 |
無需供電！ |
| YG485A |

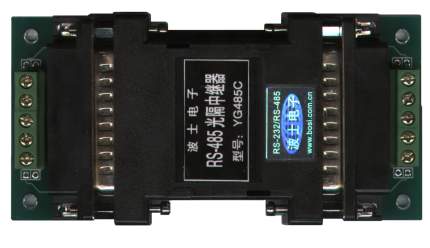

RS-485光隔中繼器（原YG485C） |
隔離5V供電 |
| YG485TA |
RS-485光隔中繼器 |
5V供電 |
| YG485HA |
RS-485高速光隔中繼器 |
隔離5V供電 |
| YG422C |
RS-422光隔中繼器 |
隔離5V供電 |
| YG422TC |
RS-422光隔中繼器 |
5V供電 |
| Y485TC |
RS-485/RS-422中繼器 |
5V供電 |
| EH485C |
RS-485/422驅動增強器（驅動增加2倍） |
5V供電 |
|
波士RS-232/485/422超遠程驅動器系列 |
| CAN232G |
RS-232光隔超遠程驅動器 |
5V供電 |
| CAN232 |
RS-232超遠程驅動器 |
5V供電 |
| CAN485G |
RS-485光隔超遠程驅動器 |
隔離5V供電 |
| CAN422G |
RS-422光隔超遠程驅動器 |
隔離5V供電 |
| YG—CAN |
CAN高速光隔中繼器(0-150Kbps) |
隔離5V供電 |
| CAN232B |
RS-232/CAN協議轉換器(支持CAN2.0、0-150Kbps) |
5V供電 |
