OPT-CANL

單模多模通用的、無需設置的

雙纖CAN/光纖轉換器




 一、用途
波仕電子的雙纖CAN/光纖轉換器是世界上唯一的同時支持單模和多模光纖傳輸?shù)碾p纖CAN/光纖轉換器。波仕電子的OPT-CANL可以將CAN信號轉換到到2根光纖進行雙向傳輸，而且無需設置。
波仕電子的OPT-CANL無需任何設置！確保適合所有CAN通信軟件!最高通信速率125Kbps。 波仕電子獨有的CAN速率自動適應技術保證無須設置速率、格式等，直接使用。

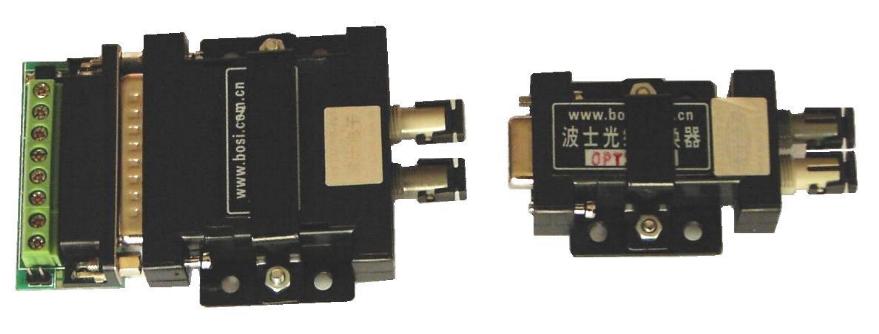

波仕電子的OPT-CANL是最新一代CAN光纖通信產品，直接從CAN轉換出2根光纖進行雙向遠程傳輸。OPT-CANL具有超小型的外形(74*23*47mm)、實現CAN的單光纖傳輸、無須修改已有的軟件、無須驅動程序。OPT-CANL成對使用。由于采用光纖作為通信傳輸介質，具有隔離高電壓、防電磁干擾、傳輸距離遠等優點。
本產品受以下中國專利保護：200730098650、200630307752，侵權必究！


二、硬件安裝
OPT-CANL雙纖CAN/光纖轉換器可以通過接線端子板或者電纜線接到CAN。OPT-CANL默認使用SC光纖接頭，可選光纖跳線轉換為FC、ST頭。OPT-CANL用2根光纖進行收發，必須兩個OPT-CANL成對使用。
波仕雙纖CAN/光纖轉換器使用時用2根單�；蛘叨嗄９饫w接雙方的光纖頭，注意收-發交叉。注意保持光纖轉換器的光纖座、光纖頭的清潔，如果不連接時請用相配套的橡皮塞子蓋住。 OPT-CANL的供電為5V直流，請使用產品配套帶的電源。供電電壓為直流5V±0.5V，產品功耗小于2W。電源插座的旁邊帶LED電源指示燈，當外插電源時燈會一直亮著。

OPT-CANL	雙纖/CAN口光纖轉換器	單模多模通用	雙纖、超小專利外形
OPT-CANL1	單纖/CAN口光纖轉換器	單模多模通用	單纖、超小專利外形

   波仕電子配套提供各種長度光纖以及ST、FC、SC接頭。
波仕OPT-CANL的CAN端是一個DB-9針座，注意CAN通信時建議要接地線（3腳）。



DB-9針端的引腳分配如下（帶接線端子）：

	1	2	3	（4）
CAN	+A(CANH)	-B(CANL)	GND	（+5V）


三、性能特點
OPT-CANL的光纖頭（SC頭）為單模/多模自動適應，波仕電子的OPT-CANL無需任何設置、這都是波仕電子獨有的技術。

光纖接口	SC（可轉ST、FC）		電氣 接口	CAN（DB-9針座）
傳輸介質	單模光纖或多模光纖			標準5V電源插座
適用光纖	9/125、50/125、62.5/125 um等		尺寸及重量	74*23*47mm 、80克
通信 方式	全雙工半雙工自適應		光纖傳輸 距離	40Km（單模光纖）
	全部版本的CAN協議以及其它協議			2Km（多模光纖）
光波長	發 1310 nm		工作溫度	—10~+50℃
	收1310nm		存儲溫度	—40~+70℃

* OPT-CANL的光纖傳輸距離最遠還可以達到80Km，但需要定做。

四、典型應用
典型應用1：在圖2中，設備1與設備2都配有CAN接口，通過兩臺OPT-CANL光纖轉換器配對可實現設備1與設備2之間的遠程光纖通信。

                       圖2  雙纖雙向通信
典型應用2：圖3為多臺CAN設備通過多對OPT-CANL進行光纖組網通信的典型應用。最遠兩端的設備以及中間的設備都為CAN口。將中間的兩個OPT-CANL的A-A相連、B-B相連、GND-GND相連，再一起接到設備2的CAN口上。這樣實現了多臺CAN設備的組網通信，多機通信方法同CAN電纜線組網。
