2路RS-232對1路RS-485/232智能共享器（型號：HUB2215Z）用于兩個RS-232上位機共同控制一個RS-485或RS-232下位機的通信連接。HUB2215Z使傳統的RS-232口實現二對一多機通信。HUB2215Z已經有2個上位機插座（DB-9針座和DB-9孔座）和1個下位機的插座（DB-9針頭，配接線端子），無需修改軟件、5V供電。HUB2215Z的RS-232串行口只有TXD（發送）、RXD（接收）、GND（信號地）三個信號。

HUB2215Z的兩個上位機DB-9針以及一個下位機DB-9針都可以直接外插波仕電子的各種轉換器構成RS-232/485/422共享器。這時HUB2215Z適用于兩臺上位機的RS-232/485/422口同時驅動一臺下位機的RS-232/485/422口。

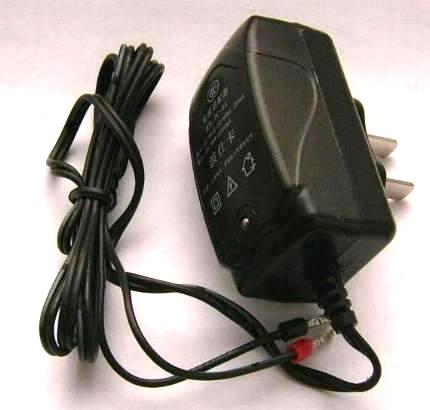

HUB2215Z的外型為DB-25（針）/ DB-9（針）轉接盒大小，其中DB-9針的RS-232的引腳分配同PC機的DB-9針座RS-232。HUB2215Z需要外接5V電源。HUB2215Z配套有帶兩個DB-9針頭和兩個DB-9孔頭的接線板（如圖），直接插在HUB2215Z的DB-25端上。

波士HUB2215Z智能RS-232集線器能夠識別兩個上位機RS-232的發送順序，避免同時發送導致的系統癱瘓。也就是說，即使兩個上位機正在同時發送，HUB2215Z會選取發送開始時間領先的上位機正確發送數據，而只有等到這一個上位機的數據發送完畢后，另外一個上位機才可以開始發送數據。HUB2215Z的具有雙向通信功能，當下位機發送時，兩個上位機同時接收到相同的數據，并不區分地址。

HUB2215Z的兩個上位機DB-9針以及一個下位機DB-9針都可以直接外插波仕電子的各種RS-232/RS-485/422轉換器構成通用的RS-232/RS-485/RS-422智能共享器。

                                                                 (續下頁)







附錄：

1、HUB2215Z的DB-25端引腳分配如下：







HUB2215Z的DB-25針端配套有帶兩個DB-9針頭和兩個DB-9孔頭以及電源端子的接線板（如圖）。這樣無論是0#上位機還是1#上位機都既有DB-9針的插座也有DB-9的插座。上排的DB-9針和DB-9孔都是1#上位機串口用的，DB-9針一般用于接設備的RS-232口（設備串口一般為DB-9孔），而DB-9針用于接PC機電腦的RS-232口。下排為0#上位機串口用。注意1#上位機雖然同時配有DB-9針和DB-9孔，但是只是用于不同的場合，不能夠同時即接1#的DB-9孔又接1#是DB-9針。0#的DB-9孔和DB-9針也不能同時使用。但是1#和0#可以同時使用，無論接DB-9針還是DB-9孔，否則就失去了共享的功能。



2、DB-9孔頭的RS-232口的引腳分配

    本產品外形為DB-9/DB-25轉接盒大小，其中DB-9（針頭）既可以直接作為標準的DB-9針RS-232口（同PC機的RS-232口），也可以通過配套的接線端子引出RS-232和RS-485（地線GND相同）。PC機RS-232串行口的9芯針座如下表格。通信對方的DB-9孔應該RXD、TXD交叉，GND直連。注意RS-485的信號參考地也是第5腳GND。
