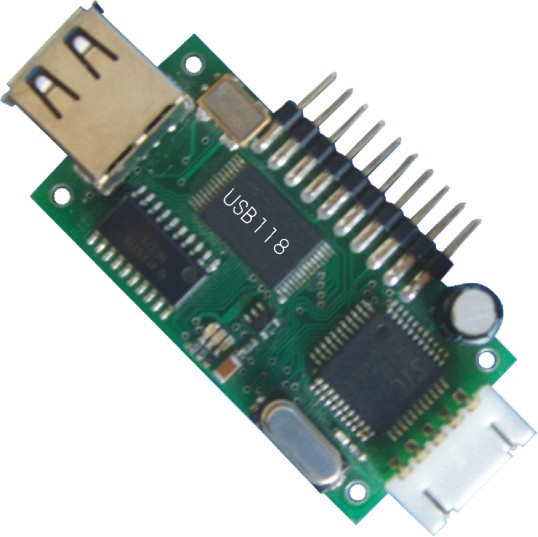

U盤讀寫模塊USB118在數據采集中的應用
我們知道，U盤就是一個通用的大容量存儲器。U盤已經徹底代替了軟盤，成為我們工作中的必需品。所以在很多產品中需要讀取或者保存數據，多數采用U盤的方式。單片機系統可以直接采用U 盤作為移動存儲器，并且方便與使用WINDOWS 操作系統的計算機交換數據。 而U盤讀寫模塊則廣泛的使用在桌上型儀表及便攜式儀表、電子醫療儀表、設備黑箱子、考勤機數據記錄、石油儀器儀表、紡織機械、水文監測、無紙打印機、數據采集等領域
目前電子設計中應用比較廣泛的陜西優博電子商行的USB118A方案、西安達泰電子的USB118AD方案。研發人員對這兩種方案各方面進行了比較：
創建文件和目錄、打開一個已經創建的文件和目錄、從文件中讀取指定長度和指定位置數據、寫數據到指定文件的指定地址、列舉目錄下的文件和目錄、刪除文件和目錄、查詢U盤容量等等命令完成一致。
USB118A方案
SL811是Cypress公司的USB Host芯片，大多數是基于美國Cypress公司的提供的開發套件源碼，大量用于學校畢業設計，學習場合，因為參考代碼中存在大量BUG，一般人員對USB協議不熟悉的話很難修正， USB118A模塊是以這個方案為基礎開發的成品，修正了大量原廠提供的代碼BUG。但是由于此方案是USB1.1標準，速率很低，另外對于1G以上U盤幾乎不識別，所以，從2008年該產品已經停產。
USB118AD方案
ARM+USB2.0的方案USB118AD模塊適合于工業產品，對于工業設備、儀器等批量產品用戶要選用是適合工業環境的穩定方案，USB118AD是高端用戶的首選方案。
|
序號 |
USB118AD方案 |
USB118A方案 |
|
|
|
|
|
1 |
通信協議完全一致，用戶的串口程序不用修改可以直接兼容 |
|
2 |
RS232串口，TTL電平
速率：9600/57600/115200
串口最高速率：115200bps |
RS232串口，TTL電平
速率：9600/19200/57600 |
|
3 |
SPI高速串口，并提供高速SPI接口的測試板及例程。
SPI讀寫速度大于1.5Mbps，150Kbyte/sec |
無 |
|
4 |
信號插座為6針，增加了RESET信號 |
信號插座為5針 |
|
5 |
外型尺寸: 長×寬×高=52×43×12mm |
外型尺寸: 長×寬×高=51×25×12mm |
|
6 |
可以識別大多數U盤，包括4G以上U盤，無分區的移動硬盤，部分數碼相機 |
可以識別256M以下U盤 |
|
7 |
USB2.0接口內核協議 |
USB1.1接口內核協議 |
