JD V錐形流量計實現個性化設計，也是一項非常重點的技術措施，使之對不同管徑的不同測量條件都能取得滿意的測量結果。
如何適應不同的測量條件，產品具體結構尺寸的合理搭配是關鍵。目前我公司對此已形成系列化產品設計規范，屆時可根據用戶測量條件（介質性質、工況條件、測量范圍等）與測量要求，進行有針對性的個性化設計，在宏觀相似一致的前提下，科學地調整節流件的幾何尺寸（不只是β值），從而得到滿意的測量結果。實踐表明，這樣做是成功的、必要的。
.png)

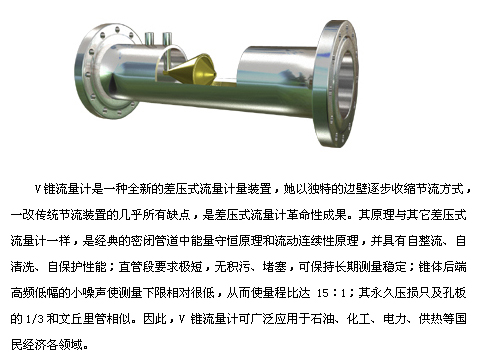

簡介：

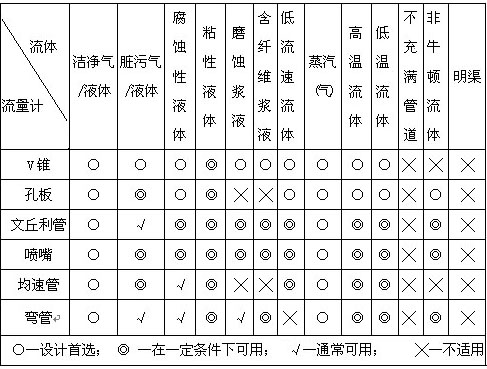

應用范圍

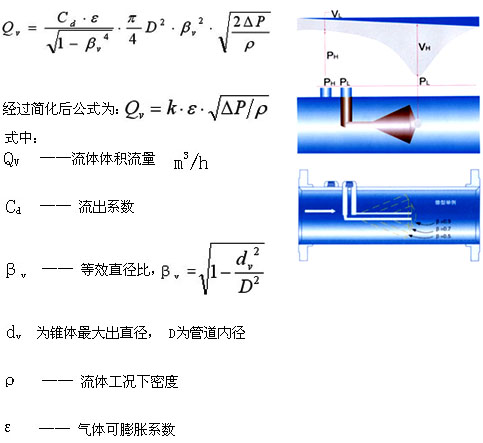

原理
選型：
產品選型
|
型 號 |
說 明 |
|
JDV |
V錐流量計 |
|
|
代號 |
口徑 |
|
|
15～3000 |
DN15～DN3000mm |
|
|
|
各部件材料材質 |
|
|
代碼 |
錐體 |
鋼管 |
法蘭 |
|
|
A |
SS304 |
20# |
20# |
|
|
B |
SS304 |
15CrMo |
15CrMo |
|
|
C |
SS304 |
SS304 |
20# |
|
|
D |
SS304 |
SS304 |
SS304 |
|
|
E |
SS316L |
SS304 |
SS304 |
|
|
G |
SS316L |
SS316L |
SS316L |
|
|
# |
其它材質 |
|
|
代號 |
介質 |
|
|
1 |
液體 |
|
|
2 |
氣體 |
|
|
3 |
蒸汽 |
|
|
4 |
高溫介質 |
|
|
代號 |
補償形式 |
|
|
N |
不帶壓力、溫度補償 |
|
|
Q |
帶壓力、溫度補償輸出 |
|
|
代號 |
連接形式 |
|
|
L |
螺紋連接（適用于小口徑） |
|
|
W |
法蘭連接 |
|
|
代號 |
壓力等級 |
|
|
0 |
0.25MPa |
|
|
1 |
0.6 MPa |
|
|
2 |
1.0 MPa |
|
|
3 |
1.6 MPa |
|
|
4 |
2.5 MPa |
|
|
5 |
4.0 MPa |
|
|
6 |
6.3 MPa |
