輪輻式稱重傳感器，各種量程的輪輻式稱重傳感器
Features 主要特點
適用于測量壓力.尤其適用于測量靜態或準靜態壓力.精度等級非常高
1、稱重傳感器 稱重傳感器的測試原理 稱重傳感器 稱重傳感器的測試流程如圖 1 所示.稱重傳感器的電壓輸出范圍為 0 ～30mV.檢測標準主要有:未受力的零點電壓 U0≤5mV;20min 前后輸 出 電 壓 變化 范圍和 受 力 過程 中最大 電 壓 和最 小電壓 變 化 不超 過 0.006mV,即 Uoe-U0≤0.006mV,Umax-Umin≤0.006mV;受力過程中輸出 電壓每間隔 5min 的變化不超過 0.003mV.整個測試過程中所有輸出 電壓符合以上測試標準,則說明傳感器精確度達到要求,性能良好;否 則,傳感器不能準確反映出所受壓力,線性誤差大,傳感器不合格。 2、稱重傳感器 稱重傳感器檢測數據分析 稱重傳感器 在傳統檢測中,通常使用高精度萬用表測量傳感器的輸出電壓,工作人 員讀表記錄數據.其最大缺點是每次只能讀取一支傳感器的數據,而且 每次切換測試機臺時,萬用表需要 3s 的穩定時間才能讀數,記錄數據 需要 1s 時間.導致結果產生很大的時間誤差,進而影響了合格品的判 定.例如當讀取 U5 時,1 號機臺讀取到的是 1 號傳感器 5min 時的精確 值 , 而 讀 到 32 號 機 臺 時 , 實 際 時 間 已 經 進 行 到 了 (3s+1s)×32 路 +5min=422s,也就是說 32 號機臺上的傳感器的 U5 并不是 5min 時的 電壓,而是 422s 的電壓.從第 1 路到第 32 路,產生了 122s 的時間誤差. 稱重傳感器自動檢測系統使用多路數據采集卡,可將每路輸出電壓的 平均讀取時間降低到幾秒鐘之內,解決了傳統檢測中的時間誤差問 題。 稱重傳感器靈敏度 S = 1mv / v 時：激勵電壓 V = 12V， 最大 秤量 Emax = 150kg，衡器最大秤量 Max = 150kg， 最大凈輸出信號為： 激勵電壓× 靈敏度×EMmaxax= 12v × 1v / v ×115500kkgg = 12mv 稱重 傳 感 器 靈 敏 度 S = 2mv / v 時 ： 激 勵 電 壓 V = 12V ， 最 大 秤 量 Emax = 300kg， 衡器最大秤量 Max = 150kg，最大凈輸出信號為：激 勵電壓× 靈敏度× MEmaxax= 12v × 2mv / v ×310500kkgg = 12mv 如果 這只靈敏度 S = 1mv / v 的稱重傳感器的最小靜載荷 Emin = 6kg， 當準 確 度 等 級 為 C3 級 ， 即 ， nLC = 3000 時 ， 有 檢 定 分 度 值 V = Emaxn-LCEmin = 1503k0g0-0 6kg = 0. 048kg 而如前所述臺秤的 檢定分度值 e = 0. 05kg。這樣，稱重傳感器的檢定分度值和衡器分度 值，在 S = 1mv / V 的前提下，基本是接近了。
量程 | Capacities
5kg, 7.5kg, 10kg, 15kg, 20kg, 25kg, 30kg, 45kg, 60kg, 100kg, 200kg, 500kg, 1000kg, 2000kg, 3000kg,5000kg,7000kg,10000kg,20000kg,500000kg,70000kg,100000kg
技術參數 | Specification
| Rated Output |
額定輸出 |
2.0mv/v±1% |
| Zero Balance |
零點平衡 |
±1% of rated output |
| Creep After 30 Minutes |
蠕變 |
±0.03% of rated output |
| Nonlinearity |
非線性 |
±0.03% of rated output |
| Hysteresis |
滯后 |
±0.03% of rated output |
| Repeatability |
重復性 |
±0.03% of rated output |
| Temp. effect on output |
靈敏度溫漂 |
≤0.002% of applied output/℃ |
| Temp. Effect on zero |
零點溫漂 |
≤0.002% of rated output/℃ |
| Safe temp. Range |
可用溫度范圍 |
-10℃ to+70℃ |
| Temp.Compensated |
溫度補償范圍 |
-10℃ to+40℃ |
| Safe Overload |
安全載荷 |
150% |
| Input Impedance |
輸入阻抗 |
387 Ω±20Ω |
| Output Impedance |
輸出阻抗 |
350 Ω±5Ω |
| Insulation Resistance |
絕緣阻抗 |
≥5000MΩ(50V DC) |
| Rated Excitation |
推薦激勵電壓 |
10V DC/AC |
| Cable Color Code |
導線顏色 |
Red(+E)Black(-E)Green(+S)White(-S) |
80噸量程的稱重傳感器，精度可以做到5kg，大量程，高精度↓

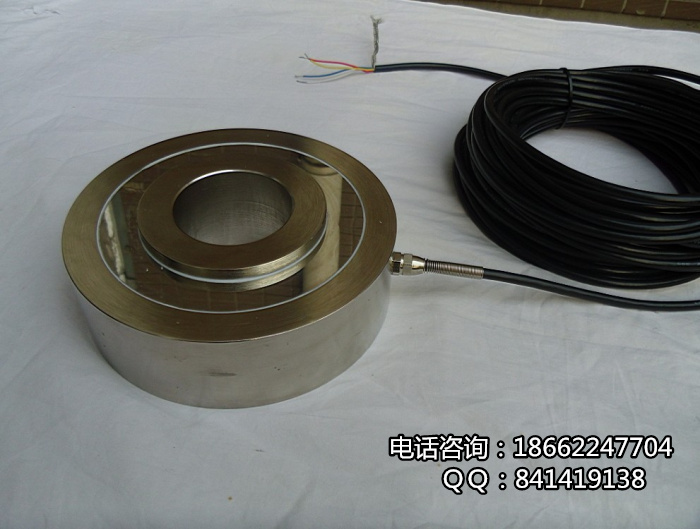

7噸量程的稱重傳感器，精度可以做到1kg，大量程，高精度↓

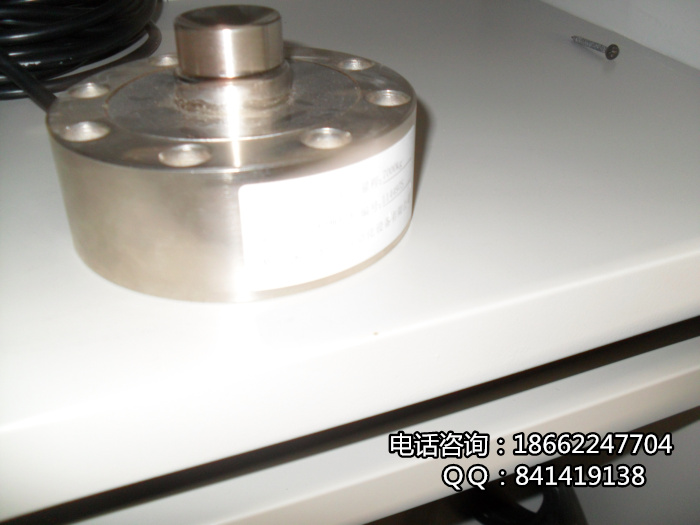

箔式稱重傳感器，全密封，高防護等級↓

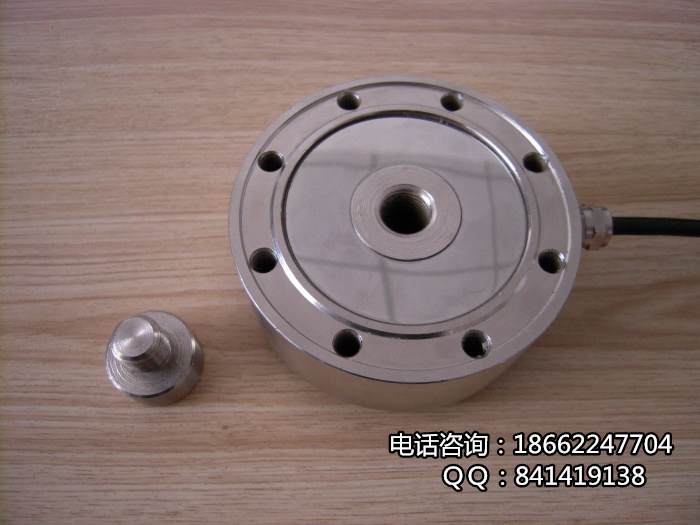

3噸量程的輪輻式稱重傳感器，帶壓頭↓

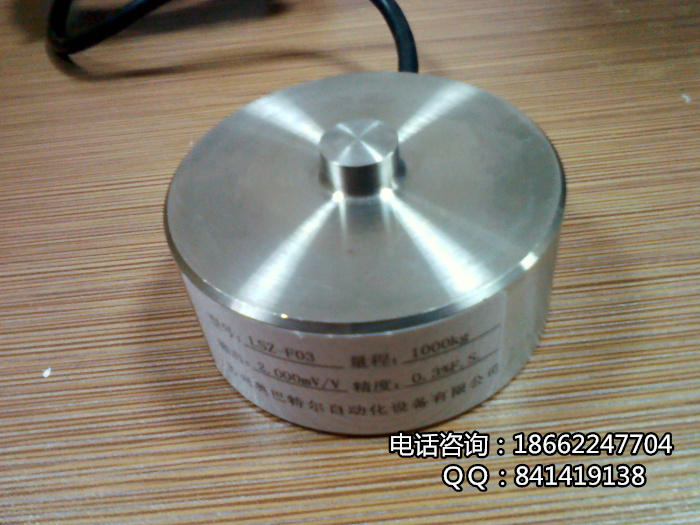

上下都是平臺的輪輻式稱重傳感器，抗偏載能力強↓

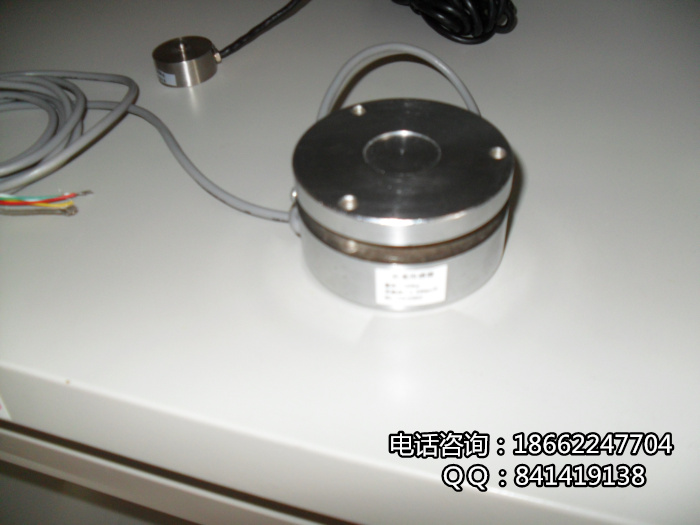

上下都是平臺的輪輻式稱重傳感器，抗偏載能力強↓

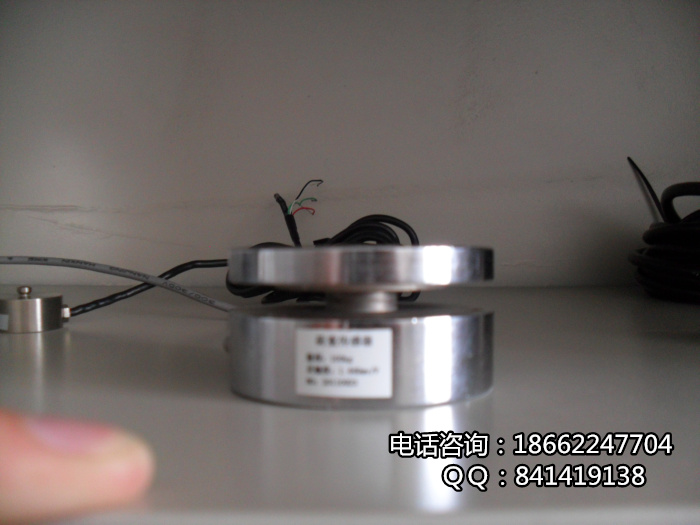

上下都是平臺的輪輻式稱重傳感器，高度低，性能強悍↓

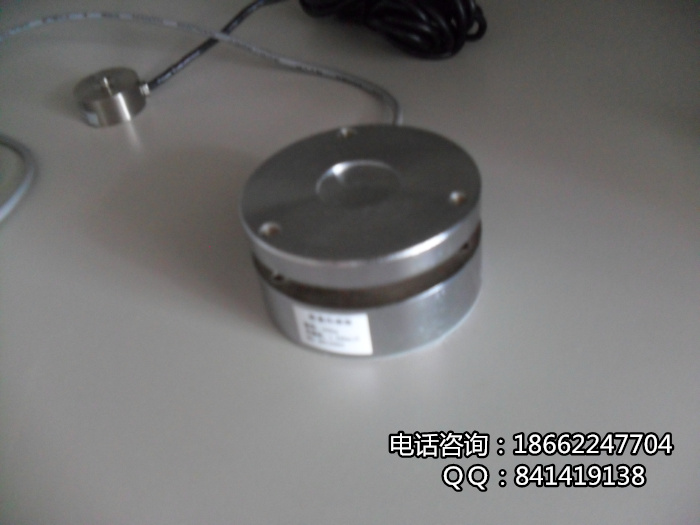

上下都是平臺的小量程微型輪輻式稱重傳感器，高度低，量程大↓

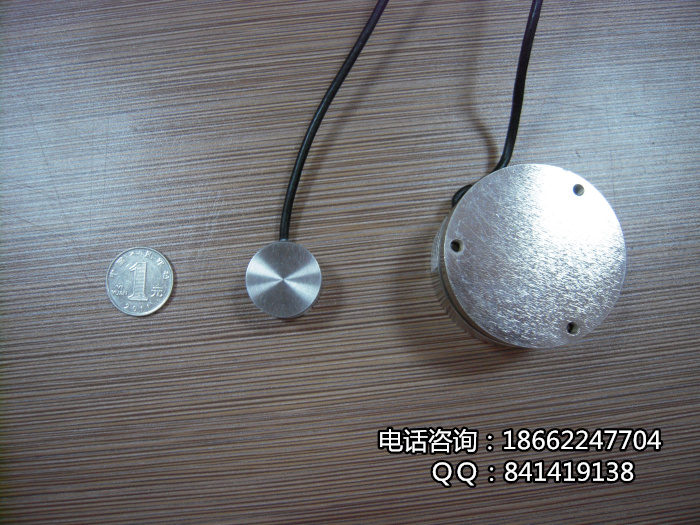

蘇州奧巴特爾自動化設備有限公司
蘇州市吳中區旺吳路44-46號
聯系人：吳經理
電話：0512-88188017
傳真：0512-87772335
手機：18662247704
郵箱：szobte@163.com
QQ：841419138
OBTE傳感器保留更改產品設計、規格、參數的權利及資料信息的最終解釋權，且對所有出廠產品予以一年的質保期（包換包退）。欲了解更多關于OBTE產品的信息，請致電奧巴特爾有限公司，索取更多詳細的技術資料。
