● 性能指標
(參考條件：無遷移狀態，硅油灌充液，316L隔離膜片)
輸出信號： 二線制
負載特性： (見右圖）
● 精 度：
線性輸出：±0.075~±0.1%（對量程比為1：1），包括線性、變差、重復性的綜合誤差。
開方輸出：在輸出壓力為4 -100%時為±（0.2%的標準定量程＋ 0.05的上限）。
● 穩 定 性： 對于DP量程代號3、4、5，為最高量程的±0.2%，對 于其他的量程代號，為最高量程的±0.25%。
● 濕度：0-100%相對濕度
● 啟動時間：在最小阻尼時，最多20秒鐘。
● 容積吸取量：小于0.16cm3。
● 阻 尼： 電氣阻尼為0～32秒。
此外，敏感元件還有0.2秒的恒定阻尼時間
● 靜壓影響（DP變送器）
零點誤差： 對于14MPa為最高量程的±0.25%,對于量程代號3為最高量程的±0.5%，通過零點調整可以得到校正。
量程誤差：每6MPa可校正到輸入±25%,或對于量程代號3,為±0.5％。這種誤差在安裝前可以調校消除。
● 靜壓影響（HP變送器）
零點誤差：對于32MPa為最高量程的±1.0%。通過零點調整可以得到校正。
● 溫度影響
·在最大量程零點誤差：每56℃為量程的±0.5%�？偟挠绊懓砍毯土泓c誤差：每56℃為量程±1.0%。對于量程范圍編號3,影響量加倍。
·在最小量程零點誤差：每56℃為量程的±3%�？偟挠绊懓砍毯土泓c誤差：每56℃為量程±3.5%。對于量程范圍編號3，影響量加倍。
● 振動影響：頻率0～200Hz,任意方向上每個g為±0.05%上限值。
● 電源影響：小于標定量程0.005%/V。
● 安裝位置影響：零點漂移不大于(0.25kPa),此誤差可通過校正消除,對量程無影響。
● 電磁場干擾／射頻干擾影響:按照SAMA PMC33.1,從20～1000MHz進行試驗，場強可高至30V/M
●結構規格
注：材料適用性請參考10頁附件及材質代碼。
接觸介質的材料：
隔離膜片：316L不銹鋼，哈氏合金。
排氣/排液閥：316L不銹鋼，哈氏合金或蒙乃爾合金。
工藝法蘭和連接頭：316不銹鋼，哈氏合金或蒙乃爾合金。
接觸介質的o形環：氟橡膠、丁晴橡膠。（可選）
灌充液：硅油 螺拴：碳鋼鍍鎘
電子線路外殼：低銅鋁
o形密封圈：丁晴橡膠、氟橡膠。（可選）
涂漆：聚氨脂。
工藝連接件：對于范圍代號3、4、5的變送器，其兩支法蘭的中心連接孔距為54mm，孔上為NPT1/4-18;對于范圍代號為6、7的變送器則為56mm和NPT1/4-18.對于范圍代號為8的變送器則為57.2mm和NPT1/4-18。對于范圍3、4、5的變送器，其兩支連接頭上引壓孔為NPT1/4-14,法蘭連接頭可翻轉分別給出50.8mm中心距，54mm，或57.2mm。
電氣連接件：具備現場在線測試端子。
重 量：不包括選用件，AP、DP、GP和HP型重2.4公斤。
●使用條件
總體防護性能符合：IP67（相關參數）
●電源電壓：
12～45VDC本安防爆型產品須由相應的安全柵供電（標準為24VDC，無負載可工作于12VDC,大液晶表頭不低于16VDC）
●產品使用環境
使用溫度：－20～＋80℃ 儲藏溫度：－40～＋104℃
濕 度：0～90％
防爆型產品使用環境條件：
溫度：－20～＋40℃ 相對濕度：5～95％
大氣壓力：86～106KPa
本安型產外配安全柵參數：
Uo≤28r DC、Io≤30mA、Po≤0.84

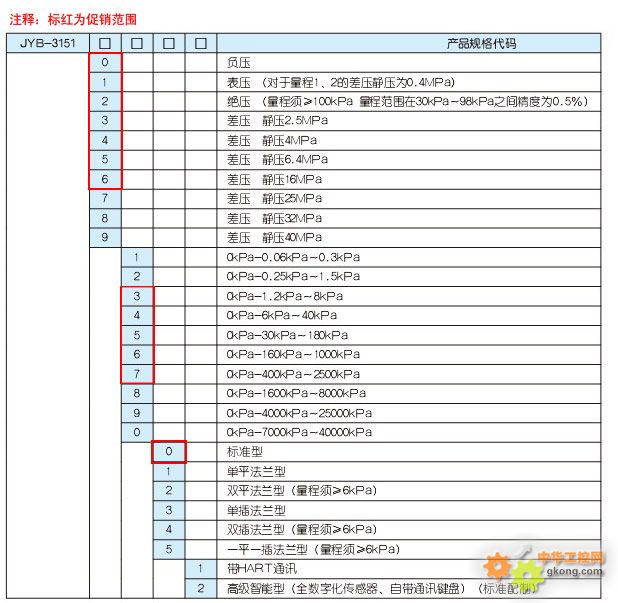

規格選型
|
