波仕2×2路全信號RS-232交換機評測
擅長于RS-232/RS-485串口通信的波仕電子總不乏驚世之作。在串口交換機方面，波仕曾經借鑒了以太網交換機的概念研發出業界首款4×4路RS-485交換機SWT4485G，開創了RS-485組網的新方式。SWT4485G一直保持著業界最小RS-485交換機的記錄。由于RS-485可以組網而RS-232卻不能夠，而且RS-232的全部9個信號不僅有收發信號還包括握手信號等，所以RS-232的交換機原理完全不一樣。RS-232交換機不僅要實現多路RS-232的組網，包括上位機和下位機，而且還要實現2個上位機與2個下位機之間的交換功能。波仕電子也推出過品種繁多的RS-232擴展器和RS-232共享器，但是卻沒有能夠?qū)崿F(xiàn)多路RS-232與多路RS-232的交換連接的產品�，F(xiàn)在波仕電子創造性的推出了業界首款RS-232交換機。就像以太網交換機可以代替以太網集線器HUB一樣，RS-232的交換機也可以代替RS-232擴展器和共享器。現在要介紹的這款新推出的2×2口RS-232交換機讓我們震撼：居然只有DB-9/DB-9轉接頭一樣大！并且?guī)S-232全部信號和無需供電！到了RS-232交換機的階段，波仕運用RS-232竊電技術與超高密度集成電路工藝達到了完美的結合�，F(xiàn)在我們拿到的這款SWT2232可以看成是RS-232擴展器與共享器的集成，它不僅是一個完整的1擴2路RS-232的擴展器,而且還是一個2路RS-232轉1路RS-232的共享器，這樣才稱得上是一個真正的交換機。SWT2232采用超高密度集成電路工藝使體積大為減小，代表了當今業界的最高技術水準。
我們可以看看SWT2232的真本事，該機擁有波仕RS-232竊電技術以及零延時自動切換核心技術、內含2個上位機全信號RS-232接口芯片、2個下位機全信號RS-232接口芯片、每路都支持最高115.2Kbps的通信速率。

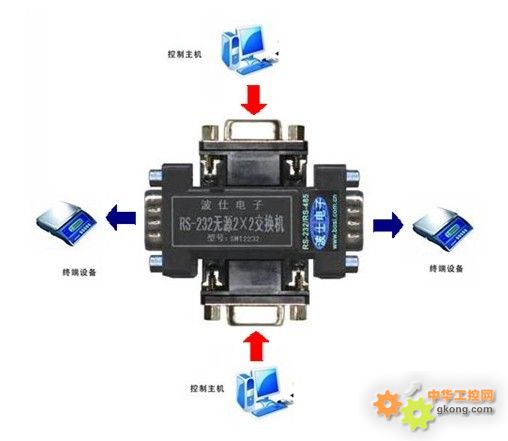

SWT2232既可以作為RS-232 一拖二擴展器，也可以作為2拖1口RS-232共享器，或用于2路RS-232 帶2路RS-232組成交叉星形網。SWT2232的各個RS-232口都可以外接波仕的RS-232/RS-485轉換器使得功能大大增強，比如在下位機轉為RS-485后負載能力可以達到2×256個RS-485節點。波仕獨有的智能抑制技術還保證2個上位機之間不會相互通信，從而避免通信混亂！SWT2232還可以接波仕電子的RS-232光電隔離器實現RS-232隔離交換機的功能。
在RS-232通信中使用SWT2232的好處是，當每邊的2個RS-232口中有一個RS-232出現故障時，剩下的正常RS-232口仍然可以與另外一邊的RS-232口通信。使用SWT2232組網后，保證某一個節點損壞后不影響其它節點的正常通信，無論是上位機一邊還是下位機一邊！

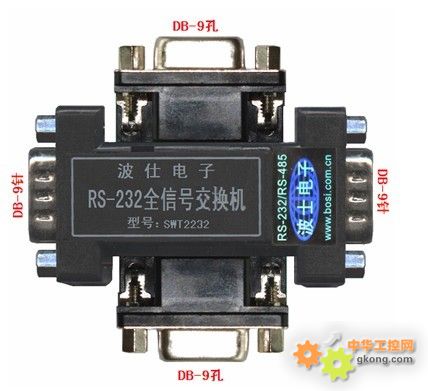

SWT2232的DB-9針RS-232口與計算機的DB-9針RS-232口的引腳分配是完全一樣的，具有RS-232的全部信號。SWT2232的DB-9孔R(shí)S-232口可以直接插計算機的DB-9針RS-232口，所以全部信號都是一一對應的。
