1 概述
APMD5XX系列網絡電力儀表，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的一種智能儀表，它采用高亮度TFT-LCD彩屏顯示，通過面板按鍵來實現儀表操作和參數設置，集成了全部電力參數的測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率、頻率、功率因數)、全面的電能計量和考核管理(如四象限電能計量和分時電能統計等)、多種電力質量分析參數(THDu、THDi、2-31次電壓電流諧波、電壓波峰系數、電話波形因子、電流K系數、電壓電流矢量分析、電壓電流不平衡度分析等)。同時它具有多種外圍接口功能可供用戶選擇：帶有RS485通訊接口，采用MODBUS-RTU協議可滿足通訊聯網管理的需要;帶開關量輸入和繼電器輸出可實現斷路器開關的“遙信”和“遙控”的功能，非常適合于實時電力監控系統。還可選配大容量的SD卡用于保存各種故障信息和多達200條的SOE事件記錄等。
2 特點
Ø 可直接從電壓、電流互感器接入信號，并可任意設置PT/CT變比;
Ø 四象限電能計量、復費率電能統計、最大需量統計;
Ø 4.7''大屏幕TFT-LCD彩屏顯示480X272 16位色;
Ø 可配置SD卡記錄各種故障信息和多達200條的SOE事件記錄;
Ø 配置Modbus/485通訊，可接入SCADA、PLC系統中，可與業界多種軟件通訊(Intouch、Fix、組態王等);
Ø 帶開關量輸入輸出，實現遙信和遙控功能;
Ø 可實現過壓、欠壓、過流、不平衡等報警功能，帶有兩路報警繼電器輸出;
Ø 可選配以太網、Profibus等各種通訊接口;
3 應用
APMD5XX系列網絡電力儀表的應用領域廣泛，便于系統組網，特別是在對電力品質、電力安全有較高需求的場合，該產品適用于如下領域，并且已有眾多成功應用案例。
Ø 能源管理系統
Ø 變電站自動化
Ø 配電網自動化
Ø 小區電力監控
Ø 工業自動化
Ø 智能建筑
Ø 智能型配電盤、開關柜

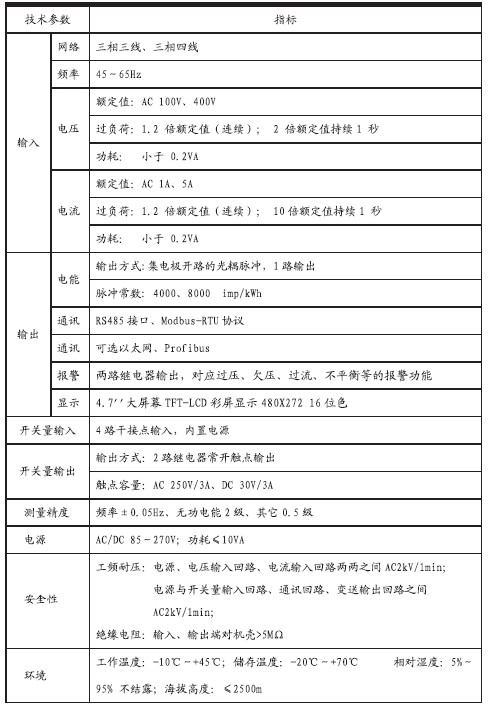

4 技術參數
5 安裝接線說明

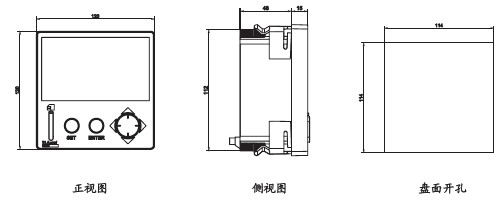

5.1 外形及安裝尺寸(開孔114×114)

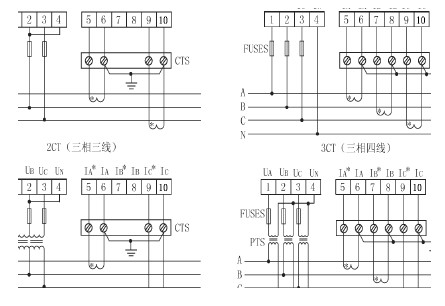

5.2 接線方式
5.2.1 儀表下排端子接線方法
Ø 下排端子：“5，6，7，8，9，10”為電流輸入信號端子號;“1，2，3，4”為電壓輸入信號的端子號。
5.3 通訊接線
儀表提供異步半雙工RS485通訊接口，采用MODBUS-RTU協議，各種數據信息均可在通訊線路上傳送。一般在一條線路上可以同時連接不超過32個網絡電力儀表，每個網絡電力儀表均可設定其通訊地址(Addr)和通訊速率。通訊連接建議使用屏蔽雙絞線，線徑不小于0.5mm2 ，分別接A、B。布線時應使通訊線遠離強電電纜或其他強電場環境。建議最末端儀表的A、B之間加匹配電阻，阻值范圍為120Ω～10kΩ。
