不同PLC間Ethernet網關

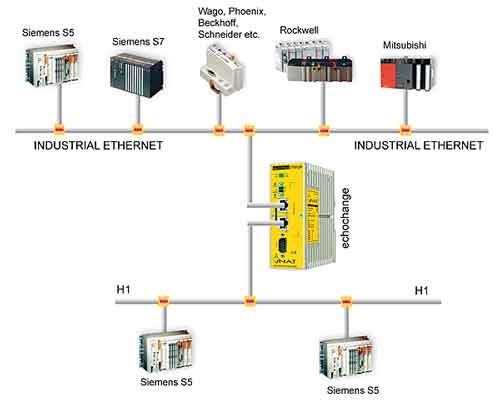

當今，以太網越來越多的被應用到工業領域。目前基于以太網的協議有：ISO(H1)、ISO on TCP(RFC1006)、Modbus on TCP、EtherNet/IP和AB Ethernet。盡管這些協議基本相似并且差別不大，但不同協議之間的通信卻并不那么簡單。Echochange 提供了解決方案：在原來不兼容的協議之間建立聯系，可以對本地和遠程的設備進行配置并且支持多達30個活動連接，同時配置軟件還提供了綜合診斷功能。
功能
-
連接不同的PLC
-
Siemens Simatic S7, S5
-
Rockwell ControlLogix, CompactLogix, PLC-5, SLC-500
-
Modbus TCP (Wago, Beckhoff, Phoenix, Schneider)
-
Mitsubishi (Melsec-Q)
-
支持的工業以太網協議
-
TCP/IP, RFC1006 (ISO on TCP), ISO (H1)
-
EtherNet/IP
-
AB Ethernet, S5, S7, CLX, SLC
-
Send /Receive (Raw Data / Socket)
-
TCP/IP with PLC Header
-
Modbus on TCP
-
Melsec-Q, DLMS, DCU
-
通過特定地參數設置連接相互獨立地以太網網絡
-
將標準TCP/IP的PC連接到工業以太網
-
ISO (H1)的遠程維護
-
相互獨立網絡間的網關
-
不同類型網絡間的轉換器
-
PLC數據雙向?qū)ΨQ地發送和讀寫
-
2×TP(RJ45), 10/100MBit/s
可連接的PLC
-
S7/S5 <-> Modbus
-
S7/S5 <-> Rockwell CLX (Server)
-
S7/S5 <-> Rockwell SLC/PLC5
-
S7/S5 <-> Melsec-Q (Server)
-
S7/S5 <-> Raw
-
Modbus <-> Rockwell CLX (Server)
-
Modbus <-> Rockwell SLC/PLC5
-
Modbus <-> Melsec-Q (Server)
-
Modbus <-> S7/S5
-
Modbus <-> Raw
-
Raw <-> All
訂貨號:
GPL-YY-14-2101: Echochange, Maximum 10 connections
Connectors: 2×Ethernet
(原訂貨號: 200-6000-01)
LRL-YY-14-2001: Upgrade Echochange to Max. 30 connections
|
