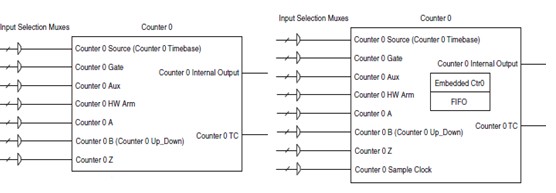

圖4 M系列Counter(左)與X系列Counter芯片對比



    過去定時和觸發功能往往需要板卡上的Counter或外部信號路由來實現，而使用NI STC3技術可以給模擬I/O，數字I/O，計數器I/O通道分別提供不同的采樣時鐘和觸發信號。M系列產品只有Counter可以實現硬件定時觸發，所以當需要重觸發采集時我們通常需要使用一個Counter重復生成有限脈沖序列，而將這個脈沖序列作為AI的時鐘源，控制AI進行采集（通過軟件重復創建和結束任務來進行重采樣速度慢，容易造成觸發信號丟失）。而X系列產品使用NI STC3技術，AI通道可以直接設置而獨立地進行重觸發進行采樣，不再依賴Counter。X系列產品還可以直接對DIO口設置采樣時鐘來進行數字波形的采集和生成，這在M系列卡中也是需要通過Counter的配合來完成的。

    X系列Counter的板載FIFO從原來的每路1個樣本增加到127個，可進行很多帶緩沖的脈沖輸出或測量，這是M系列卡所無法實現的。帶緩沖的Counter輸出使用戶可以將需要輸出的多個脈沖周期提前寫入到緩沖區中，這樣可以生成多頻率方波疊加的復雜脈沖波形。這些信息包括各周期中脈沖的脈寬，延遲時間，頻率，占空比等，決定了各脈沖高低狀態各需要多少個內部或外部時基表示。

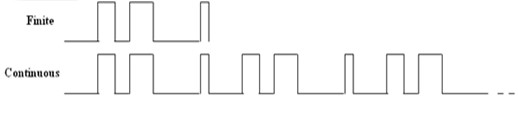

    可以通過兩種方法輸出脈沖序列，隱式定時和使用采樣時鐘。使用隱式定時時，緩沖區中的脈沖將會自動依次向外發出，用戶可以自定義向外一次或連續不斷地輸出緩沖區中的脈沖（圖5）。M系列數據采集卡通常采用這種方式生成脈沖。

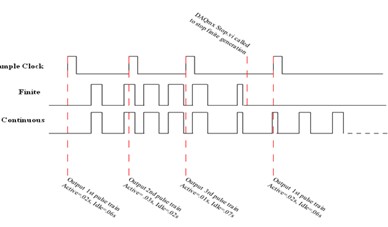

    X系列產品還支持設置采樣時鐘的方式生成脈沖。這種方式需要設置一個時鐘源，當一個時鐘到來時連續不斷地輸出緩沖區的一個脈沖，直到下一個采樣時鐘邊沿的到來，接著Counter不斷輸出緩沖區第二個脈沖，這樣循環下去，一次或多次重復地輸出緩沖區中脈沖（圖6）。



圖6 設置采樣時鐘生成脈沖

    M系列產品進行帶緩沖的Counter測量時會根據需要選擇隱式定時或設置采樣時鐘定時的方式。如果是一個帶緩沖的邊沿計數，可以支持設置采樣時鐘控制Counter的Gate信號將數據讀取到緩沖區中。而如果要測量脈沖的周期或頻率信息，則需要使用隱式定時的方式。用戶通過選擇通知NI DAQmx驅動設置隱式定時，測量的頻率或周期值將在輸入信號每一個周期結束后鎖存到緩沖區中。

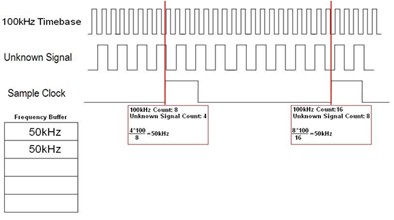

    NI STC3的技術也提升了帶緩沖Counter測量的性能。在測量脈沖周期或頻率時除了可使用隱式定時方式，也支持設置采樣時鐘。設置采樣時鐘定時方式測量周期或頻率實際上引用了一個內部時基對未知的測量信號進行比較。當一個采樣時鐘信號到來時，會計算出和前一個采樣時鐘信號之間內部時基產生了多少個上升沿，由于引用的內部時基頻率已知，實際上可以精確計算出這兩個采樣時鐘信號之間的時間，再除以這段時間未知信號的周期數就是信號的平均頻率。這些計算的過程是芯片自動進行的，測得的頻率或周期值直接寫入到緩沖區中。引用的內部時基是板卡上內部晶振自動分頻得到的，但是采樣時鐘必須由用戶進行設置。
