3 LEM傳感器的特點和選型

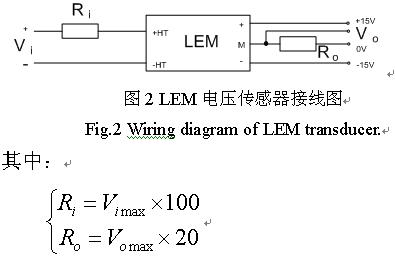

LEM傳感器具有精度高、實時特性好等特點，廣泛應用于儲能系統、發電系統、輸配電系統、電力機車等多個領域。LEM傳感器品種齊全，不同類型的傳感器具有不同的應用范圍。在有源電力濾波器的應用中，LEM需要選擇交流電流傳感器，為了檢測出負載電流的瞬時值，并且具有高度的實時性，需要選擇實時跟蹤輸出型電流互感器。根據負載電流的范圍，本文選用HSX 20系列電流傳感器，其測量范圍可以達到20A，隔離電壓高達2500V，采用單5V供電，響應時間小于5uS，并且具有尺寸小、測量范圍寬、抗干擾能力強等特點。LEM3需要檢測出APF輸出電流的瞬時值，LEM5需要檢測出直流側電流的瞬時值，用以判別是否有過流現象，因此，LEM3和LEM可以選用與LEM1相同規格的傳感器。LEM2和LEM4用來檢測電壓信號，須選用LEM電壓傳感器。在APF的控制中，需要用到電網電壓的瞬時值，因此LEM2需要檢測出電網電壓的瞬時值。同樣，LEM4需要檢測出直流側電容電壓的瞬時值，以便對直流側電容電壓進行穩壓控制。根據實際電壓等級，LEM2和LEM4可以選用LV100系列的LEM電壓傳感器，檢測電壓范圍為100V至2500V，其檢測誤差小于0.7%，響應時間在20至100uS之間，具有精度非常高、線性度好、溫漂小、響應時間短、帶寬寬、抗干擾能力強等特點。其接線如圖2所示
 為檢測電路的最大電壓，  為A/D采樣前置電路所能忍受的最大電壓。
4 試驗結果

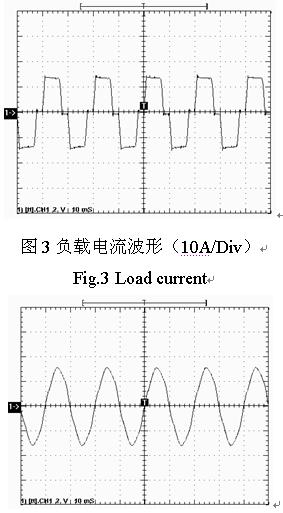

通過APF對三相全橋整流負載產生的諧波電流進行補償[6]，采用示波器對電源電流、負載電流和APF輸出電流進行檢測，其檢測結果如圖3、圖4和圖5所示，可知，APF取得了很好的諧波抑制效果。
圖4 電源電流波形（10A/Div）
Fig.4 Source current
圖5 APF輸出電流波形（5A/Div）
Fig.5 Output current of APF
5 結論
在APF的實際應用中，檢測精度和響應速度非常重要，直接影響到APF的諧波抑制效果。LEM傳感器具有檢測精度高、響應速度快、抗干擾能力強等特點，保證了APF取得很好的諧波抑制效果。
[參考文獻]
[1] 王兆安，楊君，劉進軍. 諧波抑制和無功功率補償. 北京：機械工業出版社，1998.
[2] 呂潤餘. 電力系統高次諧波[M]. 北京：中國電力出版社，1999.
[3] 涂春鳴. 新型諧振阻抗型混合有源濾波器RITHAF研究. 中南大學博士學位論文, 2003.
[4] 付青，羅安，劉宇. 一種瞬時功率理論諧波檢測的低通濾波器設計新方法. 湖南科技大學學報，2005年第1期.
[5] 付青，羅安，王莉娜. 基于自適應神經網絡的混合有源電力濾波器復合控制，中國電機工程學報，2005年第14期.
[6] 唐 欣,羅 安,譚甜源有源電力濾波器的比例遞推積分控制. 控制理論與應用，2004年第4期.
|
|
