3.1 LEM式電流傳感器
本傳感器適用于對交流、直流和脈動電流的隔離精確測量
3.1.1主要技術參數：
|
測量范圍 |
0~±1500A |
|
測量輸出 |
4mA~20mA |
|
準確度 |
±1% 0≤Ip≤1200A
±4% 1200＜Ip≤1500A |
|
非線性度 |
±1% 0≤Ip≤1200A |
|
零點偏移 |
≤±50mV(+25℃) |
|
電源電壓 |
+24×(1±10%)V |
|
響應時間 |
≤10us |
|
耐壓 |
一次側回路對二次側回路之間：6kVrms/50Hz/1min |
|
負載電阻 |
≤250Ω |
|
工作溫度 |
-25ºC~+70ºC |
|
儲存溫度 |
-40ºC~+85ºC |
|
重量 |
800g |

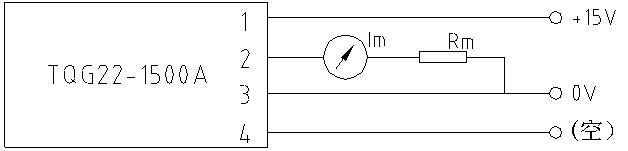

3.1.2、連接方式
3.2 SCM式傳感器
3.2.1 NCA3-10A電流傳感器
3.2.1.1技術參數
|
測量范圍 |
0~+10A（外接10A/75mV分流器） |
|
測量輸出 |
+4mA~+20mA |
|
準確度 |
±1% |
|
非線性度 |
±0.1% |
|
電源電壓 |
+24×(1±10%)V |
|
響應時間 |
≤10us |
|
耐壓 |
一次側回路對二次側回路之間：1kVrms/50Hz/1min |
|
二次側電流損耗 |
60mA+輸出測量電流 |
|
負載電阻 |
≤250Ω |
|
工作溫度 |
-25℃~+70℃ |
|
儲存溫度 |
-40℃~+85℃ |
|
重量 |
150g |

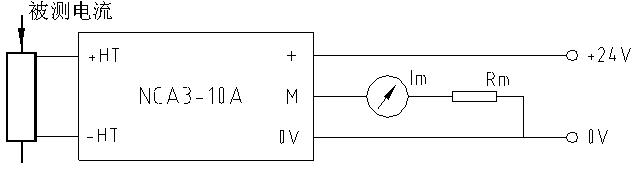

3.2.1.2連接方式：
 3.2.2 NCV4-1000V電流傳感器3.2.2.1技術參數：
|
測量范圍 |
0~+1000V |
|
過載能力 |
+1500V——3min/h |
|
測量輸出 |
+4mA~+20mA |
|
準確度 |
±1% |
|
非線性度 |
±0.1% (+25℃) |
|
零點偏移電流 |
4mA±0.02mA (+25℃) |
|
零點溫度漂移 |
±0.04mA (-25℃~+70℃) |
|
電源電壓 |
+24×(1±10%)V |
|
響應時間 |
≤10us |
|
耐壓 |
一次側回路對二次側回路之間：直流1.5kV/1min |
|
二次側電流損耗 |
60mA+輸出測量電流 |
|
負載電阻 |
≤250Ω |
|
工作溫度 |
-25℃~+70℃ |
|
儲存溫度 |
-40℃~+85℃ |
|
重量 |
100g |
3.2.2.2連接方式
4 結束語
經過多年的運用,機車用電流和電壓傳感器的可靠性和準確度上都能滿足機車的需要。隨著交流傳動內燃機車的迅速發展, 檢測交流電流和電壓傳感器將得到迅速發展。
參考文獻
[1]曲波. 工業常用傳感器選型指南[M].北京：清華大學出版社，2002
[2]資陽機車公司.DF8B機車檢修手冊[M]
作者簡介
王軍（1977- ），男，四川省資中縣人，2001年畢業于重慶工學院應用電子技術專業，助理工程師，從事機車控制系統設計工作。
電話：0832-6282686或13982960707
|
