90o ，但是負載變化對電流內環的開環增益影響很大。
電流環一般采用 P 調節，我們?nèi)≌{(diào)節比例系數 Kip =2 。則電流環閉環 Bode 圖見圖 5 。 從圖 5 可以看出，電感電流采用 P 調節后，負載參數對內環增益特性的影響減小。內環帶寬增大，呈現出更好的低通濾波器性質，在低頻段的相位誤差非常小。

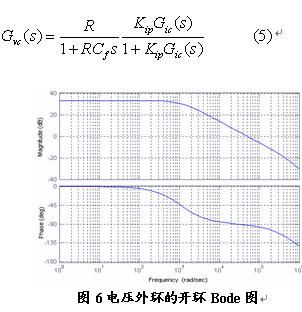

從電流環的傳遞函數可以得出系統外環開環傳遞函數如下， Bode 圖見圖 6。
從上圖可以看出，系統的相位裕量為 87.5o 。轉折頻率為 7.9k 。為了減小輸出電壓和參考電壓之間的靜態誤差，采用 PI 調節是一種比較好的方法。 PI 調節環采用如下參數：

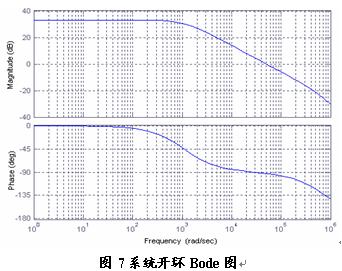

外環采用 PI 調節后的系統開環 Bode 圖見圖 7 ，從圖中可以看出：系統在低頻段 50Hz 處有 50dB 的增益，增益變大，說明系統的跟蹤性能變好，相位裕量為 84o ，說明系統的有良好的動態性能。這個結論與后面的實驗結果是一致的。
4 實驗結果
為了驗證上述理論的正確性，我們采用全橋變換拓?fù)�，試�?yàn)參數與仿真參數一致。其中逆變開關管采用 IGBT ： G4PC50UD ，圖 8 －圖 12 是相關試驗波形。電壓反饋采樣用 LEM 公司的 LV28-P ，電感電流采用 LEM 公司的 LA58-P 。 LV28-P 具有出色的精度，良好的線性度，低溫漂，最佳的反應時間，寬頻帶，無插入損壞，抗干擾能力強的優點。 LA58-P 具有精度高，線性度好，過流能力強和隔離性好的特點。

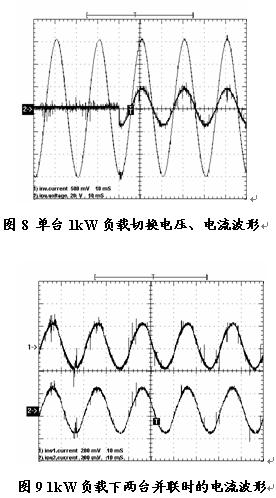

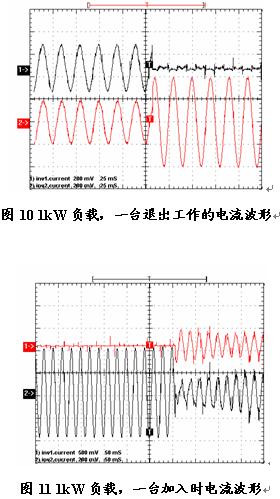

圖 8 是單臺工作時，突加 1kW 負載，輸出電壓和電流波形，從圖中可以看出，輸出電壓幾乎沒有變化，說明系統具有良好的動態特性。圖 9 是 1kW 負載下，兩臺并聯時的電流波形，從圖中可以看出，電流波形無論相位還是幅值都非常一致，說明均流效果良好。圖 10 為 1kW 負載下，一臺突然退出時的電流波形；圖 11 為 1kW 負載下，一臺突然加入時的電流波形；圖 12 為兩臺并聯時，突加 1kW 負載時的輸出電壓和其中一臺的電流波形。從實驗結果可以看出，系統并聯下的動態性能、均流效果較好。與前面的理論分析是一致的。
5 結論
本文從簡單、實用的角度，提出了一種共電壓外環的主從并聯方案并用相關實驗進了驗證。從圖1 以可以看出，在主模塊和從模塊中加入開關S1 、S2 就可以實現主從模塊的切換，構成一種循環分布式逆變電源并聯系統。
共電壓外環主從并聯方案具有控制簡單、實現方便、可靠性高、均流效果好的優點，但是不能否認的是這種方案電流環的增益很小，因此母線對均流效果有很大影響； 主從之間通過模擬信號相連，對 EMI 相當敏感等缺點。
參考文獻
[1] Analysis and design of a multiple feedback loop control strategy for single-phase voltage-source UPS inverters Abdel-Rahim, N.M.; Quaicoe, J.E.; Power Electronics, IEEE Transactions on , Volume: 11 , Issue: 4 , July 1996 Pages:532 - 541
[2] Combination voltage-controlled and current controlled PWM inverters for UPS parallel operation Jiann-Fuh Chen; Ching-Lung Chu Power Electronics, IEEE Transactions on , Volume: 10 Issue: 5 , Sept. 1995 Page(s): 547 –558
[3] Novel control for redundant parallel UPSs with instantaneous current sharing Yan Xing; Lipei Huang; Sun, S.; Yangguang Yan;Power Conversion Conference, 2002. PCC Osaka 2002. Proceedings of the , Volume: 3 , 2-5 April 2002 Pages:959 - 963 vol.3
[4] 逆變器并聯技術的相位調制跟蹤法及其相關技術的研究; 胡文斌博士論文
[5] Parallel operation of single phase inverter modules with no control interconnections Tuladhar, A.; Jin, H.; Unger, T.; Mauch, K.; Applied Power Electronics Conference and Exposition, 1997. APEC '97 Conference Proceedings 1997., Twelfth Annual , Volume: 1 , 23-27 Feb. 1997 Pages:94 - 100 vol.1
[6] 逆變器控制及其并聯技術的研究 ; 朱志杰碩士學位論文
