英創(chuàng)公司的EM9X60系列嵌入式主板能夠自動識別市面上常用的128x64、240x128、320x240三種點陣液晶屏，但是，部分客戶由于各種原因采用了122x32的點陣液晶，這種屏不在英創(chuàng)公司支持的范圍內，給采用122x32的客戶帶來了困難。應客戶的要求，英創(chuàng)公司解決了EM9x這一問題�，F把電路接法和部分程序解釋如下：
文章來源：http://www.emtronix.com/article/article2009271.html

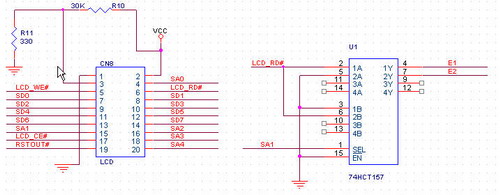

硬件電路搭建：由于122X32的點陣液晶采用了E1和E2選擇左右屏，而em9X60只有一個E信號（對于Motola時序，LCD_RD#為E信號）。所以，需要經過譯碼，具體電路如下：（注意：為了滿足電平要求，一定要用74HCT157。）

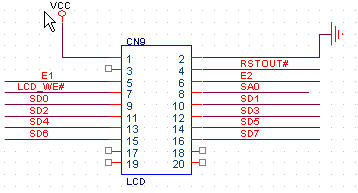

CN8為EM9X60底板上的LCD接口，CN9為接122X32的接口。
根據以上的電路可知：
#define CmdPort0 0x00 //左半屏的命令端口偏移地址
#define DatPort0 0x01 //左半屏的數據端口偏移地址
#define CmdPort1 0x02 //右半屏的命令端口偏移地址
#define DatPort1 0x03 //右半屏的命令端口偏移地址
關于LCD軟件操作：我們提供了與其它點陣液晶相同的API函數和例程（注意：y的取值范圍為0—4）。有需要的，可直接與我公司聯系。
int x,y=0;
char BufStr[20];
InitLCD(); // 初始化液晶屏
strcpy( BufStr, '** 歡迎測試 **' );
x = (122-strlen(BufStr)*8)/2; //居中顯示BufStr的內容
LCD_WriteString( x, y, BufStr, 1 ); //在122X32屏顯示
|
