尺寸匹配檢測

檢測的目的是保證節流閥的兩部分尺寸能夠吻合

提供了兩個不同的樣品。為了簡單，做了兩個不同的檢測程序，不過基本思路是一樣的 。僅僅是Peek檢測區域的位置和大小不同而已。如果需要的話，可以在子程序里做工件類型檢測及匹配類型的設定。

工件水平放置在背光源上。.使?jié)茶T線處在相機圖像的水平中心位置。

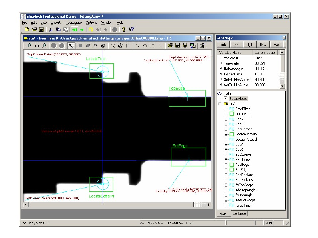

使用NetSight 2系統檢測 （ Sherlock軟件） 在Rectangle peeks的檢測區域內使用  Extrema 工具找到凸緣角點，另外一個Rectangle peeks的檢測區域內使用HVLine的工具去找到軸的兩條邊。做出連接上下兩個凸緣角點的直線，這個直線同軸的上下兩條邊緣的角度被檢測出來。理想產品的角度是90度，檢測時間是15ms

相機

JAI CV-A11, 640 X 480 像素

鏡頭

35mm 鏡頭+ 2 mm 連接環

光源

Advanced Illumination BL020201-660 紅色背光源，常亮模式

工作距離

相機的工作距離 ≈ 170 mm

光源工作距離 = 工件距離背光源40mm

水平視野范圍 ≈ 20.5 mm

•

解析度 / 精度

像素尺寸 ≈ 0.032 mm

1/10 像素解析度 ≈ 3 微米 (0.0032 mm)

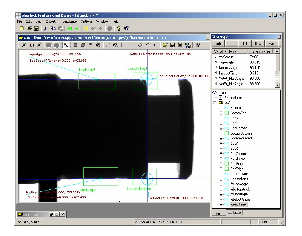

上圖為一個良品的圖像. 檢測出的角度為90度
