采用DH485網絡的渣漿泵變頻調速系統
羅克韋爾自動化(中國)有限公司
收藏本文     查看收藏

  李甲申、李鋼(鞍鋼集團自動化公司,114001

  摘要: 本文給出一種采用A-B變頻器驅動的渣漿泵調速系統。機旁,主控制室,配電室各設1臺可編程序控制器,連成DH485網控制變頻器的運轉,簡化了異地操作。在渣漿流量調節中應用了先進的2自由度PID控制算法。新系統投入運行后,性能優越、節能效果明顯。

  關鍵詞: DH485網絡 變頻調速 渣漿泵

  一、引言

  鞍鋼東鞍山選礦廠篩選車間有渣漿泵2臺,1臺工作1臺備用。原來由75KW交流感應電動機恒速驅動,渣漿泵常在額定功率的50%-70%之間運行,該系統明顯存在如下問題:

 。1)電動機容量比渣漿泵額定出力大,多余容量不能利用,白白浪費。

 。2)渣漿泵起動電流一般為額定電流的6-8倍,因此,起動轉矩嚴重降低電動機壽命。

 。3)靠環水閥門的開大、關小調節渣漿流量,但因此造成壓流損失,而且調節困難。

  在2002年的大修中,對渣漿泵電機控制系統進行了改造。改造后的系統采用變頻器驅動電機,用可編程序控制器控制變頻器的運轉,在渣漿流量調節中應用了先進的2自由度PID控制算法。新系統投入運行后,性能優越、節能效果明顯。

  二、系統組成

  變頻器采用羅克韋爾自動化公司的A-B 1336 PLUSⅡ無速度傳感器矢量控制變頻器,額定功率為125KW,型號為1336F-B2125-AA-EN-L5-HAS2。

  工藝要求在渣漿泵機旁設操作箱,主控制室設操作臺,而變頻器安裝在配電室里的變頻柜中。主要操作有啟動、停止、復位、工頻/變頻轉換并有信號燈顯示工作狀態。在操作臺、操作箱、變頻器柜各設1臺MicroLogix 1200系列的1762-L24BWA可編程序控制器,3臺控制器通過高級接口轉換器AIC+用雙絞線連接組成DH485網絡實現異地操作。從而簡化了配線,提高了系統的可靠性。

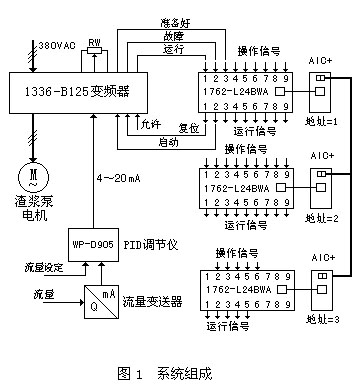

  渣漿流量由流量傳感器檢測,轉換成4~20mA信號送至可編程數字調節儀輸入,流量設定由上位機給出送調節儀外給定,控制運算利用調節儀提供的功能塊組態實現。調節儀面板上可實現手動調節流量及手動/自動轉換操作。系統組成如圖1所示。

  三、流量2自由度PID調節系統

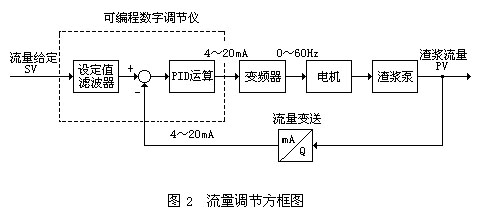

  系統改造前靠環水閥門的開大、關小調節渣漿流量,以適應負荷的變化,不僅調節困難,而且會造成壓流損失,浪費電能。改造后系統通過改變電動機轉速來調節渣漿流量,擴大了系統的調節范圍,提高了系統的線性度,改善了系統的控制性能,而且節能的效果十分明顯。流量閉環調節方框圖如圖2所示。

  流量設定要適應負荷變化,由上位機給定,變化比較頻繁,要求流量能快速跟蹤設定。系統對設定值跟蹤特性及擾動抑制特性均有較高要求。因此,調節器采用參考文獻4 給出的2自由度實用型PID控制器,結構如圖3所示。PID控制器的傳遞函數為:

  式中: 為操作量, 為偏差,  分別為比例系數、積分時間、微分時間; 為微分增益,一般取 。設定值濾波器用可編程數字調節器提供的功能塊組態實現。其中2自由度化系數α,β,γ分別取為α=0.4,β=1.25,γ=0.5。PID參數 按常規1自由度PID參數整定法整定。

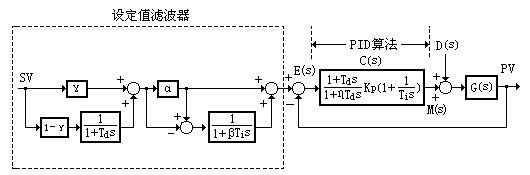

  圖3 流量2自由度PID控制器

  G(s):包含變頻器、電機、渣漿泵、流量變送器在內的廣義傳遞函數

  四、通信網絡及系統組態

  4.1 DH485網絡簡介

  DH485協議定義了共享一對線路的多個設備間的通信。DH485協議使用了RS-485半雙工接口作為它的物理接口。RS-485使用能夠在公用數據電路上共存的設備,因此設備間的數據共享簡單易行。DH485網絡提供:

  32個設備間的互聯
  多主控設備功能
  令牌傳遞訪問控制權

  不中斷網絡的情況下,可以增加或刪除節點

  最大網絡長度為1219m,借助2個高級接口轉換器AIC+,可擴展到2438m。

  DH485協議支持2類設備:發送設備和響應設備。網上的所有設備均有機會激活信息傳送。使用令牌算法決定哪個發送設備有權進行傳送。

  持有令牌的節點可以向網絡傳送一個信息。每個接收到令牌的節點允許一定數量(由令牌持有因子決定)的傳輸。節點傳送信息完畢后,它將把令牌傳向下一個設備。

  允許使用的節點地址為0至31。網絡中至少有一個發送設備(例如MicroLogix 1200或者是SLC5/02或更高級的處理器)。

  MicroLogix 1200可編程序控制器支持DH485網絡。

  4.2 DH485網絡的組態

  羅克韋爾自動化公司提供了專門的網絡連接軟件Rslinx。先將軟件裝入PC機,打開軟件,按給出的組態項目,如選擇通訊接口,選擇網絡類型等進行設置。再設定3臺AIC+的地址,其中變頻柜中的AIC+的地址為1、操作臺為2、操作箱為3,啟動communication命令,以PC機為工作站的DH485網絡即可連通。網絡一旦建立,PC機可以撤消?刂破骺勺詣舆B網。

  4.3系統組態與編程

  變頻器的硬件組態及軟件組態,參考文獻3已有詳細介紹。MicroLogix 1200可編程序控制器的用戶程序是用梯形圖表示的。其關鍵是編制3臺PLC之間的信息交換程序。因此要充分理解羅克韋爾自動化公司提供的通訊指令MEG的含義及用法。MEG指令是一條輸出指令,可以使控制器與其他設備通訊。與其他設備的關系可以是對等通訊或主從通訊。每個應用程序的通訊類型決定程序組態的要求。當把MSG指令放入梯形圖后,確定是信息讀還是寫。然后指定目標設備和MSG指令的控制塊。

  3臺Micrologixl200控制器之間的信號傳遞,靠反復調用MSG控制塊實現。

  五、運行效果

  改造后的渣漿泵流量控制系統于2002年10月投入運行,由于采用了調節渣漿泵轉速來控制流量及引入了先進的二自由度PID控制策略,系統的控制范圍得到擴大,控制精度得到提高。現將改造前后渣漿泵電動機的運行參數列表如下:

  表1. 改造前后渣漿泵電動機的運行參數

  從表1可以算出,改造后渣漿泵電動機消耗的功率是改造前的30%,采用變頻調速節能的效果十分明顯。

  參考文獻:

  [1] Rockwell Automation. 1336 PLUS Ⅱ Adjustable Frequency AC Drive With Sensorless Vector User Manual,January,2001
  [2] Rockwell Automation. 1336 PLUS Ⅱ Adjustable Frequency AC Drive With Sensorless Vector Troubleshooting Guide,Fabruary,1997
  [3]李甲申.A-B變頻器在選礦廠渣漿泵控制中的應用[J].冶金電氣,2002,7(4):34
  [4]李甲申.實用二自由度PID控制[J].自動化儀表,2000,21(11):10

  作者簡介:

  李甲申,1944年生。1966年畢業于東北大學冶金熱能專業,1982年畢業于東北大學工業自動化專業獲碩士學位。現任鞍鋼集團自動化公司總工程師,教授。長期從事工業自動化控制系統的設計、研究工作。享受國務院特殊津貼的專家、遼寧省科技進步二等獎第一完成人。已在國內外發表學術論文20余篇。
