當您安排了 DAM-3000 軟件后，點擊軟件，首先您看到的了圖 1 界面：
圖1:啟動界面
在啟動界面上，羅列了本軟件支持的 RS485 模塊的型號，軟件的版本號，以及本地計算機的串口個數。

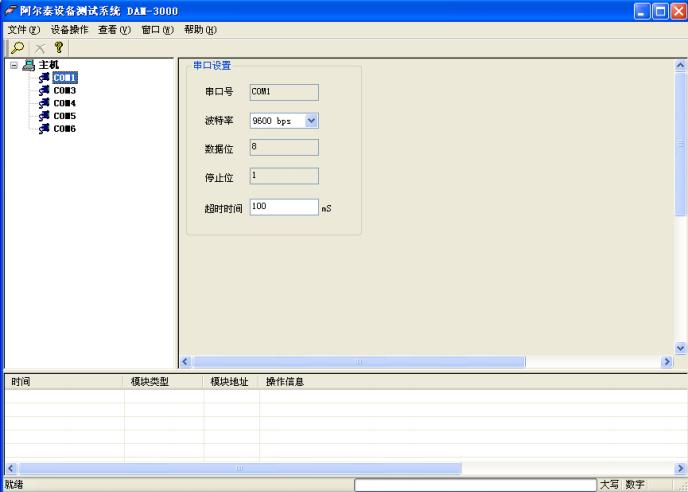

當您要搜索模塊時，您只需選擇與您模塊相連接的串口，右側便會顯示當前串口的配置信息（如圖2 所示）。
其中包括串口的波特率，串口的數據位，串口的停止位，以及串口的超時時間。
圖 2 串口配置界面

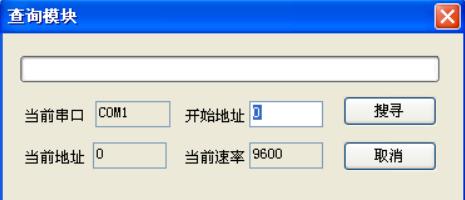

您通過對串口進行配置后，就可以搜索模塊了。點擊工具條上的 按鈕 ，將彈出圖 3 所示的搜索對話框。在對話框里，顯示了當前搜索的串口及串口的波特率，同時，您可以更改“開始地址”設置搜索的起始地址。
圖 3 搜索對話框

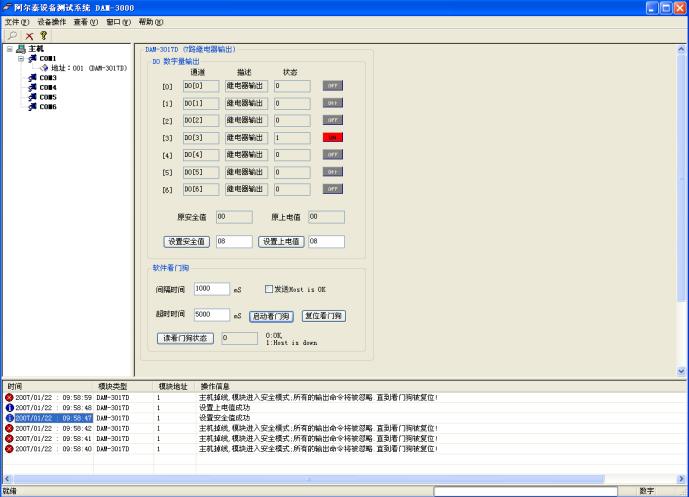

當搜索到模塊時，在左側的樹型視圖中，將在相應的串口下添加模塊項，其中包含了模塊的地址，以及模塊的類型。以 DAM-3017D 為例，此模塊接在串口 1 中，地址為 1，模塊類型為 DAM-3017D。在您選擇了此模塊后，將顯示圖 4 所示了 DAM-3017D F操作界面。
圖 4 DAM-3017D操作界面

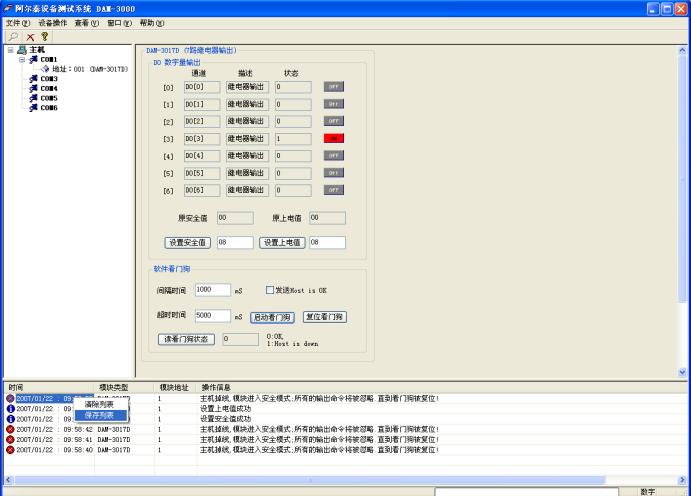

而在窗口的下側列表中，將列舉各種操作信息，包括操作時間，模塊類型， 模塊地址，以及操作失敗，成功以
及模塊狀態等信息（如圖 5 所示）。本列表采取手動清除，如果您想清除列表，請右擊列表，在彈出的菜單項上選
擇“清空列表”。如果您想保存信息，選擇菜單項“保存列表”即可。
圖 5 模塊操作信息及狀態
如果您需要改變模塊的信息，您可以在左側的樹型視圖中雙擊您要修改的模塊，將彈出（圖 6）所示的對話框。在
對話框中，包含了當前模塊所在的串口，模塊的類型、地址、波特率，以及有無校驗。在修改完信息后，點擊修改
便可完成修改操作。
圖 6 修改模塊信息
|
