一.引言
隨著新世紀的到來，中國每年新增近1000萬錠紡紗生產能力，現已具備6000多萬錠短纖紡紗能力和400多萬錠長纖紡紗能力，擁有10萬多家紡織服裝生產企業，是世界最大的紡織國。近年來每年生產約2萬臺細紗機，5000臺粗紗機，10萬臺織布機以及與之相應的各種配套設備。可見，中國也是一個紡織機械生產大國，在新世紀中，中國將要從紡織大國發展為紡織強國。作為紡織工業技術裝備基礎的紡織機械將呈現質的變化，從紡織大國發展為紡機強國，必將大力開發高效、節能、環保、高水平自動化技術的紡織機械產品，這是一項較長期而艱巨的任務，為實現這一宏偉目標
提升紡織機械自動化技術水平是最主要的關鍵技術之一。中國紡機生產面臨著更加激烈的競爭，促使紡機和紡機自動化技術發展呈現新的特點，例如變頻調速技術、運動控制技術、可編程控制技術、網絡技術等，已在紡機上推廣應用�，F(xiàn)主要介紹紡織機械對變頻調速技術的應用特點。（主要征對三角波調速作闡述）
二 .三角波調速
為了滿足紗線卷繞成型好無疊線和塌邊等的要求，紡絲卷繞頭由摩擦輥、槽筒橫動裝置和筒管夾頭等組成，而槽筒橫動裝置電機調速必須按圖2所示的三角波規律進行調節，該 圖是以變頻器輸出頻率進行標注的，此種調速規律通常是由變頻器內置擺頻功能來調節輸出頻率來實現的。
圖1中：f1—三角波上限頻率 f2—三角波下限頻率 T2—三角波下降時間 T1—三角波上升時間 —跳躍頻率（差頻）
由圖1可見，當變頻器驅動橫動電機達到上限頻率f1或下限頻率f2時，頻率應突變，下降為 或上升 ，突變頻率幅值 一般為基本頻率 F1 的1%左右,突變頻率的時間,理論上要求是0,但實際上,由于橫動裝置和電機有慣性,使得電機速度不可能突變而有一過渡時間,過渡時間通常在0.1S以上

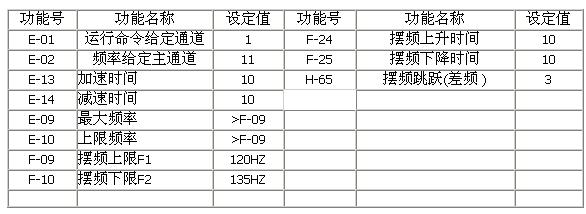

三 參數設定
四、通訊功能
變頻器與開放式總線相連,設有RS485通訊口。當現場使用變頻器臺數多（例如10臺以上）、距離遠，變頻器與PLC的I/O接口多、配線數量大、安裝維護工作量大、費用高時，采用現場總線控制系統是合理的，例如大型滌綸紡絲后處理聯合機等均采用此方案。為此，變頻器必須掛接在開放式的現場總線上運行、停止、調頻和修改數等功能；變頻器的頻率、電流、電壓等狀態信號和過流、超頻、欠壓等故障信號均能實現中央監控，變頻器的網絡控制主要是將多臺變頻器通過串行口與上位機相連，采用人機界面實現對變頻器的操作、運行、狀況監視以及故障報警，這已成為將來的一個技術發展趨勢。
五、.應用案例
紡織機械的發展,對電氣傳動的調速性能要求越來越高,變頻器調速的應用也越來越普遍,在滿足工藝要求的同時,又為企業節省了能源,減少了能源消耗,以適應當前節約型社會的環境,提高企業的產品競爭.
江蘇省蘇州市某化纖有限公司,應用我公司紡織專用型變頻器.對該廠紡織設備進行改造,經過技術改造以后,工藝可控性和產品合格率明顯改善,生產效率和能源利用得到提高,取高了可觀的經濟效益.
|
