一、變頻恒壓供水的特點
1. 節能，可以實現節電20%-40%，能實現綠色用電。
2. 占地面積小，投入少，效率高。
3. 配置靈活，自動化程度高，功能齊全，靈活可靠。
4. 運行合理，由于是軟起和軟停，不但可以消除水錘效應，而且電機軸上的平均扭矩和磨損減小，減少了維修量和維修費用，并且水泵的壽命大大提高。
5. 由于變頻恒壓調速直接從水源供水，減少了原有供水方式的二次污染，防止了很多傳染疾病的傳染源頭。
6. 通過通信控制，可以實現無人值守，節約了人力物力。
二、節能原理
由水泵的工作原理可知：水泵的流量與水泵（電機）的轉速成正比，水泵的揚程與水泵（電機）的轉速的平方成正比，水泵的軸功率等于流量與揚程的乘積，故水泵的軸功率與水泵的轉速的三次方成正比（既水泵的軸功率與供電頻率的三次方成正比）。根據上述原理可知改變水泵的轉速就可改變水泵的功率。
流量基本公式：
例如：將供電頻率由50HZ降為45HZ，則P45/P50=（45/50）3= 0.729，即P45=0.729 P50；將供電頻率由50HZ降為40HZ，則P40/P50=（40/50）3= 0.512，即P40=0.512 P50。
水泵一般是按供水系統在設計時的最大工況需求來考慮的，而用水系統在實際使用中有很多時間不一定能達到用水的最大量，一般用閥門調節增大系統的阻力來節流，造成電機用電損失，而采用變頻器可使系統工作狀態平緩穩定，通過改變轉速來調節用水供應，并可通過降低轉速節能收回投資。從下圖我們可以形象的看到三種流量控制方式的比較。

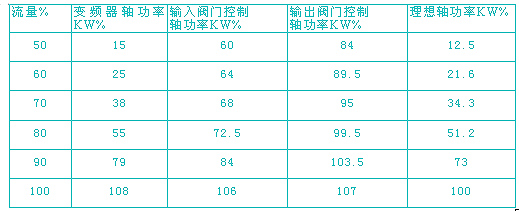

100KW三種流量控制方法的耗電實測比較表：
很多電機拖動設備都存在裕量較大、工作效率低、電能耗量大、啟動電流大、工作噪聲大等難題。且不斷的影響企業的經濟效益，而投資變頻器可以從根本上解決這些問題，一般情況下，完全可以改善工藝條件,并且投資回收期不超過10個月。
三、變頻調速恒壓供水設備的主要應用場合
1、高層建筑，城鄉居民小區，企事業等生活用水；
2、各類工業需要恒壓控制的用水，冷卻水循環，熱力網水循環，鍋爐補水等；
3、中央空調系統；
4、自來水廠增壓系統；
5、農田灌溉，污水處理，人造噴泉；
6、各種流體恒壓控制系統。
四、變頻恒壓供水設備的系統組成

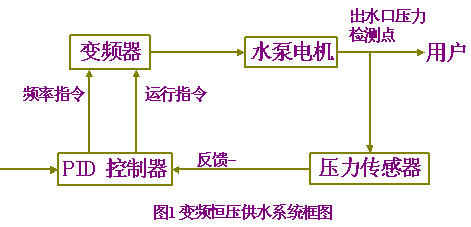

變頻器是整個變頻恒壓供水系統的核心部分。其系統組成框圖見圖1
圖中，水泵電機是輸出環節，轉速由變頻器控制，實現變流量恒壓控制。變頻器接受PID控制器的信號對水泵進行速度控制，壓力傳感器檢測管網出水壓力，把信號傳給PID控制器，通過PID控制器調節變頻器的頻率來控制水泵的轉速，實現了一個閉環控制系統。由于易能變頻器本身具有PID調節功能，可以不選用外置PID調節器，調節更加平穩。
五、易能EDS2000系列變頻器在變頻恒壓供水系統中的應用和設置步驟

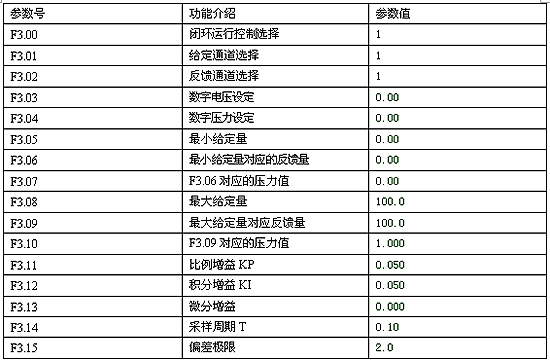

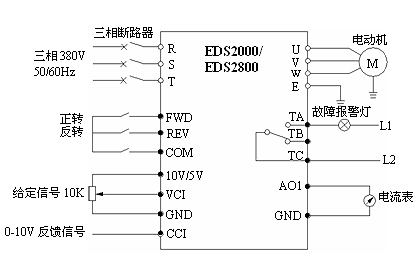

由于易能EDS2000系列變頻器具有內置PID調節器，所以部分廠家在使用易能EDS2000系列的內置PID調節后，使綜合成本降低，而易能EDS2000系列變頻器也因其理想的睡眠功能為廣大用戶大大提高了節能效率。其基本接線圖如下,功能設置緊跟下圖。
|
