一、概述
由于傳統的 LED 顯示屏的信息輸入只能通過數據線與電腦直接連接來進行 , 因此對于傳統 LED 顯示屏來說不能滿足遠程信息實時發布的需要，因而不能構建大規模的聯網式 LED 屏信息發布系統。由北京嘉復欣科技有限公司開發的 LED 信息發布系統則可以有效解決 LED 顯示屏遠程組網的問題。該系統基于 GPRS/CDMA 無線網絡技術，提供通用 LED 通信控制接口，實現對 LED 顯示屏的大規模的組網。無論是普通的文字條屏，還是大屏幕的圖文屏，只要接上 LED 無線傳輸終端，就能馬上打破傳統 LED 顯示屏的限制，成為能夠大規模聯網的無線 LED 信息顯示屏。 無線 LED 信息顯示屏是一種全新的信息媒體，一經面世，便被廣泛的社會團體所接受，其“流動”顯示和聯網信息發布的特點更為廣告界所推崇，成為一種全新的廣告媒體。無論 LED 顯示屏放在何處， LED 顯示屏的數量多少，系統的主控中心都能將信息準確、即時的發布到指定的某個或多個或全部的 LED 顯示屏上。無線 LED 信息發布系統能夠極大的增強 LED 顯示屏作為信息顯示載體發布信息的靈活性和實時性，為拓展 LED 顯示屏的應用發揮極大的功效。
二、無線LED 信息發布系統特點：
（1 ）組網規模大：傳統LED 顯示屏的內容由電腦通過串口數據線發送，顯示屏數量在規模上收到限制。無線LED 信息發布系統通過GPRS\CDMA 無線網絡來發送信息，采用TCP 網絡傳輸協議，終端聯網數量不受限制可以多達上萬個。
（2 ）實時發布信息：傳統LED 顯示屏只能固定地顯示所控制器內存儲的信息，如需發布新的信息只能通過電腦聯機來更新信息。無線LED 顯示屏可以隨時接收信息中心下發的信息。（3 ）不受距離限制：傳統電子顯示屏只能在短距離內使用，一般只有數十米，無線LED 顯示屏在全國范圍內，只要無線GPRS 網絡覆蓋的地方都可以使用，不受距離和位置的限制。
（4 ）安裝維護方便：由于不需要鋪設光纜或通訊電纜，所以無線LED 顯示屏的安裝位置易于選擇。產品采用模塊化設計，便于維護和檢修。
三、無線LED 信息發布系統設計原則
1 ．先進性：充分利用計算機互聯網絡、移動無線通信系統、 LED 顯示控制等先進技術，設計具有國內先進的無線 LED 信息發布系統。采用目前先進的系統軟件平臺及終端設備，不但能夠無線 LED 信息聯網發布需要，而且能夠支持相關各個行業內部具體業務需要。
2 ．可靠性：由于無線 LED 信息發布系統使用環境的特殊性，必須保證系統工作相對穩定可靠。本系統的可靠性主要體現在三個方面：一是中心系統的可靠性，包括硬件系統的可靠性，操作系統、數據庫、中心服務系統等軟件平臺的可靠性；二是無線 LED 顯示終端的可靠性，主要是指車無線 LED 顯示終端能夠穩定可靠地工作，硬件故障率低。三是通信機制可靠，因?yàn)闊o線網絡通信的使用環境有其復雜性的特點，系統通信機制一定要保障數據傳輸高效可靠。
3 ．?dāng)U展性：系統要有良好的擴展性，當終端數量增加、使用用戶范圍擴大、系統功能增加時，能夠平穩升級，保護投資。目前無線 LED 信息發布系統能夠支持現有的各類無線通信接入， GSM 通信系統， GPRS 通信系統， CDMA 通信系統，并實現了這些系統的并網運行，今后通過開發和安裝相應的通信接口協議即可實現其他未來通信系統的接入。
4 ．實用性：整個系統的操作以方便、簡潔、高效為目標，既充分體現快速反應的特點，又能便于操作人員進行信息處理和發布，便于管理層及時了解各項統計信息。
5 ．保密性：對于系統的管理實行嚴格的權限管理，只有持有一定權限的密鑰才能訪問、監控、實施相應的管理、控制操作，確保系統安全可靠。
四、 無線LED 信息發布系統主要功能功能：
1 ．系統 最大 支持無線LED 顯示屏數量大于10000 個 ；
2 ． 通信體制支持 ：Gprs 通信方式，CDMA 通信方式；
3 ．系統軟件采用C/S 結構或者B/S 結構；
4 ．支持LED 顯示屏設備信息管理功能；
5 ．支持文本信息實時發送、定時發送
6 ．發布信息的增加、刪除和編輯修改功能；
7 ．定義不同的操作用戶有不同的操作權限，實現用戶分級管理；
五、無線LED 信息發布系統應用
作為一種新的信息發布載體，無線LED 信息發布系統具有廣闊的市場和用途，可廣泛用于政府、商業、交通、餐飲、建筑、旅游、體育、運輸?shù)刃袠I(yè)和部門。
小 區樓 院 ： 將 無 線 LED 顯示屏安裝在小 區 、 樓 宇、院子入口 處 ，作 為 小 區 信息公告牌，方便物 業 和居民 發 布物 業 通知、公益 資訊 、小 區 公告、 氣 象信息、安全知 識 、交通提示、社 區 信息等，有助于社 區 信息的整合 與傳 播， 凈 化社 區環 境，提升社 區 形象；
政府部 門 ： 將 無 線 LED 顯示屏安裝在政府部 門 的 辦 事大 廳 ，作 為 政 務 公示 欄 ，用 來發 布政府政策、公告公示、民意 調查 、 應 急通知、 預 警提示、 氣 象信息、法 規 宣 傳 等；無 線 LED 顯示屏可以成 為氣 象、安全、交通、水利、消防、民政、公安、城管等行 業 部 門 信息 發 布 與預 警系 統 的 標 準 終 端。
門 店超市 ： 將 無 線 LED 顯示屏安裝在商店 門頭 、超市入口、大 廳 、 貨 架 處 ，用于 發 布 導購 提示、供求信息、價格行情、促 銷 打折、新品推介、商家推薦、客 戶問 候等，是商家引 導顧 客的媒體和信息 傳 播的窗口，有助于吸引消 費 者，促 進 商家信息的 傳 播。
交通 車 站 ： 將 無 線 LED 顯示屏安裝在 車 站候 車 室、收 費 站、站臺中作 為電 子公告 屏 ，用于 發 布公交信息、天 氣預報 、各 類 廣告、即 時 新 聞 、交通路 況 、票 務 情 況 、 臨時 通知等；
交通車輛： 將 無 線 LED 顯示屏安裝在 公交車 輛、城市出租車、地鐵車輛和鐵路列車上，用于 發 布城市新聞、天 氣預報 、交通路 況 、商業信息等；
廣告 傳 媒 ： 將 無 線 LED 顯示屏可嵌入到廣告燈箱、 戶 外廣告、招牌 門 牌、路牌中用于 發 布即 時 廣告和信息，可以有效提升整體廣告效果， 擴 大廣告受 眾 率。
農業農 村 ： 將 無 線 LED 顯示屏安裝到各村、 鎮 重要 場 所，作 為農 村供求信息 欄 ，用于 發 布 農業 科技、 農業 政策、 應 急廣播、市 場 信息、供求信息、 氣 候信息、病害防治等；
賓館 酒店 ： 選 用 帶 有牌價 欄 的無 線 LED 顯示屏安裝在前臺、大 廳 等 處 ，用于 發 布房?jī)r(jià)信息、公告通知、 氣 象 預 告、消 費 指南、 歡 迎 語 等；
學 校 醫 院 : 將 無 線 信箱作 為電 子公告 欄 ，用于 發 布服 務 指南、收 費 公示、 預 防提醒、 會議 通知、 學術 活 動 、供求信息等。
無 線 LED 顯示屏 還 可用于旅游景點、集 團 企 業 、 單 位 內 部 獨 立無 線聯網 ， 從 而 實現 多 級 、跨 級 、平 級 共享的無 線 信息發布系統。

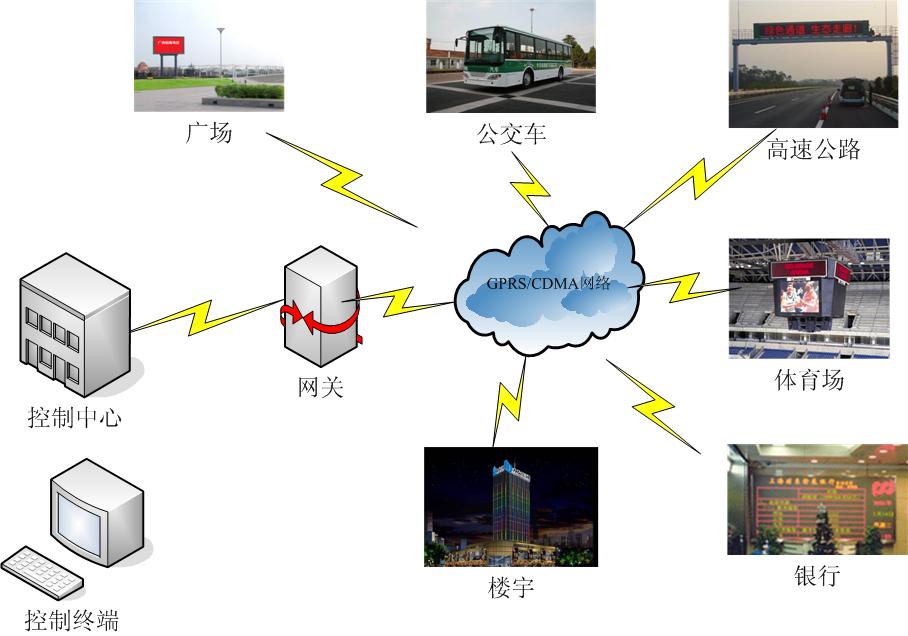

無線 LED 應用

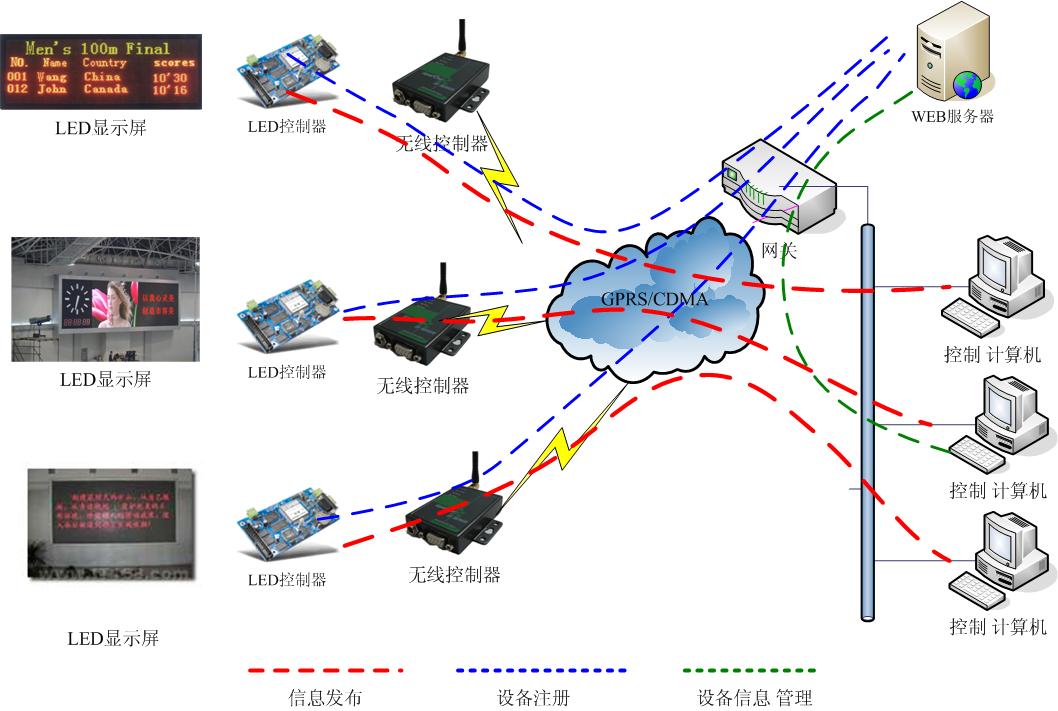

六、無線 LED 信息發布系統網絡拓?fù)浣Y(jié)構
無線 LED 信息發布系統由 LED 顯示品、 LED 顯示控制器、無線數據傳輸單元和無線 LED 信息發布中心平臺幾個部分組成�？刂浦行耐ㄟ^ LED 顯示信息發布軟件，以 GPRS /CDMA 網絡為數據傳輸載體，以無線數據傳輸單元和 LED 顯示控制器為 LED 顯示屏的接入終端，實現由控制中心遠程向遠程的無線 LED 顯示設備發送圖文信息。
七、 無線LED 信息發布系統軟件介紹
無線LED 信息發布系統平臺是北京嘉復欣自主研發的LED 信息發布平臺，簡稱為WMPC ，是Wireless Message Publish Center 的縮寫。WMPC 是系統數據傳輸?shù)臉屑~，負責系統數據的收發、存儲和處理，滿足信息管理、發布、編輯、統計等管理需要。
無線LED 信息發布系統平臺包括：用戶服務代理（UAS ）、數據分發中心（MEC ）、數據庫應用服務器（DAS ）、存儲服務器（SS ）、通訊接口（CI ）及系統信息管理（MIS ）軟件包等。系統最大可支持到10000 萬個無線LED 顯示終端。系統采用模塊化設計，在每一個模塊快速、高效、穩定運行的基礎上，各模塊間可實現無縫連接，完成不同應用，不同LED 顯示單元，不同通訊方式在同一個系統上的統一運行。

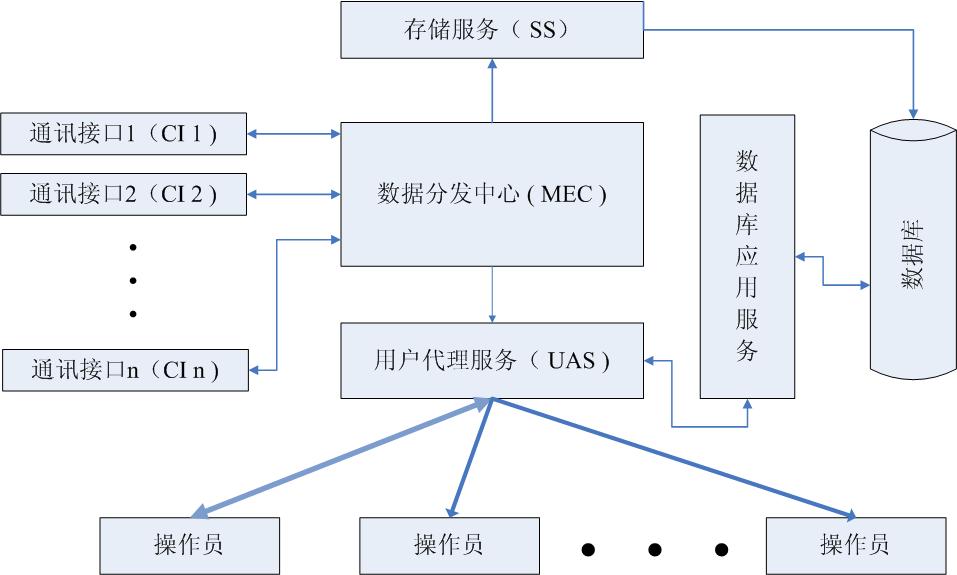

GPS 智能資訊平臺結構圖如所示。
1 、用戶代理服務—UAS UAS （User Agent Service ）主要提供操作用戶的管理功能，它提供用戶登錄、用戶權限認證、密碼修改等功能。同時它將用戶對移動單元的指令發送到EGF— 數據分發中心，并將EGF 發送來的數據包轉發給相應的用戶。
UAS 同時認證操作用戶對無線LED 顯示單元所做的操作的權限，只有有權限的操作才會發送給EGF ，否則返回錯誤。
2 、數據分發中心—EGF MEC （Message Expedite Center ）是整個 GPS 智能資訊平臺的核心，它實現數據、消息的轉發，EGF 維護被監控的移動單元列表，負責管理移動單元的狀態，處理監控端發給移動單元的消息、命令，轉發GPS 狀態信息，將相應的命令根據不同的移動單元類型發送到相應的通訊接口（CI ），并將所有的命令和GPS 狀態信息存入數據庫。
一個EGF 可以與多個通訊接口（CI ）相連，將不同的無線通訊方式的無線LED 顯示單元統一在同一個系統中監控管理。
3 、數據庫應用服務器—DAS 數據庫應用服務（DataBase Application Service ）接收用戶的查詢，并返回查詢結果，DAS 實現的查詢有
·用戶名、密碼認證
·用戶對無線LED 顯示單元操作權限的認證
·用戶密碼修改
4 、 存儲服務器—SS （Storage Service ）
存儲服務器接收MEC 發來的命令及LED 顯示屏狀態信息的數據包，并將它們存入數據庫。
5 、通信接口—CI Commumication Interface 通信接口是針對每一種通信方式而實現的接口，是一個協議轉換接口，一個MEC 可以帶多個CI ，每一個CI 負責一種無線通訊方式的無線LED 顯示單元的通訊：將MEC 發送來的命令轉換無線LED 顯示單元識別的命令發送給無線LED 顯示單元，接收無線LED 顯示單元的狀態信息，并將它們翻譯成MEC 接收的統一的消息格式，發送給MEC 。采用CI 模塊是為了無縫連接到新的無線通信方式，保護投資。
6 、信息管理軟件包（MIS 信息管理軟件包是對 無線LED 信息發布系統平臺數據庫的管理，包括對操作用戶，無線LED 顯示屏的管理，用戶權限的配置等。
八、無線數傳終端簡介：
無線控制器 是北京嘉復欣科技有限公司研發生產的無線數據通信產品，GPRS/CDMA 無線控制器產品又可稱為無線數傳終端、無線數傳模塊、GPRS/CDMA IP MODEM ，是以 GPRS/CDMA 網絡為通信平臺， 提供標準的RS-232/485/TTL 接口，按照工業標準設計，可直接與LED 顯示控制設備連接。采用透明通訊方式，可以使LED 顯示控制設備通過串口輕松實現GPRS/CDMA 網絡和Internet 接入。該設備采用的安全、透明的傳輸機制，能很好的適用 于當前主流LED 控制器生產廠家的各種型號的顯示控制設備。采用嘉復欣無線DTU 設備，工程師能夠快速組建無線LED 信息發布系統，即使是不具備太多網絡通信知識的技術人員也能夠借助二次開發軟件包實現項目需求。該設備還可提供命令狀態下的TCP/UDP 傳輸方式，用戶采用命令方式只需對下位機進行少量簡單的軟件編程開發就可實現LED 顯示控制設備的Internet 聯網，該模式為用戶提供了一種更為靈活的控制設備接入互聯網的方法。
產品特點：
支持GSM 雙頻網絡和GPRS/CDMA 數據通信網絡等2.5/2.75 代無線網絡
模塊化設計，易于安裝、維護；使用方便、靈活、可靠，即插即用
能強大的嵌入式互聯網控制器，具備完整的TCP/IP 協議棧及功能強大的透明傳輸保障機制
可實現點對點、點對多點多種方式的實時數據傳輸
不依賴于運營商交換中心的數據接口設備，直接通過Internet 網絡隨時隨地的構建覆蓋全國范圍內的移動數據通信網絡。
支持基于DDNS 的動態域名解析功能
內嵌Watchdog 芯片，提供多種復位機制，可軟件控制，實現完美工業保障機制
透明數據傳輸模式，用戶的設備及軟件不作任何改動，即可實現系統基于互聯網的應用
IP 自動注冊機制，可實現多種服務模式，構建完整的超大規模無線應用系統
強大的流量控制功能，同時支持硬件流控和軟件流控，滿足各種復雜業務的特殊需求。
所有工作模式，均支持永久在線方式，掉線自動重新聯網功能
產品參數指標：
電源： Vinput=4.8V-25V DC Imax.input=500mA
數據接口：標準 DB9 接口
環境溫度：工作溫度， -30 ℃ --- +70℃ ；存儲溫度，-40℃ --- +80℃
濕度范圍： £ 90% （無凝結）
外形尺寸： 75*50*16mm
重量：200g
LED 顯示控制器簡介
LED 條屏（帶字庫）異步控制器：
產品性能特點：
1) 功能豐富，擴展性強；
系統設計完善，配套齊全，擴展性強，幾乎適用于目前行業內所有接口類型的單元板（通過軟件設置）。為用戶提供良好的技術支持和應用開發平臺。
2) 性能穩定，即接即用；
采用超大規模SOC 器件，設計獨特，結構嚴密，性能穩定。使用時無需調試，即接即用。
3) 低移位時鐘，超高幀頻，畫面穩定；
采用獨特的設計方法，實現了低移位時鐘下的高幀頻，畫面穩定性極好，無閃爍。
4) 通訊接口豐富，通訊速度高；
可同時支持RS232 、RS485 接口。串口通訊波特率和地址可設，串口通訊速度可達115200 bit/S 以上。板載通訊參數恢復默認設置跳線，方便調試維護。
5) 控制點數及容量；
支持雙色可達512*16 點（雙色32 個漢字），可存儲100 幅。
6) 支持集群顯示管理；
7) 板載高精度RTC 芯片，用無壽命擔憂的超級電容代替?zhèn)鹘y(tǒng)的電池；
8) 支持定時自動開關屏，播放列表和播放計劃編輯，實現無人值守；
9) 支持多種左移，連續左移等多種畫面特技顯示方式；
10) 支持多種時間顯示格式；
11) 支持R 、G 數據間的交換顯示；
12) 提供標準的數據庫接口及其說明，便于用戶進行二次開發；
13) 完全公開的通訊協議，便于用戶進行個性化深層次開發應用；
14) 針對排號系統進行專門優化，便于用戶操作控制，延長產品關鍵器件壽命100 倍。
15) 行業內最小的物理尺寸（8cm * 5.3cm ），便于用戶集成安裝。
16) 預留可擴展接口，可根據用戶需要外接溫濕度傳感器、或定制增加其他功能。
LED 圖文異步控制器：
性能特點介紹：
內容
性能
CPU 類型
ARM7TDMI
內存容量
8MByte
FLASH 容量
2MByte （完全支持脫機、掉電內容保存可用 1.2MByte ）
通訊端口
RS232 RS485 （半雙工）
通訊速率
RS232
全雙工方式115,200~9600bps 可調整
RS485
無線接入
GPRS 、CDMA
顯示顏色
紅、綠、黃三色
控制 LED 像素
128(H) x 2048(W) 或 256(H) x 512(W)--- 雙色
256(H) x 2048(W) 或 512(H) x 512(W)--- 單色
邏輯顯示
軟件實現顯示屏內邏輯分割，各邏輯區獨立動作顯示、互不影響
顯示內容
文本、圖片、動畫
顯示方式
l 順序顯示；
顯示效果
l 文字、圖片疊加顯示；
l 透明顯示；
l 多種動作顯示；
l 文字特效顯示；
l 動作速度可調
內碼支持
l 內置國標漢字庫；
l 支持純文字屏、區位碼傳輸；
l 16/24 點陣的宋體字庫（占用 <, SP, style="FONT-SIZE: 12pt" ang="EN-US" l, AN,>0.8MByteFALSH空間）
時鐘功能
完善的時鐘顯示功能：
l 年月日、星期、時間顯示；
l 正計時、到計時顯示；
l 模擬時鐘顯示
l 顯示字體、字號、顏色、位置等可任意設定
自動開關屏
支持計算機遠程開關屏功能或設定時間自動開關屏功能（軟關屏，顯示黑色）
亮度調節
計算機設定非線性亮度調節 8級
溫濕度檢測
支持屏體溫濕度自動檢測功能（選配傳感器）
系統擴展
支持多用途接入、系統功能擴展（客戶定制）
供電電壓
DC5V
功耗
< 2W
操作溫度
-20 ℃ - 50℃
操作濕度
0 % - 95%
信息管理軟件包是對無線LED 信息發布系統平臺數據庫的管理，包括對操作用戶，無線LED 顯示屏的管理，用戶權限的配置等。
八、無線數傳終端簡介：
無線控制器 是北京嘉復欣科技有限公司研發生產的無線數據通信產品，GPRS/CDMA 無線控制器產品又可稱為無線數傳終端、無線數傳模塊、GPRS/CDMA IP MODEM ，是以 GPRS/CDMA 網絡為通信平臺， 提供標準的RS-232/485/TTL 接口，按照工業標準設計，可直接與LED 顯示控制設備連接。采用透明通訊方式，可以使LED 顯示控制設備通過串口輕松實現GPRS/CDMA 網絡和Internet 接入。該設備采用的安全、透明的傳輸機制，能很好的適用 于當前主流LED 控制器生產廠家的各種型號的顯示控制設備。采用嘉復欣無線DTU 設備，工程師能夠快速組建無線LED 信息發布系統，即使是不具備太多網絡通信知識的技術人員也能夠借助二次開發軟件包實現項目需求。該設備還可提供命令狀態下的TCP/UDP 傳輸方式，用戶采用命令方式只需對下位機進行少量簡單的軟件編程開發就可實現LED 顯示控制設備的Internet 聯網，該模式為用戶提供了一種更為靈活的控制設備接入互聯網的方法。
產品特點：
支持GSM 雙頻網絡和GPRS/CDMA 數據通信網絡等2.5/2.75 代無線網絡
模塊化設計，易于安裝、維護；使用方便、靈活、可靠，即插即用
能強大的嵌入式互聯網控制器，具備完整的TCP/IP 協議棧及功能強大的透明傳輸保障機制
可實現點對點、點對多點多種方式的實時數據傳輸
不依賴于運營商交換中心的數據接口設備，直接通過Internet 網絡隨時隨地的構建覆蓋全國范圍內的移動數據通信網絡。
支持基于DDNS 的動態域名解析功能
內嵌Watchdog 芯片，提供多種復位機制，可軟件控制，實現完美工業保障機制
透明數據傳輸模式，用戶的設備及軟件不作任何改動，即可實現系統基于互聯網的應用
IP 自動注冊機制，可實現多種服務模式，構建完整的超大規模無線應用系統
強大的流量控制功能，同時支持硬件流控和軟件流控，滿足各種復雜業務的特殊需求。
所有工作模式，均支持永久在線方式，掉線自動重新聯網功能
產品參數指標：
電源： Vinput=4.8V-25V DC Imax.input=500mA
數據接口：標準 DB9 接口
環境溫度：工作溫度， -30 ℃ --- +70℃ ；存儲溫度，-40℃ --- +80℃
濕度范圍： £ 90% （無凝結）
外形尺寸： 75*50*16mm
重量：200g
LED 顯示控制器簡介
LED 條屏（帶字庫）異步控制器：
產品性能特點：
1) 功能豐富，擴展性強；
系統設計完善，配套齊全，擴展性強，幾乎適用于目前行業內所有接口類型的單元板（通過軟件設置）。為用戶提供良好的技術支持和應用開發平臺。
2) 性能穩定，即接即用；
采用超大規模SOC 器件，設計獨特，結構嚴密，性能穩定。使用時無需調試，即接即用。
3) 低移位時鐘，超高幀頻，畫面穩定；
采用獨特的設計方法，實現了低移位時鐘下的高幀頻，畫面穩定性極好，無閃爍。
4) 通訊接口豐富，通訊速度高；
可同時支持RS232 、RS485 接口。串口通訊波特率和地址可設，串口通訊速度可達115200 bit/S 以上。板載通訊參數恢復默認設置跳線，方便調試維護。
5) 控制點數及容量；
支持雙色可達512*16 點（雙色32 個漢字），可存儲100 幅。
6) 支持集群顯示管理；
7) 板載高精度RTC 芯片，用無壽命擔憂的超級電容代替?zhèn)鹘y(tǒng)的電池；
8) 支持定時自動開關屏，播放列表和播放計劃編輯，實現無人值守；
9) 支持多種左移，連續左移等多種畫面特技顯示方式；
10) 支持多種時間顯示格式；
11) 支持R 、G 數據間的交換顯示；
12) 提供標準的數據庫接口及其說明，便于用戶進行二次開發；
13) 完全公開的通訊協議，便于用戶進行個性化深層次開發應用；
14) 針對排號系統進行專門優化，便于用戶操作控制，延長產品關鍵器件壽命100 倍。
15) 行業內最小的物理尺寸（8cm * 5.3cm ），便于用戶集成安裝。
16) 預留可擴展接口，可根據用戶需要外接溫濕度傳感器、或定制增加其他功能。
LED 圖文異步控制器：
性能特點介紹：
內容
性能
CPU 類型
ARM7TDMI
內存容量
8MByte
FLASH 容量
2MByte （完全支持脫機、掉電內容保存可用 1.2MByte ）
通訊端口
RS232 RS485 （半雙工）
通訊速率
RS232
全雙工方式115,200~9600bps 可調整
RS485
無線接入
GPRS 、CDMA
顯示顏色
紅、綠、黃三色
控制 LED 像素
128(H) x 2048(W) 或 256(H) x 512(W)--- 雙色
256(H) x 2048(W) 或 512(H) x 512(W)--- 單色
邏輯顯示
軟件實現顯示屏內邏輯分割，各邏輯區獨立動作顯示、互不影響
顯示內容
文本、圖片、動畫
顯示方式
l 順序顯示；
顯示效果
l 文字、圖片疊加顯示；
l 透明顯示；
l 多種動作顯示；
l 文字特效顯示；
l 動作速度可調
內碼支持
l 內置國標漢字庫；
l 支持純文字屏、區位碼傳輸；
l 16/24 點陣的宋體字庫（占用 0.8MByteFALSH空間）
時鐘功能
完善的時鐘顯示功能：
l 年月日、星期、時間顯示；
l 正計時、到計時顯示；
l 模擬時鐘顯示
l 顯示字體、字號、顏色、位置等可任意設定
自動開關屏
支持計算機遠程開關屏功能或設定時間自動開關屏功能（軟關屏，顯示黑色）
亮度調節
計算機設定非線性亮度調節 8級
溫濕度檢測
支持屏體溫濕度自動檢測功能（選配傳感器）
系統擴展
支持多用途接入、系統功能擴展（客戶定制）
供電電壓
DC5V
功耗
< 2W
操作溫度
-20 ℃ - 50℃
操作濕度
0 % - 95%
