在工業控制中，很多現場使用CAN-BUS總線通訊系統，在一些布線不便的地方，使用CAN-BUS總線系統非常麻煩，可借助以太網來傳輸CAN數據。
在實際應用中，CAN總線電纜容易受到干擾，所以使用光纖中繼比較常見，但光纖中繼的缺陷非常明顯，一是仍然會受CAN總線傳輸距離限制，二是受到組網條件限制，因為一般的光纖中繼器僅僅為點對點方式使用。
目前可使用設備將CAN總線數據通過網關轉換為以太網格式借助現在以太網絡進行傳輸，一般使用C/S模式或虛擬串口模式實現，雖然可以解決CAN傳輸距離問題，但是使用也非常復雜，需要用戶更改協議才能與此類型網關配合使用，而現場也需要進行大量調試工作，且各廠家產品互不兼容，對用戶來說，且有非常大的局限性。
為解決上述問題，上海兆越公司開發了一款可以借助以太網絡來進行CANBUS總線通訊的CAN總線網關MIC-2031-2F，MIC-2031-2F提供2個100M以太網光口、1個10/100M以太網電口及1個CAN接口。
MIC-2031-2F的使用非常靈活，即可以使用專用光纖網絡來傳輸以提高傳輸質量，也可以借助現在網絡來傳輸以降低成本。

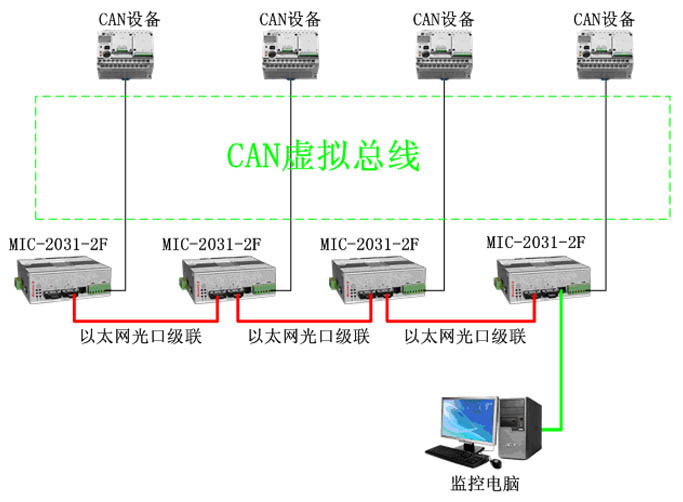

使用專用光纖網絡傳輸：
MIC-2031-2F的2個100M光口可以可以使用專用的光纖網絡將多臺MIC-2031-2F級聯，可以完全保證CAN總線數據的傳輸質量。使用兆越獨有的虛擬CAN總線技術，實現CAN數據借助MIC-2031-2F組成的光以太網絡進行傳輸，無需設置即可使用，極大地方便了現場用戶的使用。使用拓撲圖如下：

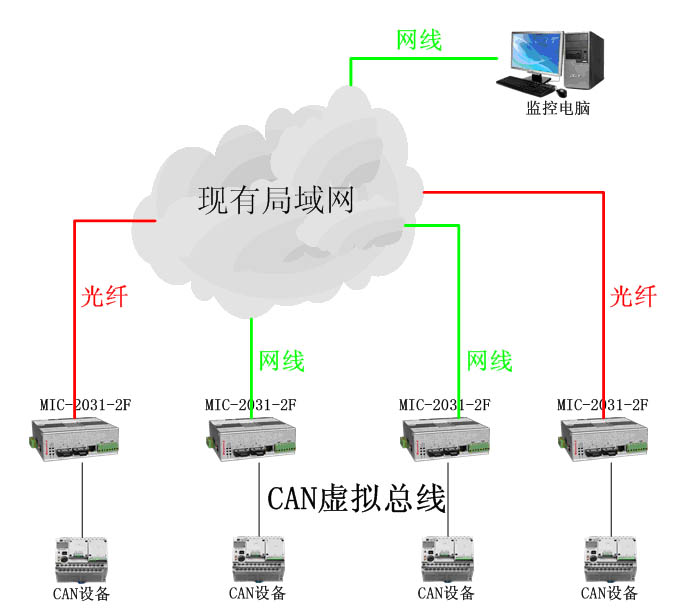

借助現有網絡傳輸：
除使用專用光纖網絡組網外，MIC-2031-2F還可借助現有以太網絡來進行CAN虛擬總線傳輸，這樣做的好處在于用戶可以直接使用MIC-2031-2F的以太網光口或電口接入現有的局域網來傳輸CAN數據，不需要額外配置光纜，極大地節省了用戶成本。
MIC-2031-2F可提供1個10/100M以太網口，供現場工程師使用監控工具監控總線數據，非常方便現場工程師的總線調試工作，同時也方便了現場維護的工作。
|
