背景：
我國化纖紡織行業一般的計量印字崗位以油墨、調墨油進行調和的方式人工手印、手工記錄、工作量大，操作過程耗時、費力、記錄不規范，人為因素影響大。產成品管理由人工完成，工作量大、工作效率低下。既缺乏有效的監控，又不能讓管理人員及時的了解現場生產情況。一直以來，關系數據庫以它操作方便、易于訪問和維護、數據完整性更強、管理效率高等一系列的優點被人們廣泛使用，紫金橋組態軟件以它對實時數據快速、安全的采集以及穩定的數據處理被廣大用戶所接受。我們充分利用這兩者的優點來開發一套以條碼打印為主的生產產品管理系統。
系統功能
主要功能是數據采集、生產信息管理、條碼和報表的打印三個部分。

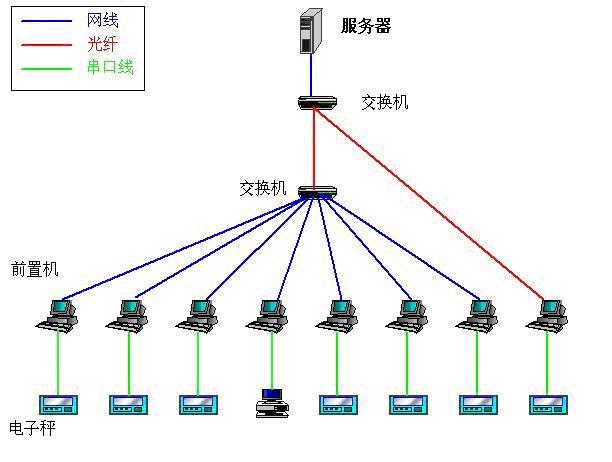

網絡結構如下圖：
利用紫金橋組態軟件，將電子秤得到的數據通過編寫好的驅動采集到前置機上，數據經過前置機的處理后，存儲至前置機上的關系數據庫中，最后通過網絡將數據統一存儲至服務器上的關系庫中進行存儲。
數據采集
利用紫金橋組態軟件的數據采集功能，通過已經開發完成的驅動，將電子秤上的數據實時的采集到紫金橋?qū)崟r(shí)數據庫中，數據經過紫金橋軟件的處理后，存儲到關系數據庫中。

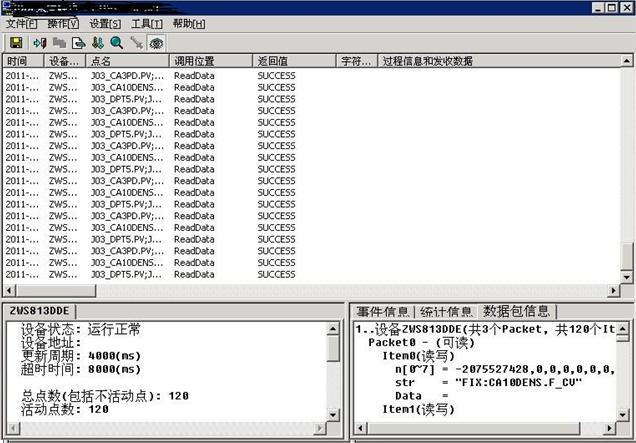

下圖為驅動采集畫面：
生產信息管理
具體功能如下：
權限管理：
系統提供三級權限，四級權限為：車間管理員、班長、操作工、系統管理員。系統管理員可以管理車間管理員、維護系統全局?jǐn)?shù)據、維護數據庫。具體權限在用戶登錄時進行驗證。

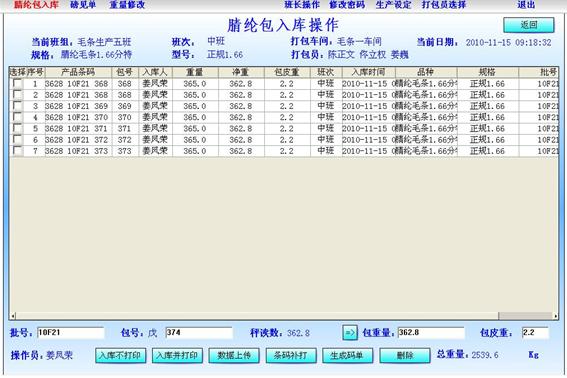

入庫管理：前置機實時采集電子秤的稱量數據,稱量數據經現場操作工確認后保存到庫存數據庫，確認入庫同時提供選擇是否打印條型碼。
基本數據維護：
基本數據包括產品名稱、產品規格、批號、班次等信息，基本數據保存在數據庫服務器，基本數據的增加、修改、刪除等操作需要車間管理員權限。
統計報表：
統計出庫入庫報表�？砂磿r(shí)間、產品名稱、產品規格、批號、班次等信息進行查詢統計，并提供客戶需要的班報、日?qǐng)?bào)表、月報表、年報表。
數據庫維護管理：
數據備份、恢復等管理。
報表和條碼打印

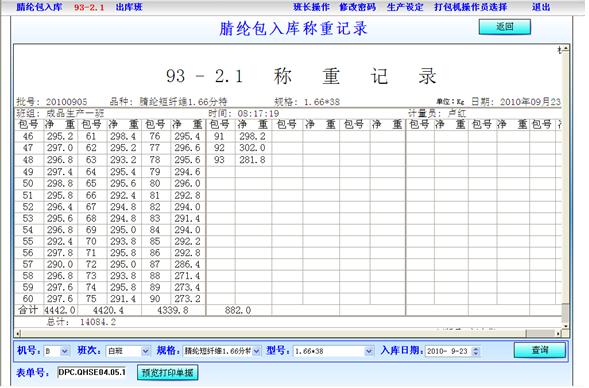

報表打印如下：
條碼示例格式：
結論：
既利用了紫金橋組態軟件能實時、快速、安全的采集現場數據以及數據處理的完整性高的優點，又集合了關系型數據庫數據存儲量大、數據穩定性高、易擴展的優勢，并且在此基礎上，本套管理系統針還對不同型號電子秤開發了大量的驅動模塊以及功能模塊，根據客戶的需求進行最優化的定制服務，極大的提高了開發效率與系統的運行穩定性。此系統是我國化纖紡織行業將普遍采用的生產包裝方式和組織形式，是未來該行業發展的必然趨勢。
|
