PLC與觸摸屏通訊不上？怎么辦，這是所有做工控的人都面對過或者是以后要面對的問題，那么怎么有效果的去解決這個問題，此文為大家介紹一下：
LC與HMI通訊不上主要是有3點原因：
1，PLC的類型你選對沒有，S7200就是S7200，S7300直接連接的話就要用S7300MPI，還有就是所有的PLC只要是支持MODBUS的協議的基本都是可以跟WEINVIEW的HMI連接的，這個時候你的PLC類型就選擇MODBUS RTU。詳細的你可以看一下EB8000的PLC連接手冊。

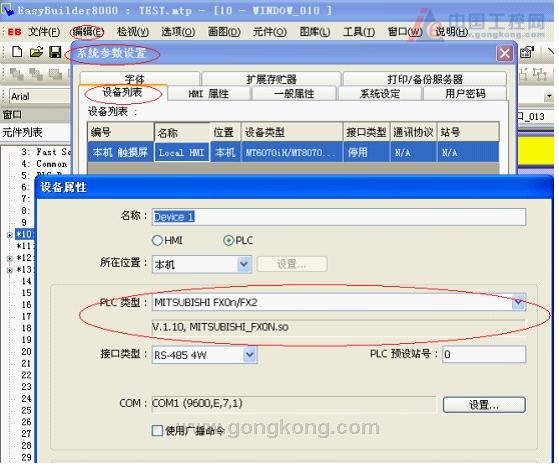

2，通訊的參數設置一定要一致，波特率啊，校驗，停止位。。。。等等PLC要跟HMI一致，如下圖，這就是HMI設置參數的位子
3，就是通訊線的陣腳定義了，你用什么PLC，RS232還是RS485，在EB8000的使用手冊里面都有，不知道的話，可以打4008880872問一下。
那么怎么樣去判斷到底是硬件還是軟件設置有問題了？
用在線模擬，首先你先把PLC直接跟電腦連接在一起，用PLC的軟件跟PLC通訊上，軟件關掉PLC的軟件，運行你將要下載到HMI里面的圖片，保存，編譯，在線模擬，如果PLC跟電腦連接上了，那就是第3點通訊線有問題，換根線就OK了
如果在線模擬通訊不上，那證明你的通訊參數沒有設置好，上面就是HMI設置通訊參數的位子，可以依次來設置。
通訊是最簡單的問題，也是最復雜的問題。
|
