功能介紹：紫金橋公司憑借多年從事工控行業的經驗，為用戶提供了將實時數據庫中的數據定時的存儲到用戶指定的數據表中。具體的功能介紹如下：
- 數據轉儲組態

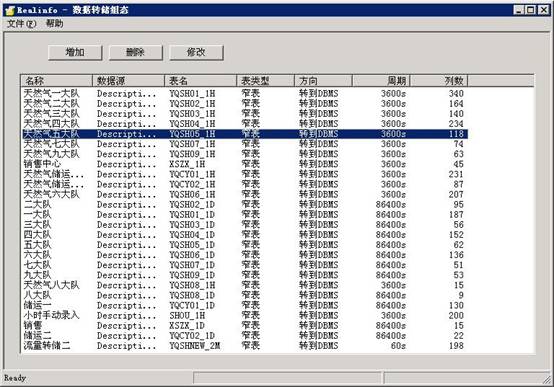

1、依據組態軟件的使用慣例，數據轉儲組件也分為組態和運行兩個部分，如下圖所示的是組態的主界面：
在這個界面中，用戶可以完成增加、刪除和修改數據表等操作。數據轉儲組件將轉儲的單位定義為數據表，用戶可以定義數據表中轉儲的數據、轉儲的時間和時間間隔等相關信息。

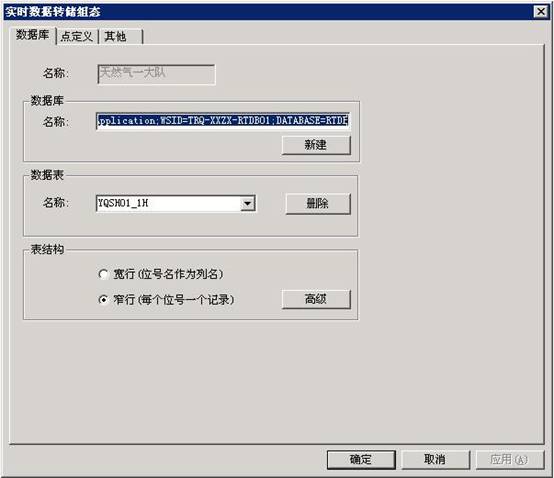

2、點擊“修改”按鈕或雙擊任意一行進入下一步的配置。

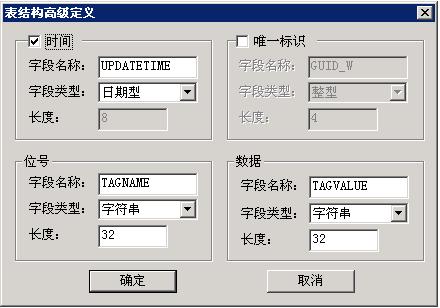

此處的“數據庫”指的是與之交互的關系數據庫，“數據表”指的是關系庫中的任意一個數據表，“表結構”提供了兩種交互用的表結構。點擊“高級”按鈕可以對表結構作更多的配置。點擊“確定”完成配置。

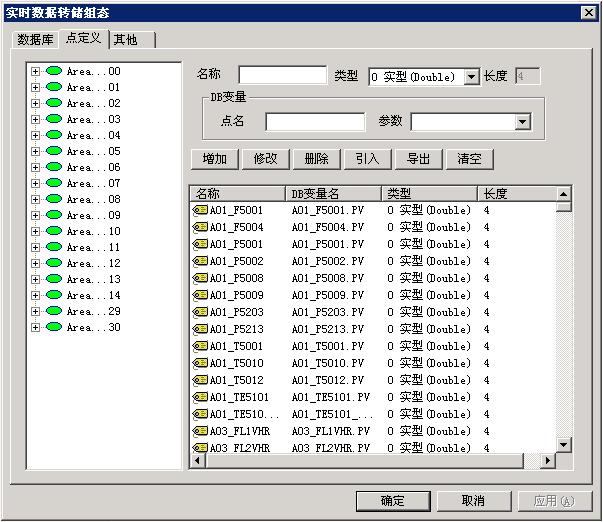

3、數據點定義
“點定義”標簽頁提供了對數據表中數據項的配置操作。左側的樹型結構中列出了實時數據中的點信息，用戶可以將這些點作為轉儲數據表中的數據項。在這個界面中用戶可以為數據表完成添加、修改、刪除數據項等操作。也可以將數據項的信息導出，或從其他文件中引入。

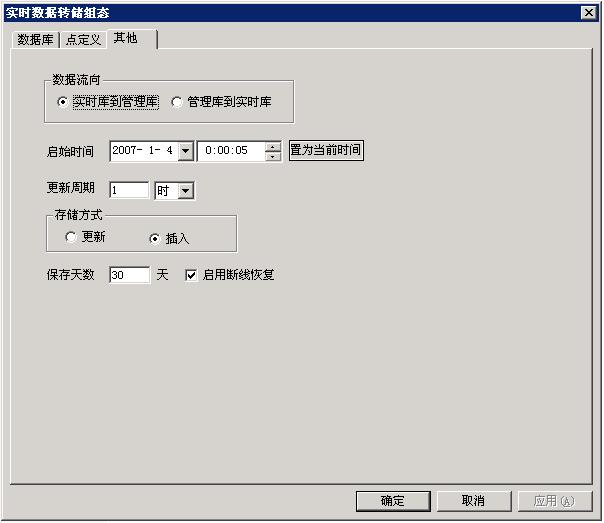

4、其他的配置信息
在“其他”標簽頁中，用戶可以配置數據流向、啟始時間、更新周期、存儲方式等信息。在這里說明一下“啟用斷線恢復”功能。
在日常的使用中，經常會出現網絡不暢，或某臺機器斷電的問題。當出現問題時，服務器會自動保存數據，待問題解決后將數據恢復，保證歷史數據的完整性。用戶可以根據需要設置保存的天數。
配置完以上所有信息后點擊“確定”完成配置操作。
- 數據轉儲運行

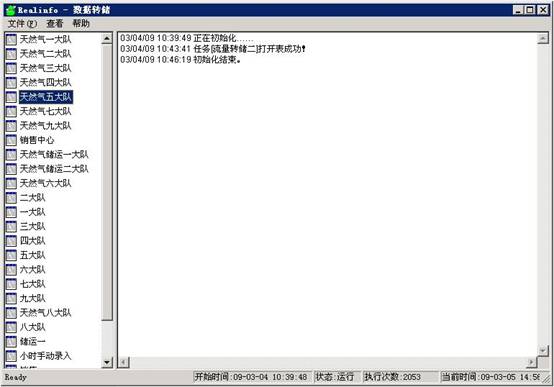

數據轉儲的運行界面分為兩個部分：左側為各個數據表的名稱，右側為信息顯示窗口。

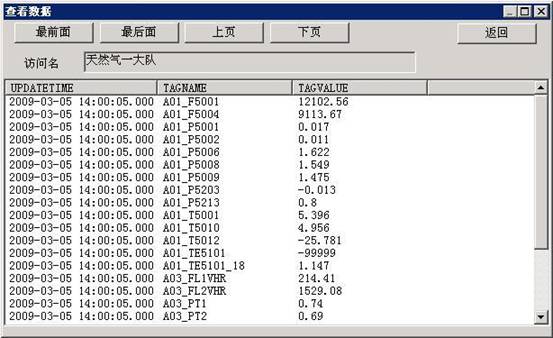

雙擊左側數據表的名稱，可以查看數據交互界面。
在這個界面中用戶可以看到本數據表最近一次交互的時間、交互的點名、以及交互的數據值。受窗口大小的限制，信息是分頁顯示的，用戶可以通過上方的按鈕察看不同頁的信息。
注：在使用數據轉儲組件的過程中，請不要關閉運行部分。
|
