西門子S7300連接Wincc，通過OPC方式（BCNetS7 OPC軟件）；或者西門子TCP/IP驅動。

一、BCNet-S7MPI通過BCNetS7 OPC軟件連接Wincc的設置

1、打開Wincc軟件，新建一個項目；右鍵“變量管理”，選擇“添加新的驅動程序”，選擇“OPC.chn”

2、右鍵OPC連接，選擇“系統參數”，打開“OPC條目管理器”，選擇“OPC.BCNet.S7”

3、“瀏覽服務器”

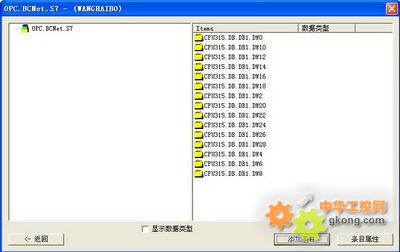

4、點擊“下一步”，搜索OPC服務器變量；

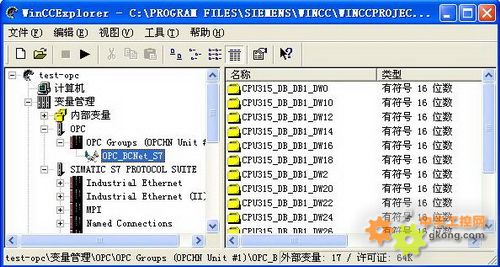

5、全選變量，“添加條目”，將變量添加到Wincc中。

二、BCNet-S7MPI通過西門子TCP/IP驅動連接Wincc的設置

1、新建WINCC項目，選中項目的變量管理，點擊鼠標右鍵，選擇快捷菜單“添加新的驅動程序”，在彈出的對話框中選擇 SIMATIC S7 PROTOCOL SUITE，選擇TCP/IP，點擊鼠標右鍵，新驅動程序的鏈接。

2、在彈出的連接屬性對話框輸入連接名字，如”BCNetS7MPI”，點擊屬性按鈕，在彈出的屬性對話框中輸入IP地址為BCNet-S7MPI的IP地址。

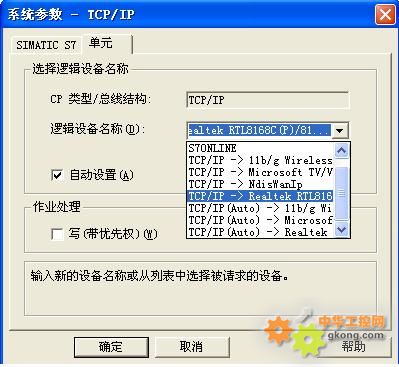

3、鼠標右鍵TCP/IP，選擇“系統參數”，選擇“單元”屬性頁，設置邏輯設備名稱為TCP/IP->（計算機網卡）。

4、在新建的連接下，新建變量。
