6SE7023變頻器顯示F002故障維修總結
本文討論的是西門子變頻器6SE7023顯示“F002”故障的檢修過程和故障分析。供大家參考。
上海津信變頻器技術服務中心最近收到客戶送修西門子6SE7023變頻器2臺，上電運行一段時間就顯示F002故障，無法復位。工程師立即開始檢查。
檢查過程：

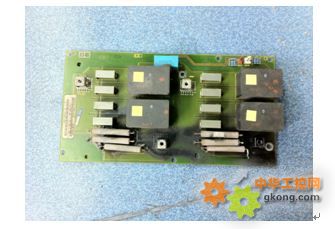

將該變頻器側板拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。但是看到充電卡上有電阻明顯被燒焦的痕跡，但是電阻還是好的。將變頻器送電，顯示正常。開機運行，變頻器顯示F002故障。故障解釋：預充電故障，即在預充電時達不到80%的最小直流母線電壓，超過3S的最大充電時間。
故障原因分析：
根據ACS800 TEMP故障解釋，出現故障的原因可能有2種：
1、輸入電源電壓。
2、直流電壓檢查。
首先，檢測第一種可能性。測量輸入電壓為380V左右，整流模塊好的，電容充電時間比較長，但是測量直流母線電壓540VDC。應該排除輸入電源電壓的可能性。
其次，檢查變頻器直流電壓檢查，實際測量值540VDC，但是變頻器檢測顯示直流電壓只有12VDC，那么肯定是直流電壓檢查回路損壞，導致中間回路繼電器沒有吸合，導致充電電阻發熱，充電板被燒焦。
維修過程：
先清理變頻器內部，將變頻器清理干凈，測試電容箱，將電容做充放電試驗，電容完好。然后修復直流電壓檢測回路，將功率卡及電容箱依次安裝后，更換好的充電卡測試，符合上電條件。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。
經驗總結：
上海津信變頻器維修服務中心根據多年來對西門子變頻器檢修經驗，得出結論：6SE70變頻器顯示F002故障，很多情況下是直流電壓檢查回路損壞導致。
|
