臺達DVP系列PLC支持Modbus ASCII&RTU 串口協議。因此與紫金橋監控組態軟件進行連接時可以選用Modicon(莫迪康)下面的Modbus(ASCII & RTU 串口通訊)協議，如下圖所示：

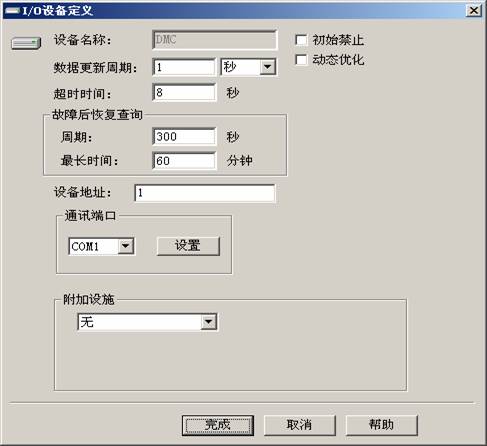

雙擊，進入定義設備頁面(如下圖所示)：
設備名稱：是一個邏輯名，可以根據實際需要命名為有一定含義的名字；
數據刷新周期：默認是50毫秒。紫金橋軟件的IO Server采集數據的頻率。
超時時間：默認8秒，當?shù)匠瑫r(shí)時間的時候，PLC的數據還沒傳上來被認為是一次通訊
超時。
以上兩項根據實際的數據更新要求、串口、PLC性能進行設置。
設備地址：根據實際PLC地址設定，必須與要通訊的PLC地址一致。
串口為PC機端的COM口。
單擊“設置”按鈕,彈出通信端口的參數設置，這個根據具體PLC進行設置。

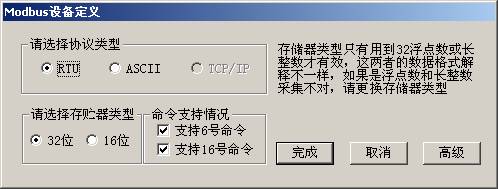

單擊下一步，彈出協議選擇對話框，臺達PLC對于RTU,ASCII方式都支持。
注意：因?yàn)榕_(tái)達PLC的特殊性，在某些型號的PLC對于每次讀取數據的包長有特殊要求。所以這里一定要對包長進行設置，單擊高級按鈕，把包的最大長度設置為16。
單擊確定及完成了邏輯設備的定義。
對于數據庫點的外部連接，下面給出臺達PLC對應Modbus寄存器地址的對照表。
對照表格選擇寄存器類型，偏置中輸入紫金橋地址即可。
例如：
臺達PLC中的寄存器M10，查表得到Modbus地址為002059，寄存器類型為DO,紫金橋中的偏置地址為2058。因此，得到如下輸入：
臺達PLC寄存器地址于Modbus寄存器地址對照表
|
寄存器
類型 |
范圍
(Range) |
類型
（Type） |
DVP地址
（Hex） |
Modbus地址
（Dec） |
Modbus
寄存器 |
紫金橋地址 |
|
S |
000-255 |
Bit |
0000-00FF |
000001-000256 |
DO |
0~255 |
|
S |
256-511 |
Bit |
0100-01FF |
000257-000512 |
DO |
255-511 |
|
S |
512-767 |
Bit |
0200-02FF |
000513-000768 |
DO |
512-767 |
|
S |
768-1023 |
Bit |
0300-03FF |
000769-001024 |
DO |
768-1023 |
|
X |
000-377(Octal) |
Bit |
0400-04FF |
101025-101280 |
DI |
1024-1279 |
|
Y |
000-377(Octal) |
Bit |
0500-05FF |
001281-001536 |
DO |
1280-1535 |
|
T |
0-255 |
Bit |
0600-06FF |
001537-001792 |
DO |
1536-1791 |
|
Word |
0600-06FF |
401537-401792 |
HR |
1536-1791 |
|
M |
0-255 |
Bit |
0800-08FF |
002049~002304 |
DO |
2048-2303 |
|
M |
256-511 |
Bit |
0900-09FF |
002305-002560 |
DO |
2304-2559 |
|
M |
512-767 |
Bit |
0A00-0AFF |
002561-002816 |
DO |
2560-2815 |
|
M |
768-1023 |
Bit |
0B00-0BFF |
002817-003072 |
DO |
2816-3071 |
|
M |
1024-1279 |
Bit |
0C00-0CFF |
003073-003328 |
DO |
3072-3327 |
|
M |
1280-1535 |
Bit |
0D00-0DFF |
003329-003584 |
DO |
3328-3583 |
|
M |
1536-1791 |
Bit |
B000-B0FF |
045057-045312 |
DO |
45056-45311 |
|
M |
1792-2047 |
Bit |
B100-B1FF |
045313-045568 |
DO |
45312-45567 |
|
M |
2048-2303 |
Bit |
B200-B2FF |
045569-045824 |
DO |
45568-45823 |
|
M |
2304-2559 |
Bit |
B300-B3FF |
045825-046080 |
DO |
45924-46079 |
|
M |
2560-2815 |
Bit |
B400-B4FF |
046081-046336 |
DO |
46080-46335 |
|
M |
2816-3071 |
Bit |
B500-B5FF |
046337-046592 |
DO |
46336-46591 |
|
M |
3072-3327 |
Bit |
B600-B6FF |
046593-046848 |
DO |
46592-46847 |
|
M |
3328-3583 |
Bit |
B700-B7FF |
046849-047104 |
DO |
46848-47103 |
|
M |
3584-3839 |
Bit |
B800-B8FF |
047105-047360 |
DO |
47104-47359 |
|
M |
3840-4095 |
Bit |
B900-B9FF |
047361-047616 |
DO |
47360-47615 |
|
C |
0-199
(16 bit) |
Bit |
0E00-0EC7 |
003585-003784 |
DO |
3584-3783 |
|
Word |
0E00-0EC7 |
403585-403784 |
HR |
3584-3783 |
|
200-255
(32 bit) |
Bit |
0EC8-0EFF |
003785-003840 |
DO |
3784-3839 |
|
Word |
0EC8-0EFF |
403785-403840 |
HR |
3784-3839 |
|
D |
000-255 |
Word |
1000-10FF |
404097-404352 |
HR |
4096-4351 |
|
D |
256-511 |
Word |
1100-11FF |
404353-404608 |
HR |
4352-4607 |
|
D |
512-767 |
Word |
1200-12FF |
404609-404864 |
HR |
4608-4863 |
|
D |
768-1023 |
Word |
1300-13FF |
404865-405120 |
HR |
4864-5119 |
|
D |
1024-1279 |
Word |
1400-14FF |
405121-405376 |
HR |
5120-5375 |
|
D |
1280-1535 |
Word |
1500-15FF |
405377-405632 |
HR |
5376-5631 |
|
D |
1536-1791 |
Word |
1600-16FF |
405633-405888 |
HR |
5632-5887 |
|
D |
1792-2047 |
Word |
1700-17FF |
405889-406144 |
HR |
5888-6143 |
|
D |
2048-2303 |
Word |
1800-18FF |
406145-406400 |
HR |
6144-6399 |
|
D |
2304-2559 |
Word |
1900-19FF |
406401-406656 |
HR |
6400-6655 |
|
D |
2560-2815 |
Word |
1A00-1AFF |
406657-406912 |
HR |
6656-6911 |
|
D |
2816-3071 |
Word |
1B00-1BFF |
406913-407168 |
HR |
6912-7167 |
|
D |
3072-3327 |
Word |
1C00-1CFF |
407169-407424 |
HR |
7168-7423 |
|
D |
3328-3583 |
Word |
1D00-1DFF |
407425-407680 |
HR |
7424-7679 |
|
D |
3584-3839 |
Word |
1E00-1EFF |
407681-407936 |
HR |
7680-7935 |
|
D |
3840-4095 |
Word |
1F00-1FFF |
407937-408912 |
HR |
7936-8911 |
|
D |
4096-4351 |
Word |
9000-90FF |
436865-437120 |
HR |
36864-37119 |
|
D |
4352-4607 |
Word |
9100-91FF |
437121-437376 |
HR |
37120-37375 |
|
D |
4608-4863 |
Word |
9200-92FF |
437377-437632 |
HR |
37376-37631 |
|
D |
4864-5119 |
Word |
9300-93FF |
437633-437888 |
HR |
37632-37887 |
|
D |
5120-5375 |
Word |
9400-94FF |
437889-438144 |
HR |
37888-38143 |
|
D |
5376-5631 |
Word |
9500-95FF |
438145-438400 |
HR |
38144-38399 |
|
D |
5632-5887 |
Word |
9600-96FF |
438401-438656 |
HR |
38400-38655 |
|
D |
5888-6143 |
Word |
9700-97FF |
438657-438912 |
HR |
38656-38911 |
|
D |
6144-6399 |
Word |
9800-98FF |
438913-439168 |
HR |
38912-39167 |
|
D |
6400-6655 |
Word |
9900-99FF |
439169-439424 |
HR |
39168-39423 |
|
D |
6656-6911 |
Word |
9A00-9AFF |
439425-439680 |
HR |
39424-39679 |
|
D |
6912-7167 |
Word |
9B00-9BFF |
439681-439936 |
HR |
39680-39935 |
|
D |
7168-7423 |
Word |
9C00-9CFF |
439937-440192 |
HR |
39936-40191 |
|
D |
7424-7679 |
Word |
9D00-9DFF |
440193-440448 |
HR |
40192-40447 |
|
D |
7680-7935 |
Word |
9E00-9EFF |
440449-440704 |
HR |
40448-40703 |
|
D |
7936-8191 |
Word |
9F00-9FFF |
440705-440960 |
HR |
40734-40959 |
|
D |
8192-8447 |
Word |
A000-A0FF |
440961-441216 |
HR |
40960-41215 |
|
D |
8448-8703 |
Word |
A100-A1FF |
441217-441472 |
HR |
41216-41471 |
|
D |
8704-8959 |
Word |
A200-A2FF |
441473-441728 |
HR |
41472-41727 |
|
D |
8960-9215 |
Word |
A300-A3FF |
441729-441984 |
HR |
41728-41983 |
|
D |
9216-9471 |
Word |
A400-A4FF |
441985-442240 |
HR |
41984-42239 |
|
D |
9472-9727 |
Word |
A500-A5FF |
442241-442496 |
HR |
42240-42495 |
|
D |
9728-9983 |
Word |
A600-A6FF |
442497-442752 |
HR |
42496-42751 |
|
D |
9984-9999 |
Word |
A700-A70F |
442753-443008 |
HR |
42752-43007 |
注：本對照表以臺達公司相關文檔為準。
|
