海為PLC體驗報告
體驗時間：2011年5月8日至2011年5月28日
體驗地點：源普自動化控制試驗室
體驗機型：海為S20ZA220T
體驗內容：（1）通常案例應用
（2）與西門子s7-200 自由口通訊
本人在四月下旬收到海為公司發來體驗用PLC，因工程項目調試，體驗工作在五月才開始。
首先，在外型上感覺這款PLC的質感還是可以的，只是體積稍大，散熱效果應該更好。安裝方式可以采用標準導軌式安裝，方便靈活。下一步，安裝軟件，軟件“體積”不大，安裝后還附帶較多應用實例，為初次使用者帶來很大的方便，編程操作總體來說類似于三菱和西門子MICRO-WIN的結合版，但是多出了一些功能模塊（可能叫指令更準確一些），在以往的編程軟件中，通常的功能是以子程序或者中斷的形式出現，在海為的編程軟件中，很簡單的幾條指令就能實現這些功能，大大降低了復雜程序?qū)幹乒こ處煹囊蟆?/SPAN>
（1） 通常的應用也就是主要結構為離散量的控制邏輯，這樣的控制主要以常開常閉和線圈輸出的功能指令，對比三菱和西門子s7-200并無太大區別，海為的這款PLC因?yàn)楸救藭r(shí)間限制沒有盡可能多的試驗全部輸入輸出開關量都使用的情況，但是效果應該是可以讓人滿意的，模擬量的數據處理在復雜的工程數據（浮點數以及復雜的公式計算）運算方面可能有些滯后，但是小型系統中還是可以使用的。

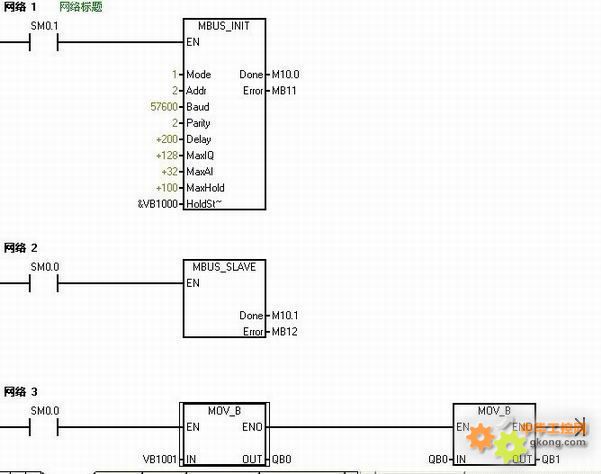

（2） 海為對MODBUS通訊功能的支持還是比較讓人滿意的，簡單的一條指令就能實現MODBUS數據的讀或者寫，本人以s7-200為分站模式，幾條指令就實現了兩臺不同品牌PLC之間的通訊（參考程序如下圖：）西門子PLC中
海為程序：
 簡單的指令，就可以實現了s7-200 與海為PLC的通訊。
體驗建議：很多大型工程的分支部分可以考慮節省開支使用或者考慮使用國產PLC但是通訊還是主要以PROFIBUS-DP為主，希望海為可以考慮這一塊的開發與應用。另外，使用USB-232轉換的串口編程的時候通訊非常不穩定，現在的工程調試人員所用的通常都是筆記本電腦，一般不帶串口，或者直接開發USB接口的編程電纜。
由于本人時間有限，所體驗部分可能有試驗不完全或者不正確部分，望海為公司開發人員批評指正，謝謝！
體驗人員：江蘇源普自動化系統有限公司
周 勤 創
2011.05 .31
|
