0 引言
海門位于著名的長江三角洲，建縣于公元958年（后周顯德5年），因出江入海之門戶而得名，素有"棉糧故里、濱江樂土"之稱。
海門行政中心電力監控和電能管理項目是2009年7月份開始的項目，旨在通過該系統實現行政中心A樓，B樓，H樓和主樓電力系統的集中管理和檢測，實現遠程智能化配電系統。該項目實現了海門行政中心4座樓內電力系統的智能管理。設計方案為4個樓內的4個配電室，通過光電轉換器經過光纖拉倒主樓地下一層的配電中心。4個配電室現場放置通訊機柜，儀表數據通過485線通過MOXA串口服務器，光電轉換器輸送到配電中心。
1 系統結構
Acrel-3000電力監控軟件是對現場生產數據進行采集與過程控制的專用軟件，最大特點是能以靈活多樣的“組態方式”而不是編程方式來進行系統集成，它提供了良好的用戶開發界面和簡捷的工程實現方法，只要將其預設置的各種軟件模塊進行簡單的“組態”，便可以非常容易地實現和完成監控層的各項功能。比如在分布式網絡應用中，所有應用（例如趨勢曲線、報警等）對遠程數據的引用方法與引用本地數據完全相同，通過“組態”的方式大大縮短了自動化工程師的系統集成時間，提高了集成效率。海門行政中心變配電系統拓?fù)浣Y(jié)構如圖1。
圖1 變配電系統拓?fù)浣Y(jié)構圖
系統采用分布式結構，按功能或區域進行劃分，模塊化設計。整個系統分為三層，即站控管理層、網絡通訊層、現場設備層。
1.1 現場設備層
現場設備層主要任務是將現場的各種配電系統的運行參數進行采集和測量，并將采集和測量的各種數據經網絡通訊層傳輸至監控系統。其中主樓變配電室主要設備是：ACR220EL/KC、ACR330EL/KC可編程智能電測表共96塊；A樓變配電室主要設備是：ACR220EL/KC可編程智能電測表共63塊；B樓變配電室主要設備是：ACR220EL/KC可編程智能電測表共59塊；H樓變配電室主要設備是：ACR220EL/KC可編程智能電測表共105塊。上述設備均相互獨立完成各自的功能，不依賴主控計算機運行，具備RS-485 通信接口，通過現場的RS-485總線將檢測到的各項電參數和狀態信號實時傳輸?shù)街虚g層的數據處理單元—串口服務器。
ACR系列可編程智能電測表，該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。
1.2 網絡通訊層
網絡通訊層位于現場層與主控層之間，采用高性能、嵌入式通訊服務器。通訊服務器負責把現場層儀表采集的數據經過網絡通信聯接、數據交換上傳到主控層，是主控層與現場層的橋梁。
1.3 站控管理層
主控層位于主樓地下一層變配電室內，配置高性能、高可靠性工業級計算機、UPS不間斷電源、打印機等。Acrel-3000電力監控軟件安裝在主控計算機上，通過軟件的人機界面和各種管理功能實現對整個行政中心的實時監控和報表管理。
海門行政中心的值班室位于主樓負一層變配電室內，配置一臺工業網絡交換機；A樓變配電室現場采用8根總線，使用一臺8口的串口服務器，通過光纖連接至主樓值班室內的交換機上；B樓變配電室現場采用6根總線，使用一臺8口的串口服務器，通過光纖連接至主樓值班室內的交換機上；H樓變配電室現場采用5根總線，使用一臺8口的串口服務器，通過光纖連接至主樓值班室內的交換機上；再通過交換機把數據傳輸?shù)焦た貦C。
2 電力監控系統的主要功能
系統依據客戶實際需求進行設計，并實現了一次主接線圖界面顯示；電參量遙測及電參量越限報警；事件記錄；系統運行異常監測；故障報警及操作記錄；報表查詢與打��；系統負荷實時、歷史曲線，用戶權限管理等主要功能。
2.1 數據采集與處理
數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Ep、遠程設備運行狀態等數據。
數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。
2.2 人機交互
系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，CAD圖形顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數；畫面實時動態刷新；模擬量顯示等。
2.3 故障報警及事故追憶
在配電系統發生運行故障時，會及時發出聲光報警提示用戶及時響應故障回路，同時自動記錄事件發生的時間，以被用戶查詢，追憶故障原因。
2.4 數據庫建立與查詢
主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。
2.5 運行負荷曲線
定時采集進線及重要回路電流負荷參量，自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況。
2.6 電能成本管理
自動進行日、月、年的電能統計，同時生成日、月、年報表。
3 案例分析
海門行政中心低壓配電系統主要有10臺10/0.4 kV配電變壓器，本系統主要負責對低壓進線及相應配出回路的實時動態監測。
進線回路采用ACR330EL/KC，它能測量三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能等多種電參量，并帶有4路光電隔離開關量輸入接點和2路繼電器控制輸出接點,帶RS485通訊接口。
配出回路采用ACR220EL/KC，它能測量三相電流，帶有4路光電隔離開關量輸入接點和2路繼電器控制輸出接點，帶RS485通訊接口。
低壓配電系統主要監測運行設備的電參量，其中包括：進線三相電流，功率，功率，電能，頻率等電參量及配出回路的三相電流，見圖2。

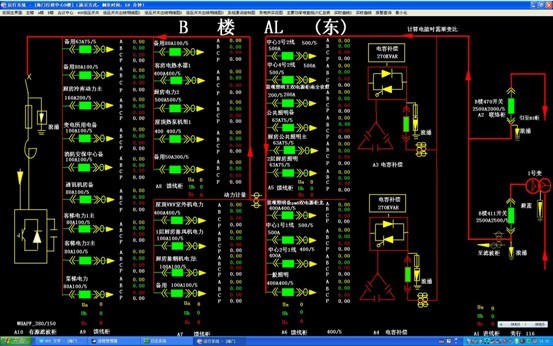

圖2 B樓低壓配電系統配電系統圖

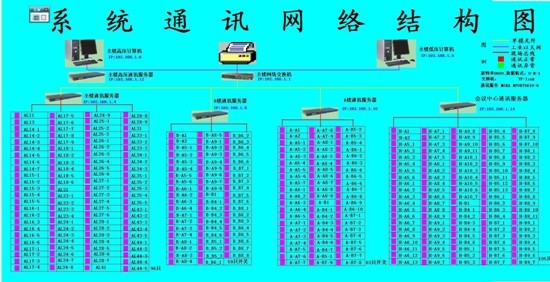

系統通訊狀態圖，可實時查看系統各設備通訊運行情況，見圖3。
圖3 電力監控系統通訊狀態圖

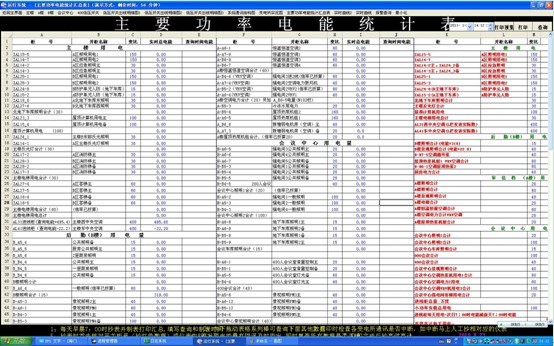

遠程抄表功能，完成對各主要回路的實時遠程集抄功能，見圖4。
圖4 遠程抄表

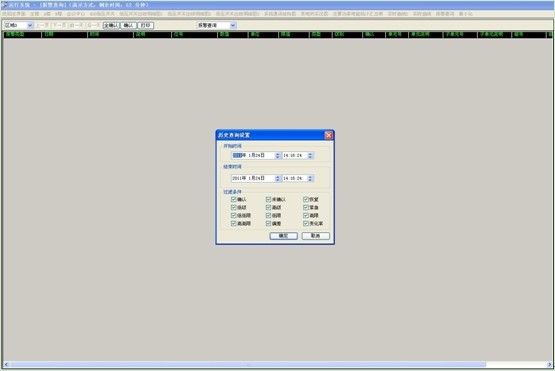

事件記錄功能，事件記錄報警可實時歷史查看，見圖5。
圖5 事件記錄
4 設備與投資
根據現場實際情況所配置的系統硬件含采集裝置、電源、工作站主機、打印設備、系統軟件、弱電安裝施工等總計費用為19萬元左右。配電各環節的數據均可通過監控主機集中顯示，方便配電管理人員及時發現配電故障環節，按月統計用電數據，又可以轉發上傳至樓宇自控系統BAS，便于整體調度。相對于傳統的電工抄表、統計雖增加了一次投入，但智能化程度得到極大提高，節省了人力資本的投入。省去了值班人員現場抄表的煩瑣，具有投資少、簡明實用、便于智能管理等優點。
5 結束語
Acrel-3000電力監控系統具有通用性好、可靠性高、組態靈活等優點，在海門行政中心項目上得以成功應用。隨著計算機信息技術的普及，低壓配電智能化的要求也越來越高，變配電監控及低壓配電管理使得實現配電室的無人職守真正成為現實，系統對各種用電設備的歷史運行數據和狀態進行管理分析，便于維護人員明確設備狀況，制定詳細的設備維護計劃，減少人力投入，提高工作效率，從而降低整個系統的運營成本。
