1前言：
“數值輸入”與“文字輸入”皆需使用鍵盤做為輸入工具，WEINVIEW MT8000系列觸摸屏不僅可以直接連接即插即用的USB鍵盤（外圍裝置），而且仍舊保留了系統自帶鍵盤功能！
2 選擇鍵盤窗口
先建立并開啟要作為鍵盤的窗口，假設現在將WINDOW 200作為鍵盤所在頁。
3 設置功能鍵
調整WINDOW 200的長度與寬度，并在上面安排各式“功能鍵”元件，當按下“功能鍵”元件時將觸發各種輸入訊號。
window 200上的“功能鍵”元件安排如上圖，此時的“功能鍵”元件皆須選擇[ASCII模式]，其中FK_11用來觸發取消“(ESC)訊號”，F(xiàn)K_11的部分設定內容如下圖。
FK_12用來觸發“輸入”(Enter)訊號，F(xiàn)K_12的部分設定內容如下圖。
其它大部分“功能鍵”元件是用來觸發數值或文字輸入訊號，例如FK_0是用來觸發數值“1”的輸入訊號，F(xiàn)K_0的部分設定內容如下圖。
最后為“功能鍵”元件挑選適合的圖形，如下圖。
4 設置系統參數
在系統參數的[一般屬性]中的[鍵盤]設定項目中，按下[新增…]后可得到下圖所示的對話窗，此時選擇加入window 200并按下確認鍵。
最后會發現在系統參數的[一般屬性]中的[鍵盤]設定項目中增加了一個項目：“200. Keyboard”，如下圖所示。

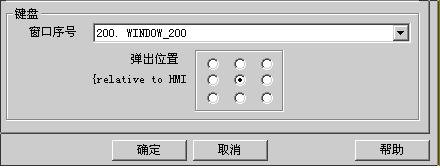

在完成上述的所有步驟后，當使用者打開“數值輸入”或“文字輸入”的設定頁時，即可發現在[鍵盤]的設定項目的[窗口編號]中，增加了“200. Keyboard”，如下圖所示。下圖的[鍵盤彈出位置]被用來選擇鍵盤的出現位置，EB8000將屏幕分為9個區域，鍵盤的左上角將出現在所挑選區域左上角的位置。

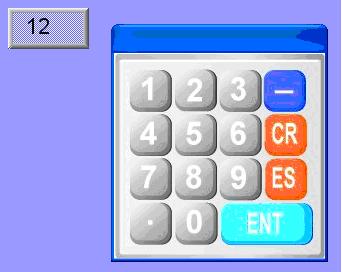

在選擇“200. Keyboard”后，當使用者按下“數值輸入”或“文字輸入”元件時，EB8000將自動彈跳出window 200，按下上面“功能鍵”元件將等同鍵盤輸入訊號，如下圖所示。
5 結論
作為威綸科技研發的新一代高端人機界面產品，WEINVIEW MT8000系列觸摸屏在保留了系統自帶鍵盤的同時，還特有3個USB 2.0接口，可直接連接USB鍵盤、USB鼠標、USB打印機、USB存儲裝置，即插即用！
系統自帶鍵盤和USB鍵盤的雙重設計，大大方便了客戶根據流水線的空間和環境自由切換，隨時保證便捷的操作性能！
|
